Гейзер Экстра 50 [3/18] Рис габаритные размеры
![Гейзер Экстра 50 [3/18] Рис габаритные размеры](/views2/1384591/page3/bg3.png)
Основные сведения об изделии и технические данные
Котлы отопительные Экстра (далее - Изделие)
изготавливаются по конструкторской документации, разработанной в
установленном порядке, и соответствуют техническим условиям
ГОСТ 20548-87.
Настоящий паспорт распространяется на котлы моделей Э-13, Э-22,
Э-32, Э-40, Э-50.
Производитель: Общество с ограниченной ответственностью «Костромской
Завод Котельного Оборудования» (ООО «КЗКО»)
Таблица 1 - Технические характеристики

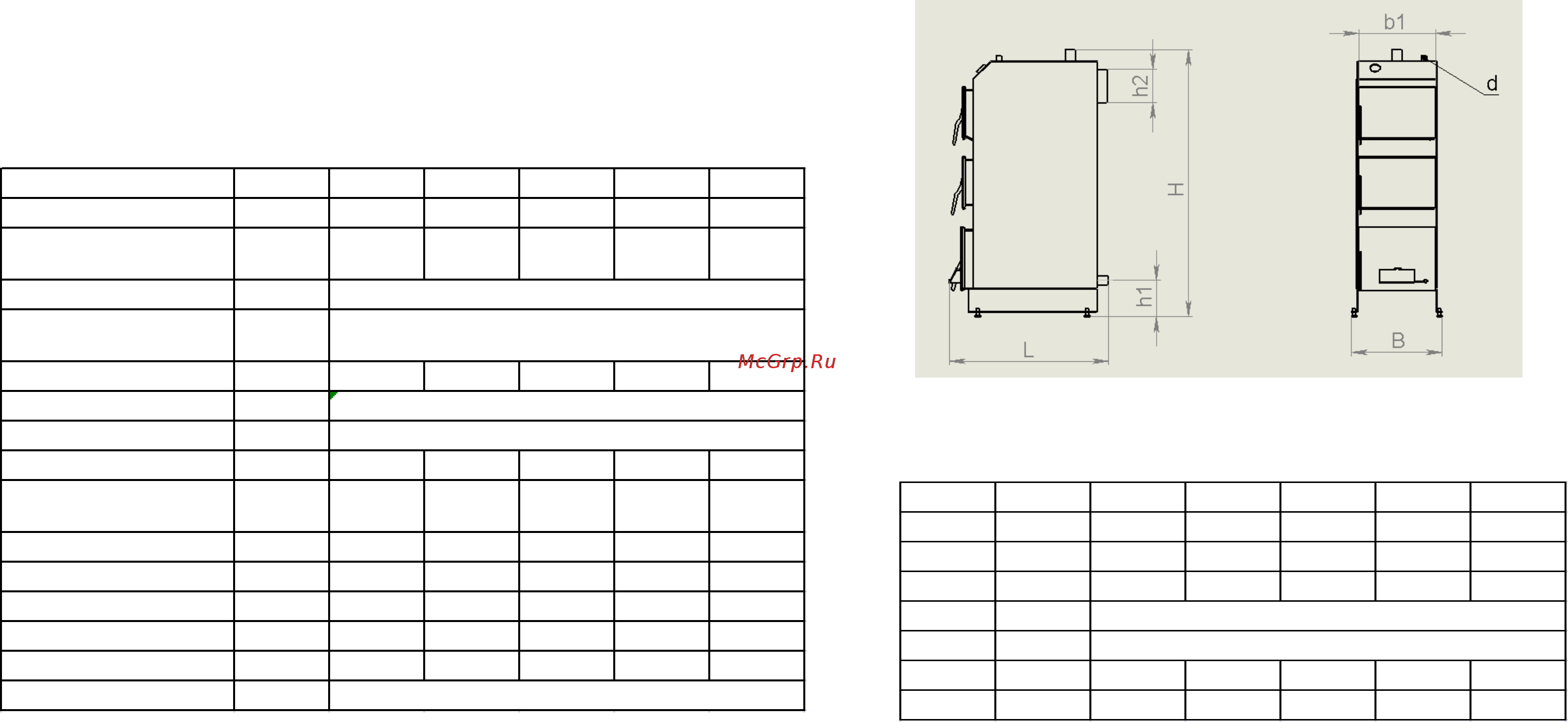

Рис.1 - Габаритные размеры
Габаритные и присоединительные размеры Изделий
представлены в таблице 2.
Таблица 2 - Габаритные и присоединительные размеры
3
Изделие представляет цельносварную конструкцию из жаростойкой
легированной стали 09Г2С, которая состоит из камеры сгорания с
конвективным пучком, водяного контура со всех сторон котла,
окрашено изделие жаростойкой краской. Данное изделие обшито
полимерным листом.
Общий вид изделия представлен на рисунке 1.
4
Технический параметр
Ед.Изм. Э-13 Э-22 Э-32 Э-40 Э-50
Тепловая мощность кВт
13 22 32 40 50
Объем отопительной
системы
Л до 130 до 220 до 320 до 400 до 500
КПД %
Максимально рабочая
температура
С
Объем воды в котле Л 51 75 107 120 148
Диаметр вход/выход
Дюйм
Рабочее давление бар
Диаметр дымохода
мм 150 180 200 200 200
Минимальная высота
дымохода
м
7 8 8 8 8
Объем топки
м3 0,08 0,114 0,19 0,25 0,3
Высота
мм 1170 1290 1360 1450 1550
Ширина
мм 370 470 610 680 690
Глубина
мм 630 630 800 850 960
Вес
кг 150 205 261 300 360
Напряжение электросети
В
84
95
1 1/2
1,5
220
Ед.изм. Э-13 Э-22 Э-32 Э-40 Э-50
B мм 370 470 610 680 690
b1 мм 350 450 590 660 670
L мм 630 630 800 850 960
d мм
h1 мм
h2 мм 150 180 200 200 200
H мм 1170 1290 1360 1450 1550
125-200
20
