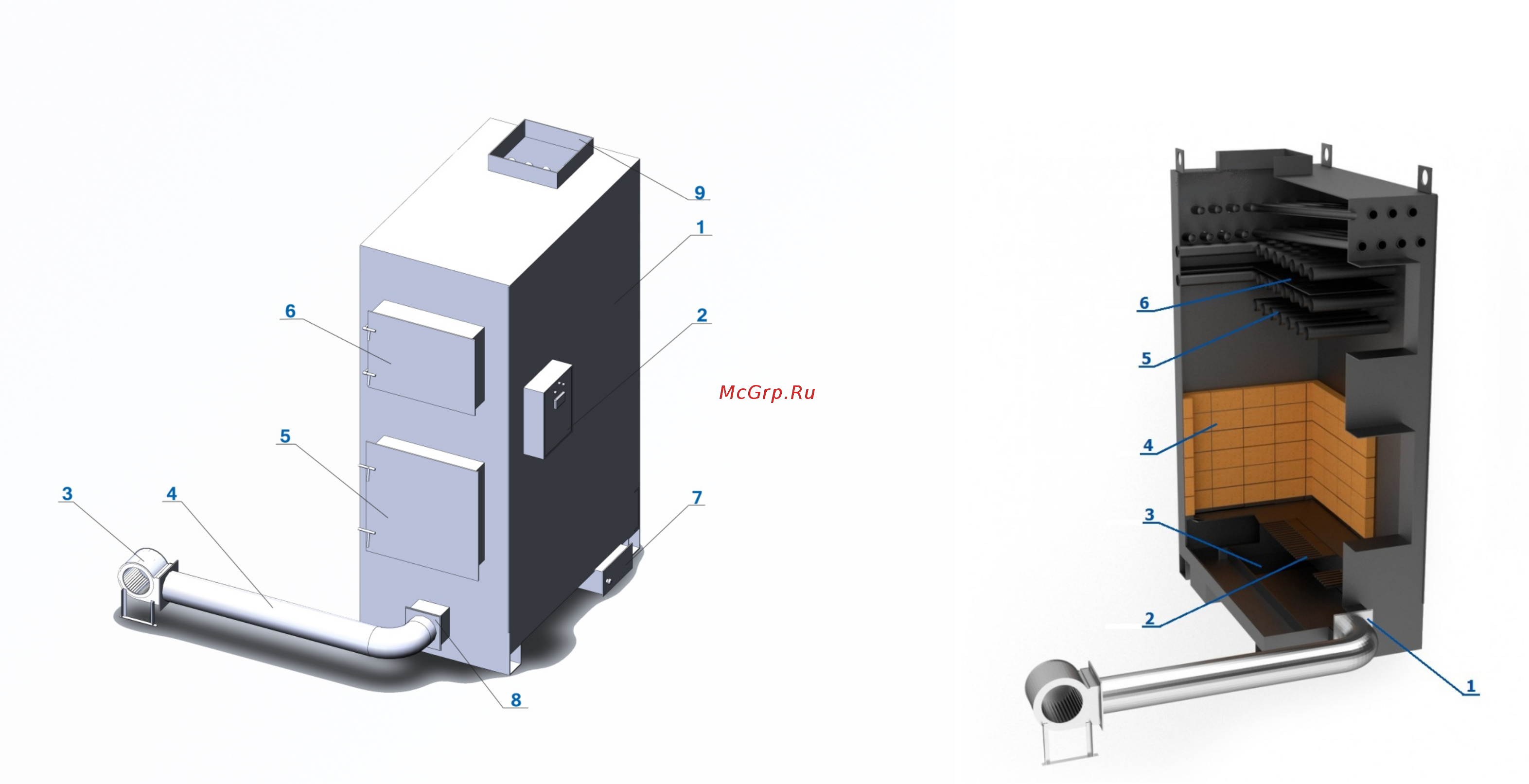

Рис. 2 - Схематичное изображение Изделия
1 - корпус котла; 2- шкаф управления котлом; 3 - вентилятор;
4 - воздуховод; 5 - дверка топки; 6 - дверка технологического окна;
7 - зольный ящик; 8 - фланец воздуховода; 9 - фланец дымового
канала.
5
6
Рис.3 - Разрез котла
1 - подвод воздуха в топку котла; 2 - колосниковая решетка;
3 - зольная камера; 4 - шамотный кирпич; 5 - водяной контур
котла; 6 - полка;
