![Гейзер Auto 75 [4/10] Страница 4](/img/pdf.png)
Гейзер Auto 75 [4/10] Страница 4
![Гейзер Auto 300 [4/10] Страница 4](/views2/1384603/page4/bg4.png)

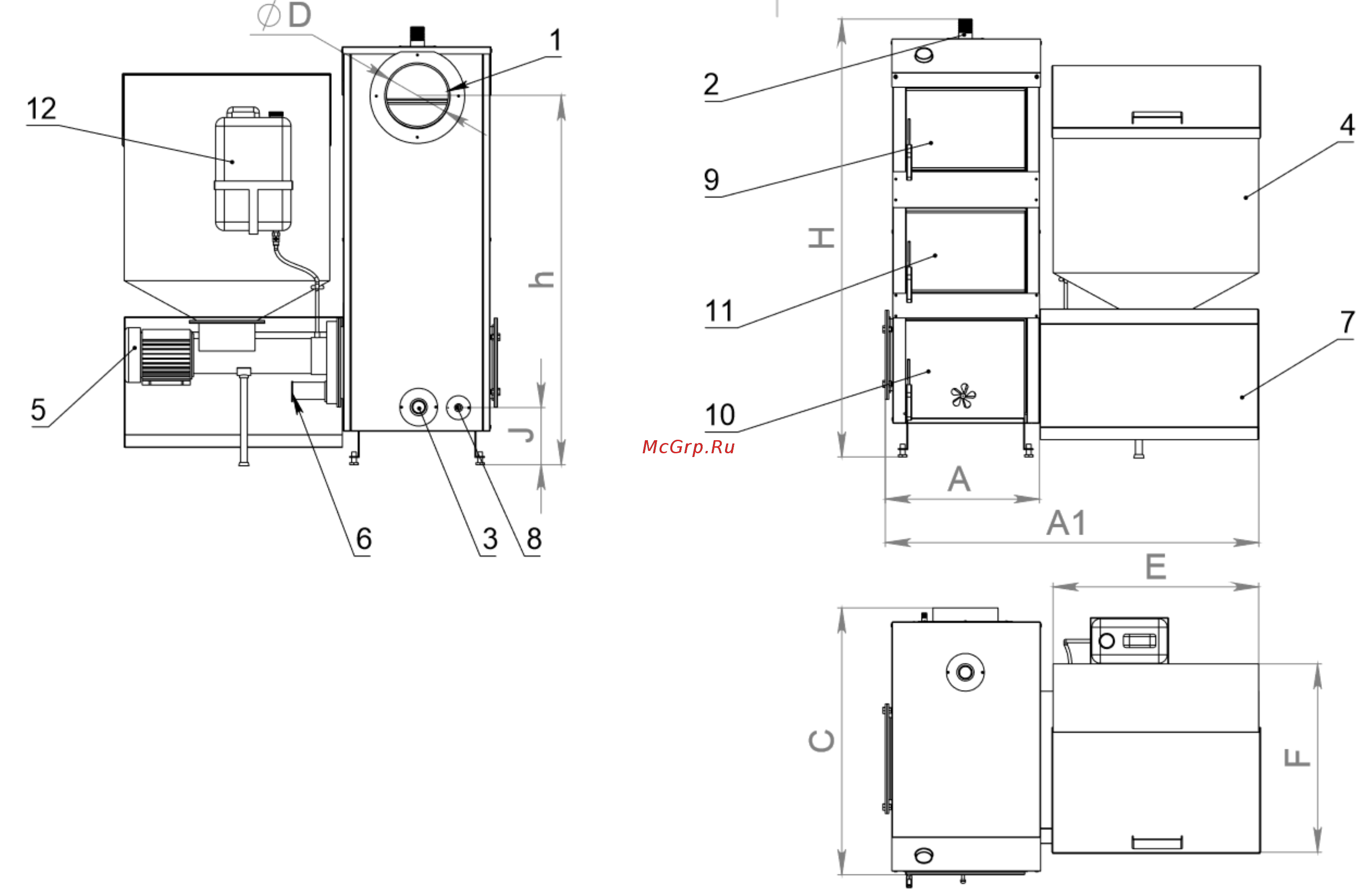

3. Устройство котла.
1.Дымоход
2.Патрубок подающей линии
3.Обратка
4.Топливный бак (Бункер)
5.Моторредуктор
6.Фланенц вентилятора надува
7.Защитный кожух
8.Подпитка 1/2"
9.Ревизионная камера
10.Зольная камера
11.Топливная камера
12. Емкость с водой (защита от
возгорания)
5
6
Содержание
- 800 700 79 17 1
- Www kosgeyser ru 1
- Гейзер auto 1
- Обложка 1
- Общие сведения 2 технические характеристики 3 устройство котла 4 основные требования безопасности 5 топливо 6 чистка котла 0 7 принцип работы автоматического котла 0 8 монтаж котла 1 9 монтаж дымохода 3 10 запуск котла розжиг 4 11 настройка котла 5 12 отключение электричества 5 13 гарантийный талон 6 14 лист регистрации изменений 7 2
- Содержание 2
- Страница 2 2
- Автоматический котел это изделие созданное для функциони 3
- Общая информация 2 технические характеристики и параметры котлов 3
- Перевозка изделия предусматривается любыми видами транспор 3
- Рования в автономном порядке начиная от процесса подачи топли ва и заканчивая процессом регулировки температурного режима котел оснащен системой циркуляции на основе водяного контура и шнековым конвейерным механизмом поступления топлива устро йство идеально подходит для установки в частных домах домах коттеджного типа промышленных объектах подсобных и других помещений главным условием которое требуется для установки автоматического котла гейзер auto является наличие в помещении системы водяного отопления все зависит от индивидуальных особенностей отапливаемого помещения погодных условий и других факторов для того чтобы устройство могло работать в автоматическом режиме ему требуется источник электропитания напряжением 220в и частотой 50гц максимальное количество потребляемой энергии достигает показателя 400вт ч для безопас ной стабильной работы изделия настоятельно рекомендуется дополнительно оборудовать его стабилизатором напряжения который будет контролировать выходное напряжение в до 3
- Страница 3 3
- Та при том условии что будет обеспечена тщательная защита котла от механического воздействия и воздействия неблагоприятных климатических условий дождь град снег и т д устройство разрешено устанавливать исключительно в вертикальном положе нии устанавливать и транспортировать изделие в горизонтальном положении категорически запрещено для облегчения процесса перевозки работ по погрузке и разгрузке изделия а также для предотвращения заноса тяжелого устройства разрешается разоб рать котел отсоединив винтовой конвейер от бункера а сам бункер от основной конструкции в верхней части оборудования располо жена монтажная петля которую можно использовать для подъема котла в собранном виде 3
- Страница 4 4
- Основные требования безопасности 5
- Страница 5 5
- Принцип работы изделия 6
- Страница 6 6
- Топливо 6 процедура очистки котла 6
- Страница 7 7
- Установка котла 7
- Включить на панели управления шнековый конвейер в принуди 8
- Градусов котел самостоятельно переключится в обычный режим работы 8
- Для того чтобы запустить котел необходимо следовать следую 8
- Дополнительной теплоизоляции 8
- Дымоотводная труба сделанная из кирпича не нуждается в 8
- Запуск котла розжиг 8
- Как только появятся тлеющие угли на панели управления 8
- На панели контроллера выключить шнековый конвейер и 8
- Нужно включить режим розжига 8
- Плотно закрыть все створки котла 6 как только температура теплоносителя достигнет отметки 30 8
- Подождать пока на чаше горелки соберется минимально необ 8
- Разжечь топливо используя газовую горелку походные спички 8
- Страница 8 8
- Тельном режиме 8
- Требования к установке дымоотводящей трубы 8
- Ходимое количество угля или топливных гранул для запуска количес тво топлива 8
- Щему алгоритму действий 8
- Адрес установки 9
- Акт ввода в эксплуатацию 9
- В связи с тем что прекращается подача воздуха топливо на чаше 9
- В случае перебоев электроэнергии 9
- В случае прекращения подачи электропитания можно наблюдать 9
- В таблице расположенной ниже указаны стартовые настройки панели 9
- Гарантийный талон 9
- Гарантия на монтаж с момента запуск 9
- Горелки прекращает гореть и начинает тлеть 9
- Даже при отсутствии циркуляции воздуха температура в устройстве 9
- Дата запуска в эксплуатацию 9
- Дата продажи котла продавец 9
- Месяцев 9
- Модель котл 9
- Может увеличиться на 3 7 градусов этот факт не должен вызывать беспокойства котел не закипит устройство управления оснащено функцией памяти что позволяет в случае перебоев с электричеством работать котлу при повторном включении по заданной ранее программе угли оставшиеся на чаше на горелки в случае отключения электричества способны тлеть как минимум сутки топливные гранулы способны тлеть всего лишь на протяжении 2 4 часов при этом тлеющее топливо позволяет запустить процесс горения без процесса розжига если топливо потухло за то время на которое прекращалась подача электричества следует произвести процедуру розжига которая описывалась ранее 9
- Монтаж произведен 9
- Настройки котла 9
- Первоначально прекращается поступление топлива и подача воздуха 9
- Подпис 9
- Покупатель 9
- При соблюдении всех вышеуказанных правил и рекомендаций по 9
- Следующие изменения происходящие в работе отопительного котла 9
- Страница 9 9
- Такой алгоритм происходит при переходе котла в режим ожидания 9
- Управления при работе на угле и топливных гранулах в среднем значении более подробные сведения можно найти в паспорте который прилагается к контроллеру котла 9
- Уходу и обеспечению условий для работы автоматического котла изделие прослужит долгое время качественно выполняя свои функции и задачи 9
- Фио представителя заказчика 9
- Фио специалиста производившего запуск 9
- Лист регистрации изменеий 10
- Страница 10 10
