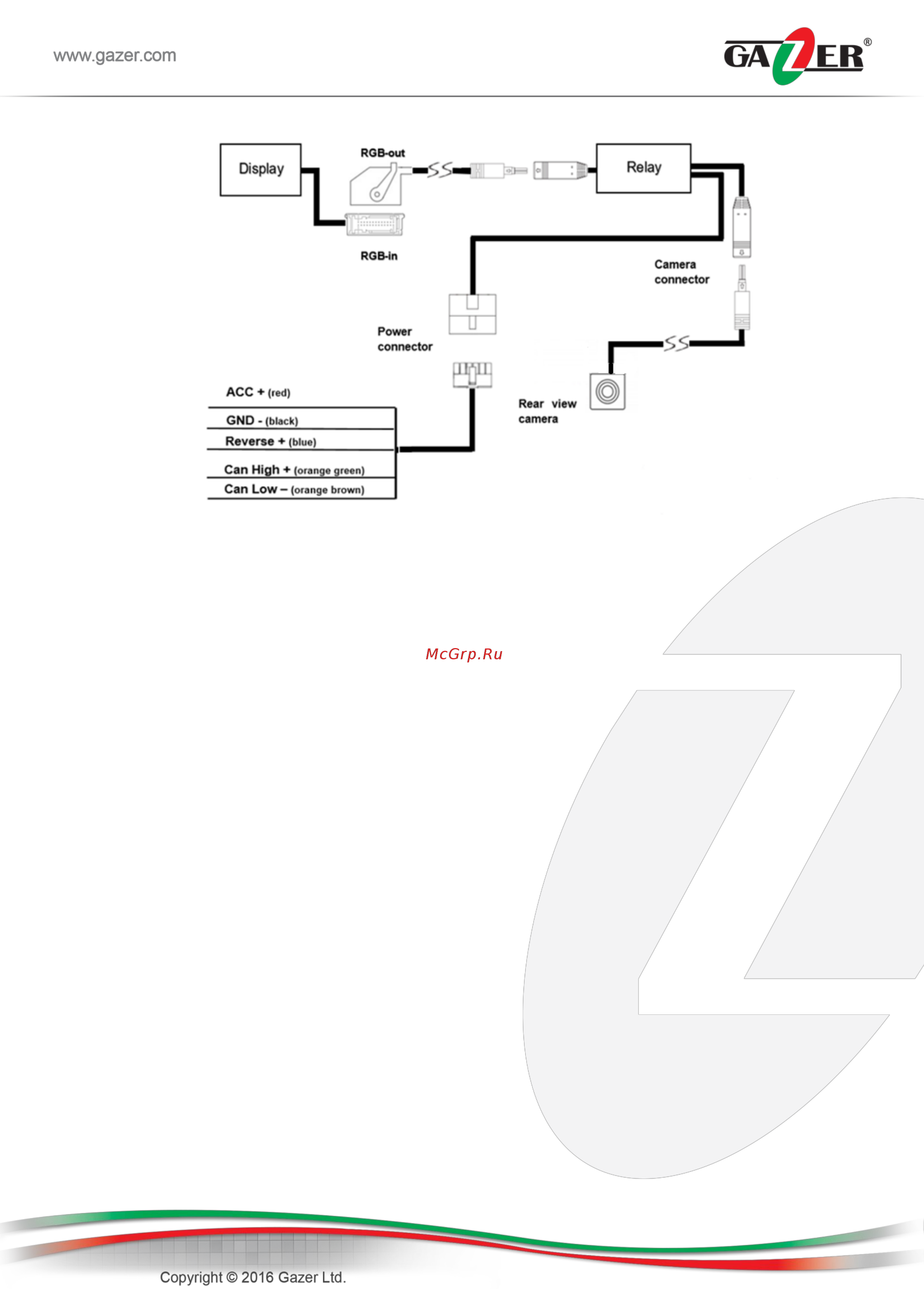

Схема подключения

 Красный провод (АСС+) подключите к линии питания АСС автомобиля +12В (питание АСС

появляется при запуске двигателя автомобиля и исчезает при его выключении).

 Черный провод (GND-) подключите к массе автомобиля.

 Синий провод (Reverse+) подключите к питанию фонарей заднего хода +12В.

 Соедините RGB out видеовыход камеры с RGB in видеовходом штатного головного

устройства

 Оранжево-зелёный – провод для подключения шины CAN-High

 Оранжево-коричневый – провод для подключения шины CAN-Low
