Далее произведите подключение провода видео сигнала с камеры заднего вида к устройству

отображения (соедините «RGB» видеовыход камеры с «RGB» видеовходом штатного головного

устройства). Затем, по главному жгуту автомобиля с левой стороны прокладывается кабель видео

сигнала камеры до багажного отсека. После этого, разместите точку подключения разъемов и блока

коммутации камеры заднего вида, закрепляя на двухстороннюю «3М» ленту и пластиковыми

стяжками к кузову авто.

Для активации камеры заднего вида при включении задней передачи необходимо подключить

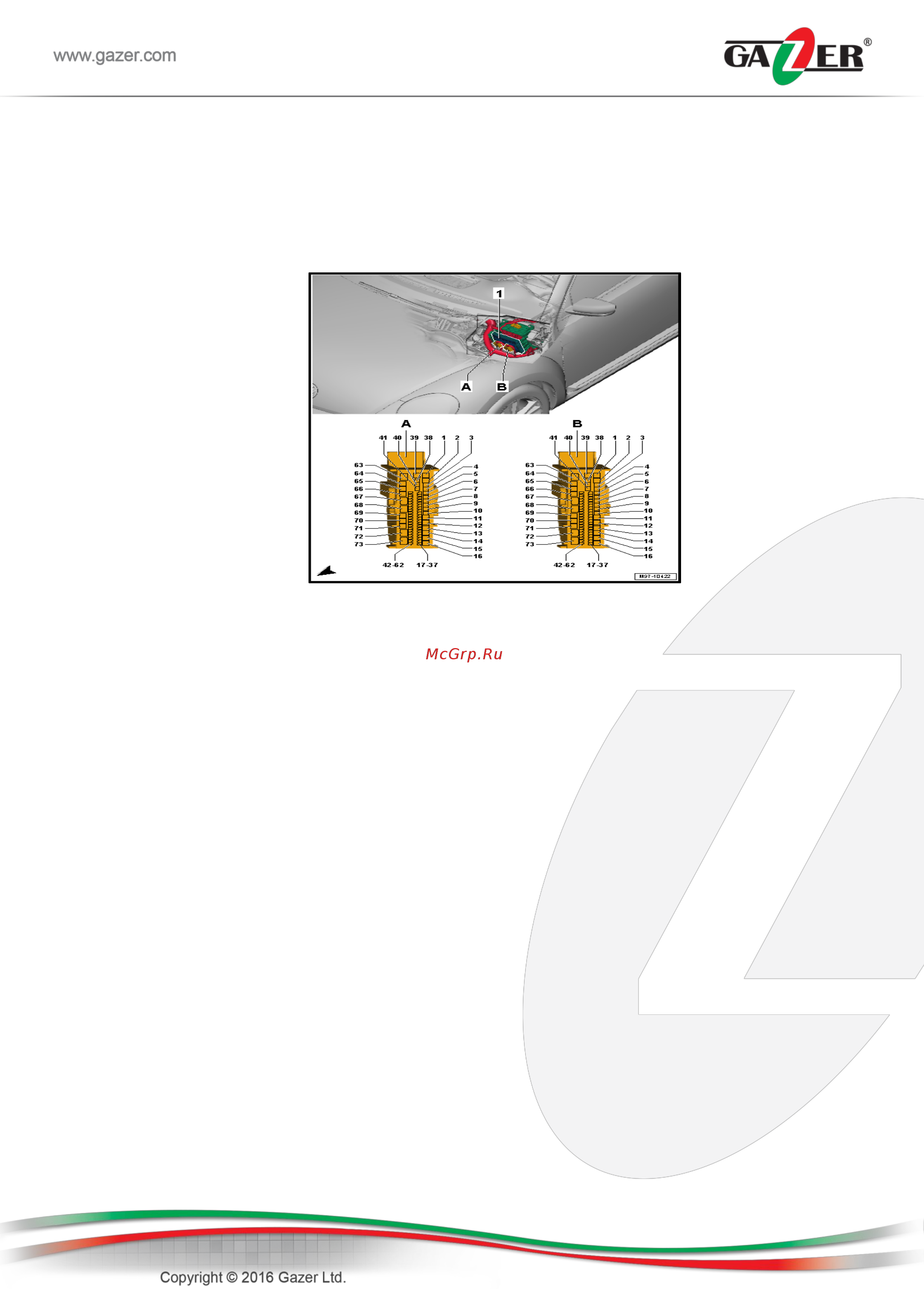

синий провод камеры (Reverse+) к блоку управления бортовой сети «J519». Данный блок

установлен под передней панелью со стороны водителя.

Провод лампы левого фонаря заднего хода автомобиля (чёрный с синим, «12» ячейка

разъема «B») необходимо зачистить и подключить к нему синий провод камеры (Reverse+), далее

произвести изоляцию при помощи термоусадочной трубки.

Для реализации функции IPAS (функция прорисовки траектории движения) необходимо

подключить провода камеры CAN-High и CAN-Low к шине CAN-comfort автомобиля. Провод

камеры CAN-High (оранжево-фиолетовый) подключите к проводу CAN-High автомобиля («20»

ячейка разъёма «B») и провод камеры CAN-Low (оранжево-коричневый) подключите к проводу

CAN-Low автомобиля («21» ячейка разъёма «B»).
