Gazer CC3010-3AE [6/71] Схема подключения

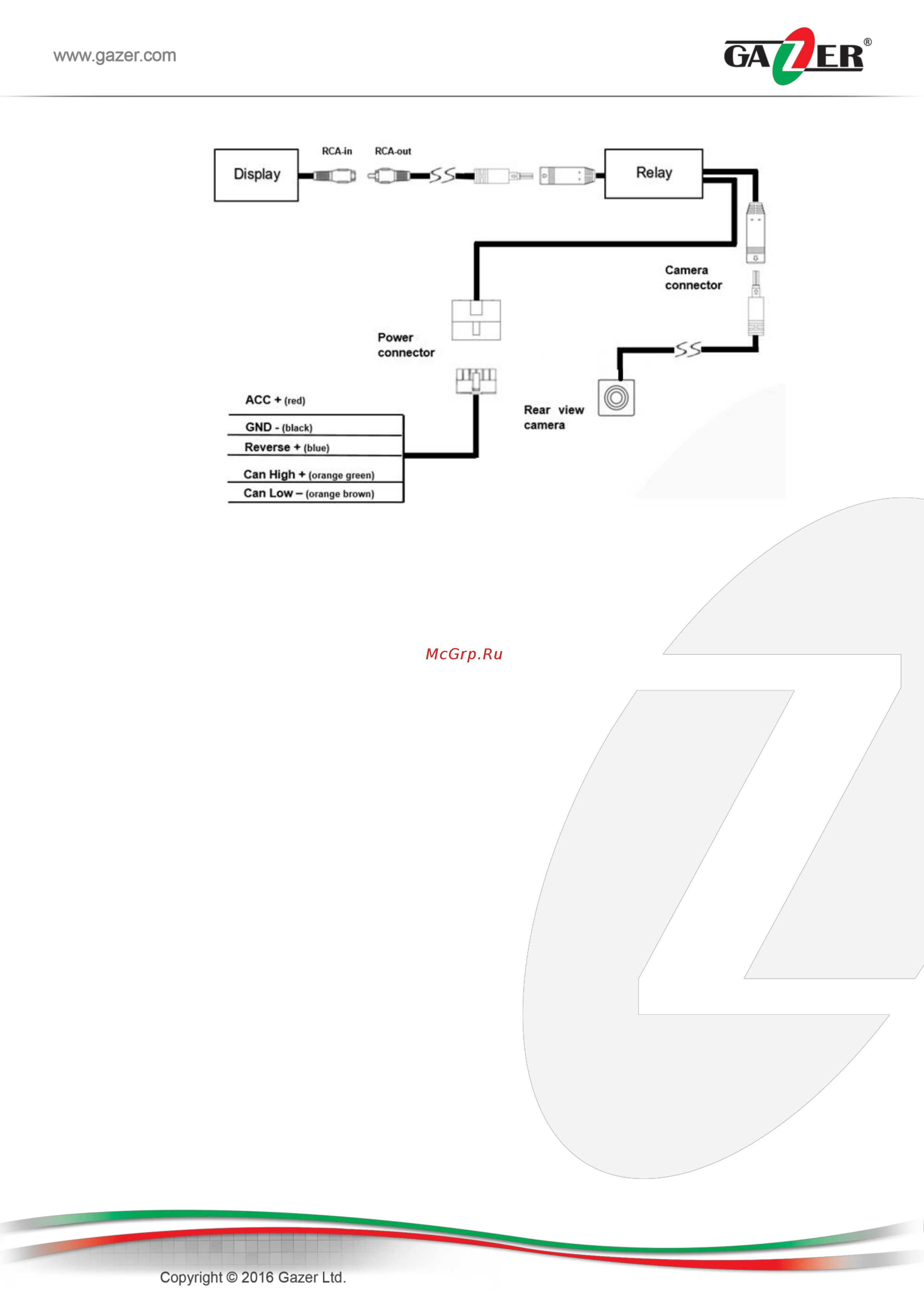

Схема подключения

 Красный провод (АСС+) подключите к линии питания АСС автомобиля +12В (питание АСС

появляется при запуске двигателя автомобиля и исчезает при его выключении).

 Черный провод (GND-) подключите к массе автомобиля.

 Синий провод (Reverse+) подключите к питанию фонарей заднего хода +12В.

 Соедините RGB Out видеовыход камеры с RGB In видеовходом штатного головного

устройства.

 Соедините RCA видеовыход камеры с RCA видеовходом монитора

 Оранжево-зелёный – провод для подключения шины CAN-High

 Оранжево-коричневый – провод для подключения шины CAN-Low
