Gazer CC2010-1T5 [6/84] Схема подключения

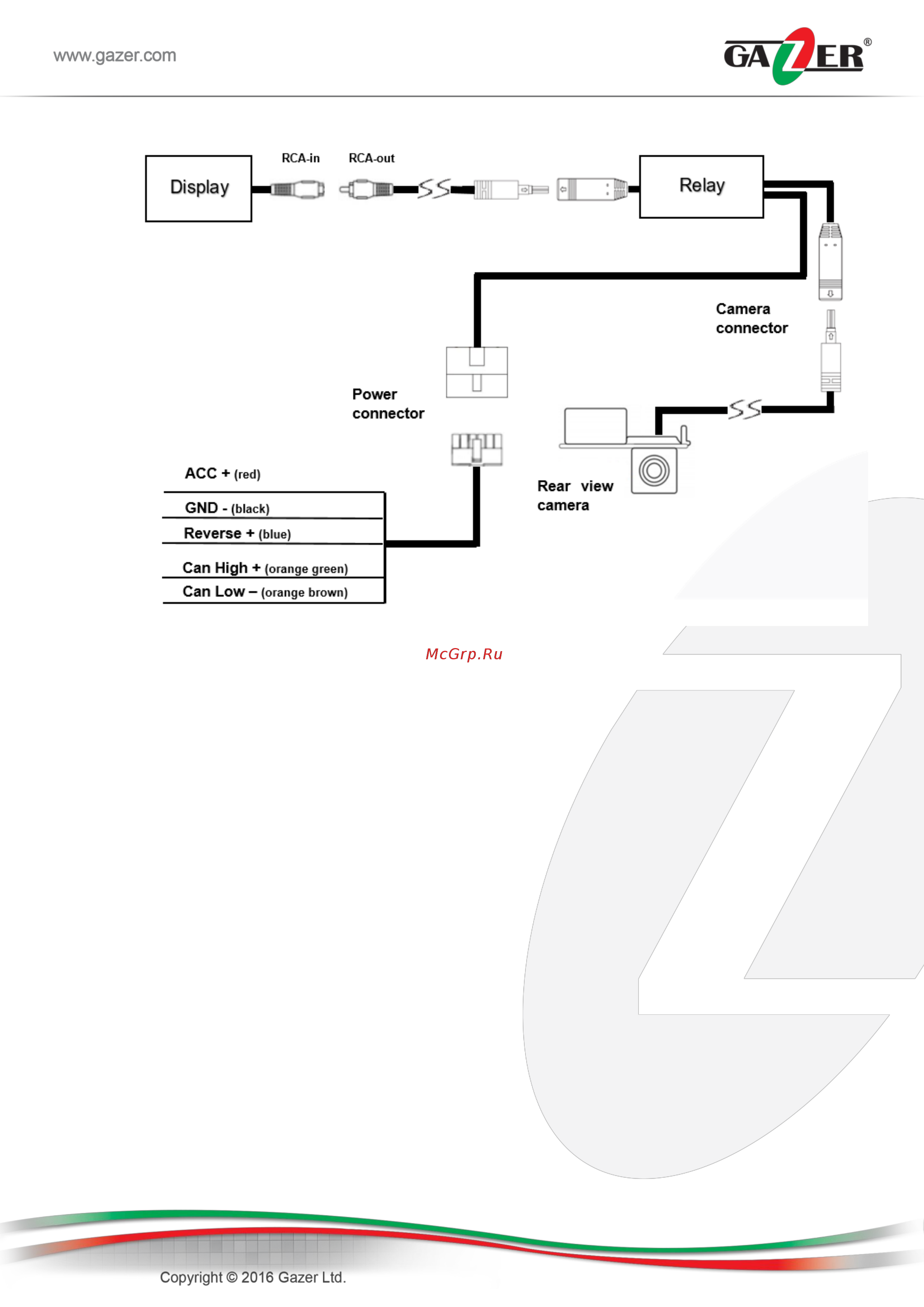

Схема подключения

 Красный провод (АСС+) подключите к линии питания АСС автомобиля +12В (питание АСС

появляется при запуске двигателя автомобиля и исчезает при его выключении)

 Черный провод (GND-) подключите к массе автомобиля

 Синий провод (Reverse+) подключите к питанию фонарей заднего хода +12В

 Оранжево-зелёный – провод для подключения шины CAN-High

 Оранжево-коричневый – провод для подключения шины CAN-Low

 RCA видеовыход камеры нужно соединить с RCA видеовходом магнитолы
