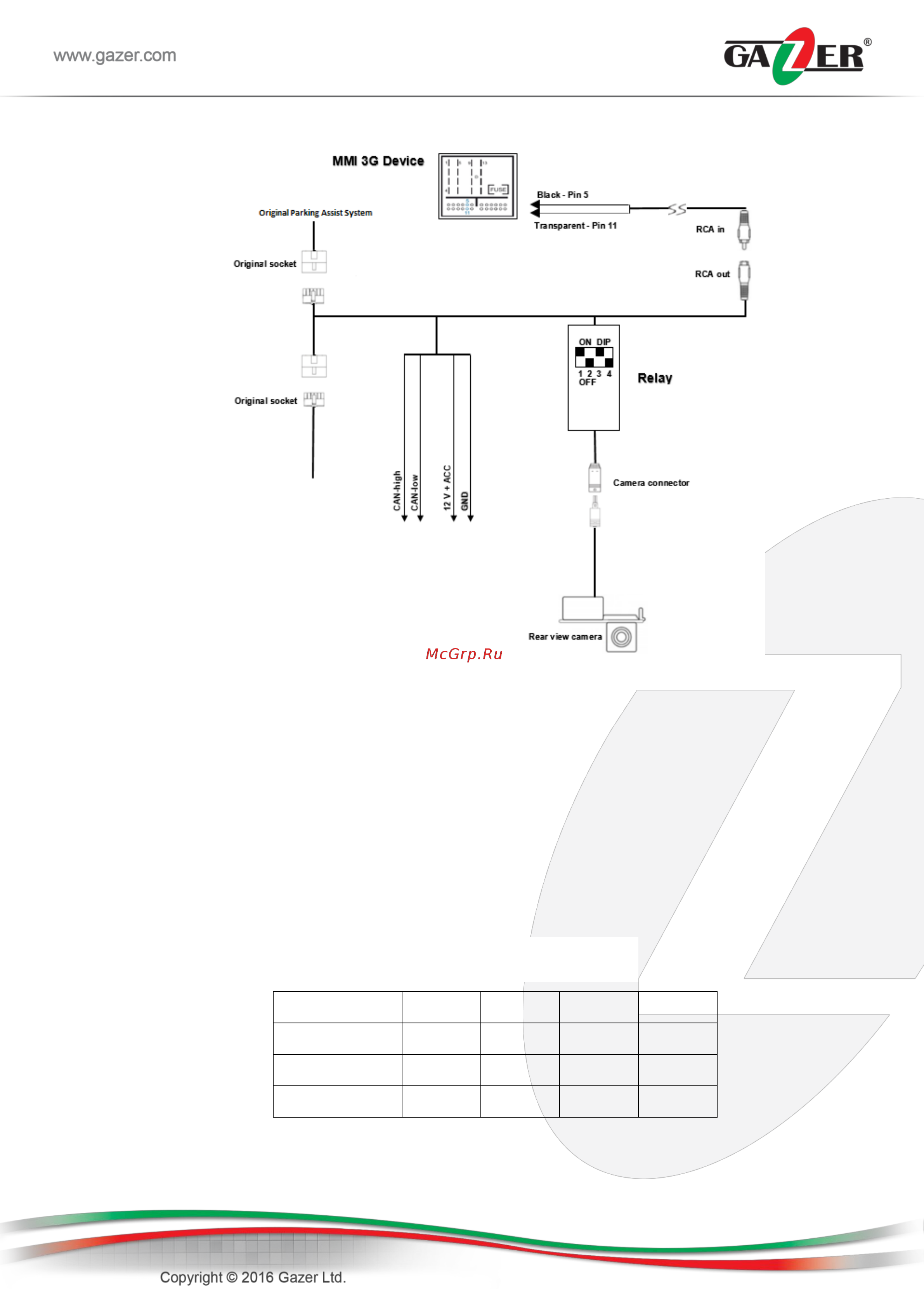

Схема подключения

 Кабель подключения видеосигнала подключите к «RCA out» блока коммутации и

управления.

 Черный запинованный вывод подключите в 5-ый пин разъёма на мультимедийном

устройстве.

 Бесцветный запинованный вывод подключите в 11-ый пин разъёма на мультимедийном

устройстве.

 Блок коммутации и управления подключите к парковочному ассистенту.

Примечание

Подключение дополнительного входа CAN шины, +12V ACC и массы – GND производится

только в случае отсутствия возможности подключения к парковочному ассистенту.

На блоке коммутации и управления необходимо произвести выбор автомобиля с помощью DIP

переключателей:

Audi A6/A7

OFF

Audi A4/A5/Q5

OFF

Audi Q3

OFF
