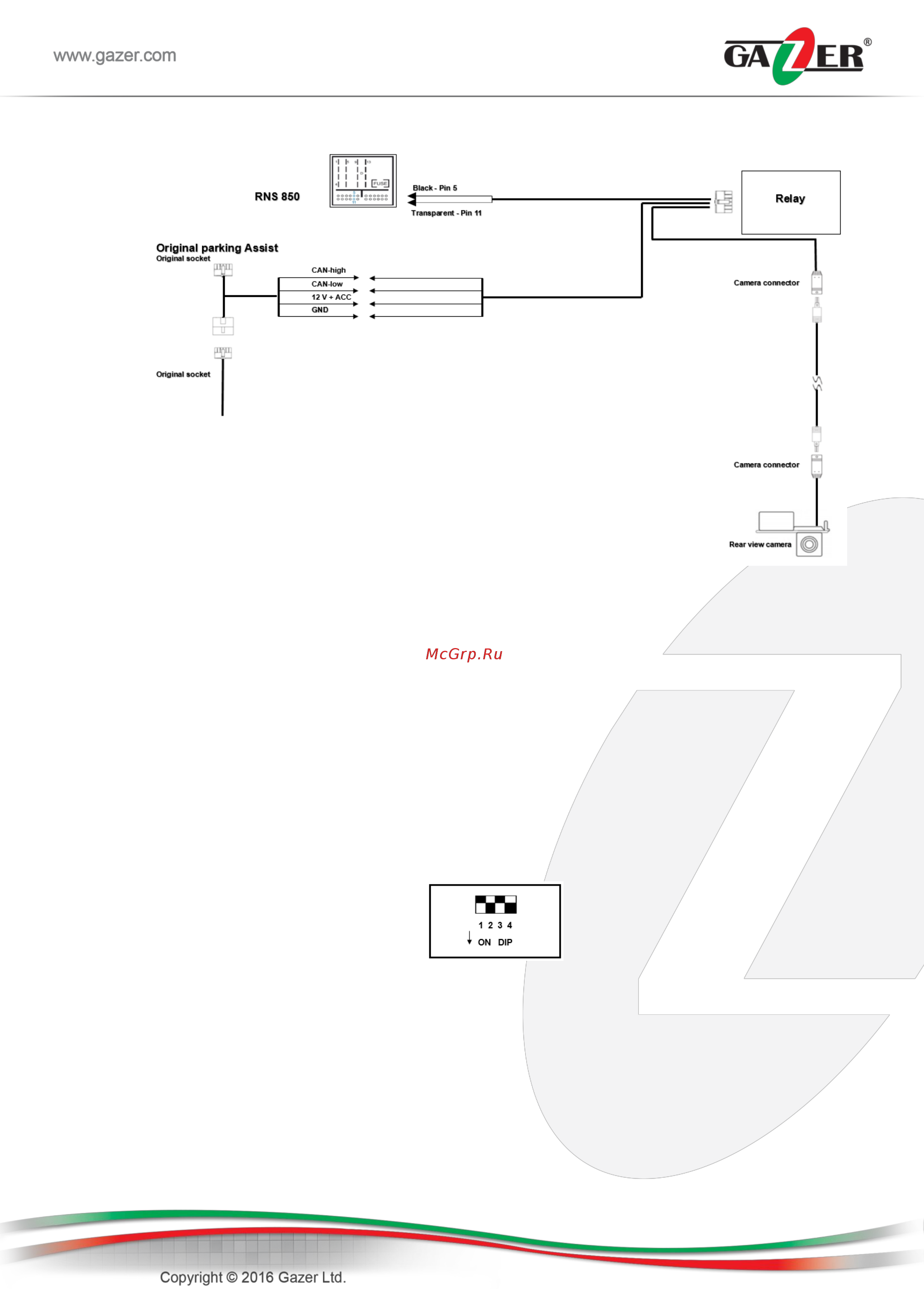

Gazer CC2010-7X0 [6/25] Схема подключения

Схема подключения

 Красный провод (АСС+) подключите к линии питания АСС автомобиля +12В (питание АСС

появляется при запуске двигателя автомобиля и исчезает при его выключении).

 Черный провод (GND-) подключите к массе автомобиля.

 Оранжево-фиолетовый провод (CAN-High) с кабеля для подключения к парковочному

ассистенту автомобиля подключить к оранжево-зелёному проводу (CAN-high) на блоке

коммутации и управления.

 Оранжево-коричневый провод (CAN-Low) с кабеля для подключения к парковочному

ассистенту автомобиля подключить к оранжево-фиолетовому проводу (CAN-low) на

блоке коммутации и управления.

 Черный запинованный вывод подключите в 5-ый пин разъёма на мультимедийном

устройстве.

 Бесцветный запинованный вывод подключите в 11-ый пин разъёма на мультимедийном

устройстве.

На блоке коммутации и управления необходимо произвести настройку модификации

автомобиля при помощи DIP переключателей:

Для работы камеры в штатном режиме с парковочными линиями DIP переключатели должны

быть включены как указано на рисунке.
