ENG
8
1
4 5
7 8 10 11 13
9 12 14
6
3
2

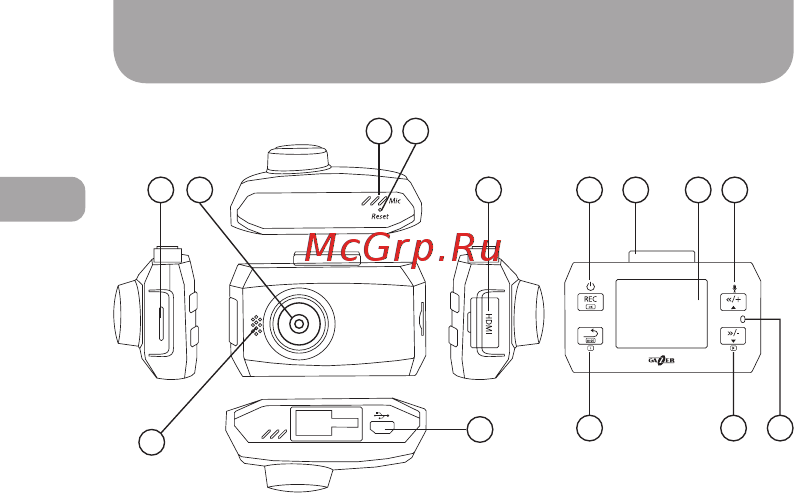

1. Micro SD slot.
Do not insert or remove
your SD memory card
when the power or indi-
cator lights are on.
2. Lens.
3. Speaker.
4. Microphone.
5. RESET button.
6. USB connector –
connection to PC, power
connector, external GPS
antenna connection.
7. HDMI – HDMI video
output.
8. REC/OK – recording
mode control button,
turning the device on/off,
selecting features while
navigating the menu.
9. MODE/RETURN –
mode selection (short
press – setting menu,
long press – changes
Video/Photo), back to
the menu, deleting les,
viewing mode.
10. Mounting hole.
11. 1.5″ display.
12. DOWN – «down»
button (menu navigation,
fast forwarding, decreas-
ing volume, activating the
archive mode).
13. UP – «up» but-
ton (menu navigation,
rewinding, increasing
volume, turning sound
recording on/off).
14. Status indicator.
Соntrols
