![Gazer F225 [27/64] Элементы управления видеорегистратора](/views2/1384700/page27/bg1b.png)
27
RU
Элементы управления

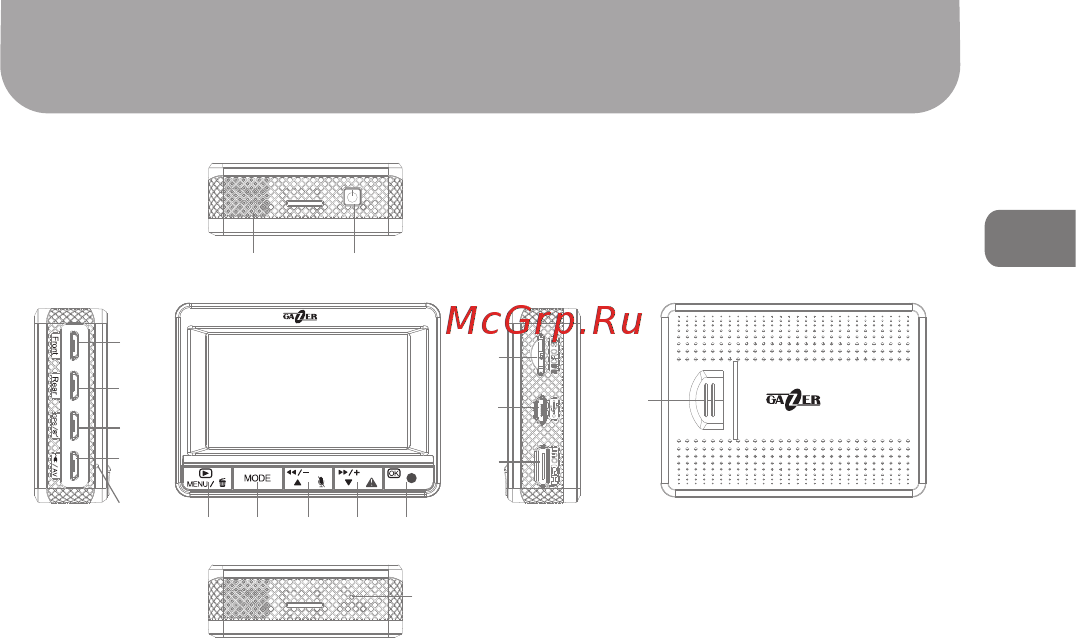

Рис. 1
Элементы управления видеорегистратора
1. Разъем для подключения
передней видеокамеры
2. Разъем для подключения
задней видеокамеры
3. Разъем для
подключения выносной
кнопки управления/
опционального GPS
модуля
4. Разъем для подключения
питания, аудио/видео
выхода
5. Светодиодный индикатор
состояния: индикация
белым цветом – зарядка
аккумулятора; индикация
красным цветом –
видеорегистратор находится
в режиме записи; индикация
мигающим красным цветом –
ошибка.
6. Кнопка MENU: вход/выход
из меню настроек.
7. Кнопка MODE: изменение
режимов отображения.
8. Кнопка «Вверх»: навигация
в меню; включение/
выключение функции записи
звука (функция включена
по умолчанию); функция
перемотки и регулирования
громкости в режиме
просмотра.
9. Кнопка «Вниз»: навигация
в меню; установка защиты
от перезаписи на текущий
ролик; функция перемотки и
регулирования громкости в
режиме просмотра.
10. Кнопка REC/ОК: старт
записи; навигация в меню;
выбор параметра.
11. Динамик
12. Кнопка ОN/OFF:
включение/выключение
устройства
13. Слот для карты памяти
SD
14. Разъем USB
15. Разъём HDMI
16. Кнопка RESET:
перезагрузка устройства
17. Крышка отсека
аккумулятора
11 12
13
14
15
16
5
6 7 8 9 10
4
3
2
1
17
