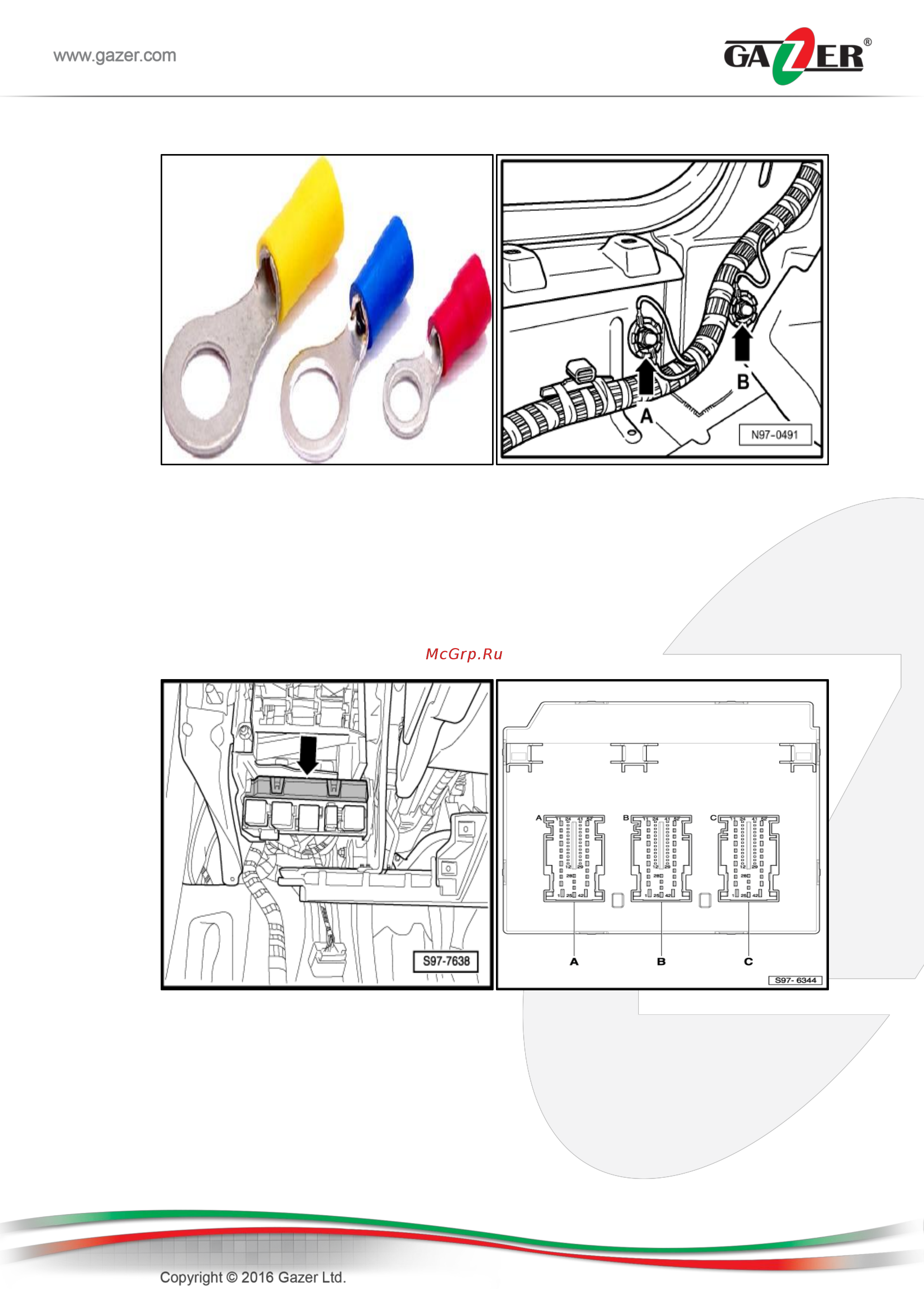

Массу подключите в точке соединения с кузовом автомобиля в пространстве для ног (в передней

левой части салона авто – в направлении «А» или «В»), используйте наклемник «М6».

Далее произведите подключение провода видеосигнала с камеры заднего вида к видеоинтерфейсу

Gazer VI1110. Затем соедините «RGB» видеовыход интерфейса с «RGB» видеовходом штатного

головного устройства. Монтаж проводов подключения камеры произведите по главному жгуту

автомобиля с левой стороны до багажного отсека. После этого, разместите точку подключения

разъемов камеры заднего вида, закрепив ее на двухстороннюю «3М» ленту и пластиковыми

стяжками к кузову авто.

Для активации камеры заднего вида при включении задней передачи подключите синий провод

(Reverse+) видеоинтерфейса Gazer VI1110 к блоку управления бортовой сети «J519». Данный блок

установлен под передней панелью со стороны водителя.

Провод лампы левого фонаря заднего хода автомобиля (чёрный с синим, «28» ячейка разъема

«А») зачистите и подключите к нему синий провод (Reverse+), далее произведите изоляцию при

помощи термоусадочной трубки.
