Установка и подключение

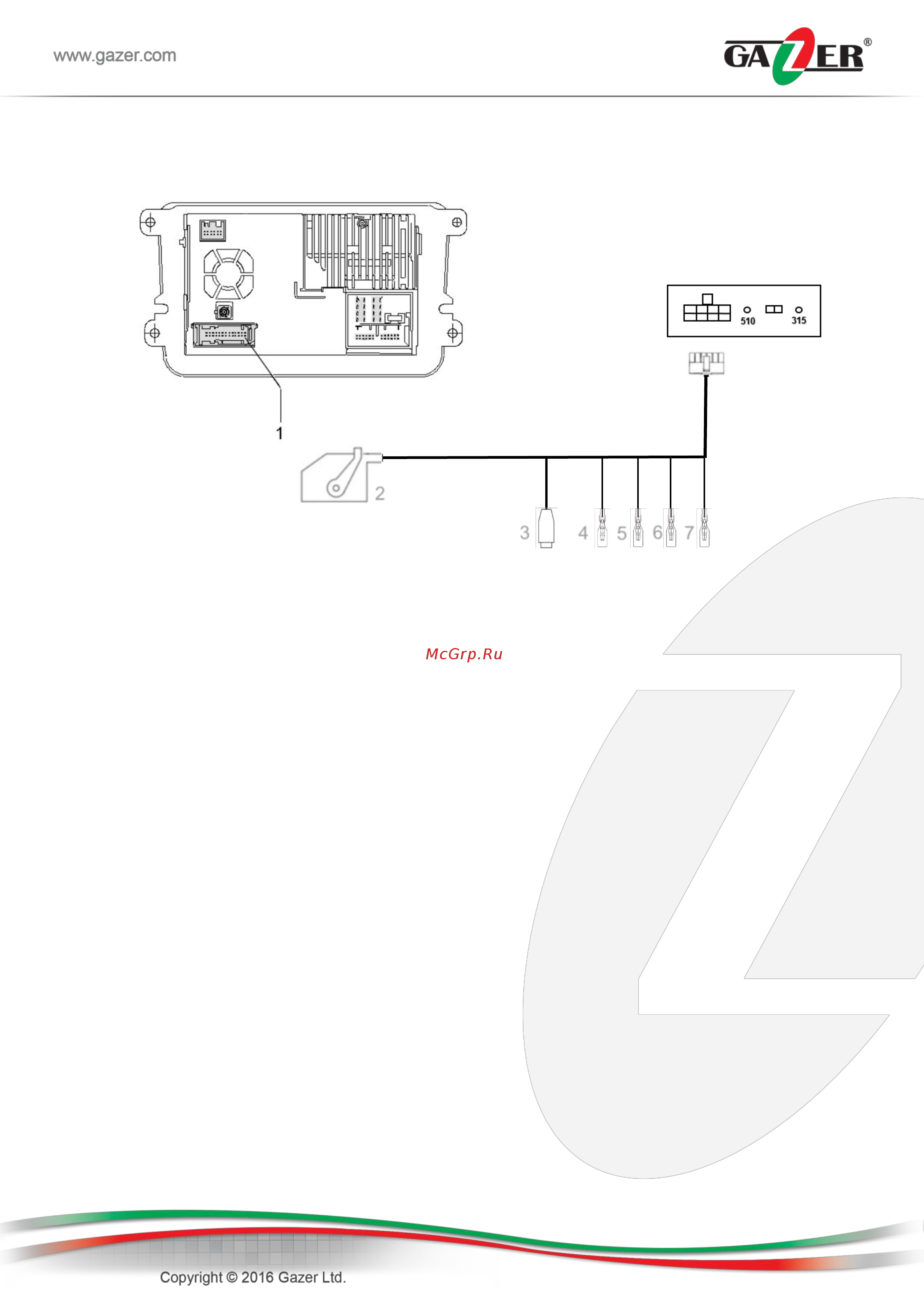

Схема подключения видеоинтерфейса

1. RGB-in - видеовход на штатном устройстве мультимедиа.

2. RGB-out - видеовыход с интерфейса.

3. RCA-in (желтый) - вход для подключения камеры. Разъем видеокамеры RCA-out соедините

с разъёмом RCA-in видеоинтерфейса.

4. Reverse+ (синий) - подключите к проводу питания фонарей заднего хода +12В.

5. ACC+ (красный) - подключите к линии питания АСС автомобиля +12В (питание АСС

включается при запуске двигателя автомобиля и отключается при его выключении)

6. GND- (черный) – подключите к массе автомобиля

7. Power+ (оранжевый) - подключите к питанию камеры (в данном случае камера будет

подключена к линии питания АСС)
