Gazer VI700A-MIB2E [11/20] Инструкция по разборке салона и подключения устройства на примере

Инструкция по разборке салона и подключения устройства на примере

автомобиля VW Jetta

 Выключите зажигание и все электрические потребители.

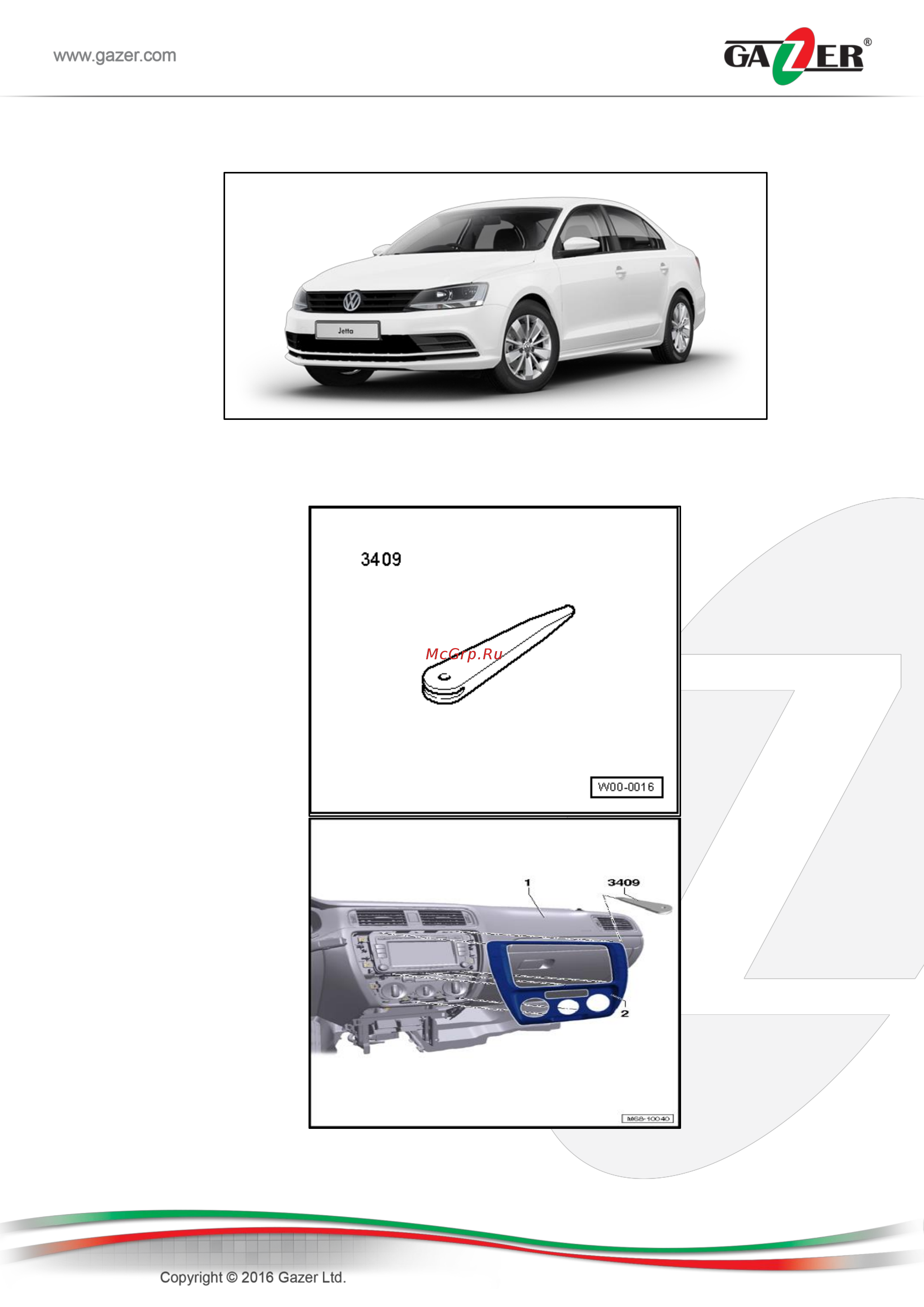

 Подденьте центральную накладку передней панели «2» в области фиксаторов и с помощью

клина «3409» и извлеките её из гнезда передней панели «1».

 Выверните винты в направлении, указанном на рисунке, крепления головного устройства

«R».

 Извлеките головное устройство «R» из ниши, чтобы показались разъёмы на тыльной

стороне.
