 Красный провод «+» от CAN блока подключите на «18» контакт разъёма (красный провод

с жёлтой полосой).

 Черный провода «-» подключите на «17» контакт разъёма (коричневый провод).

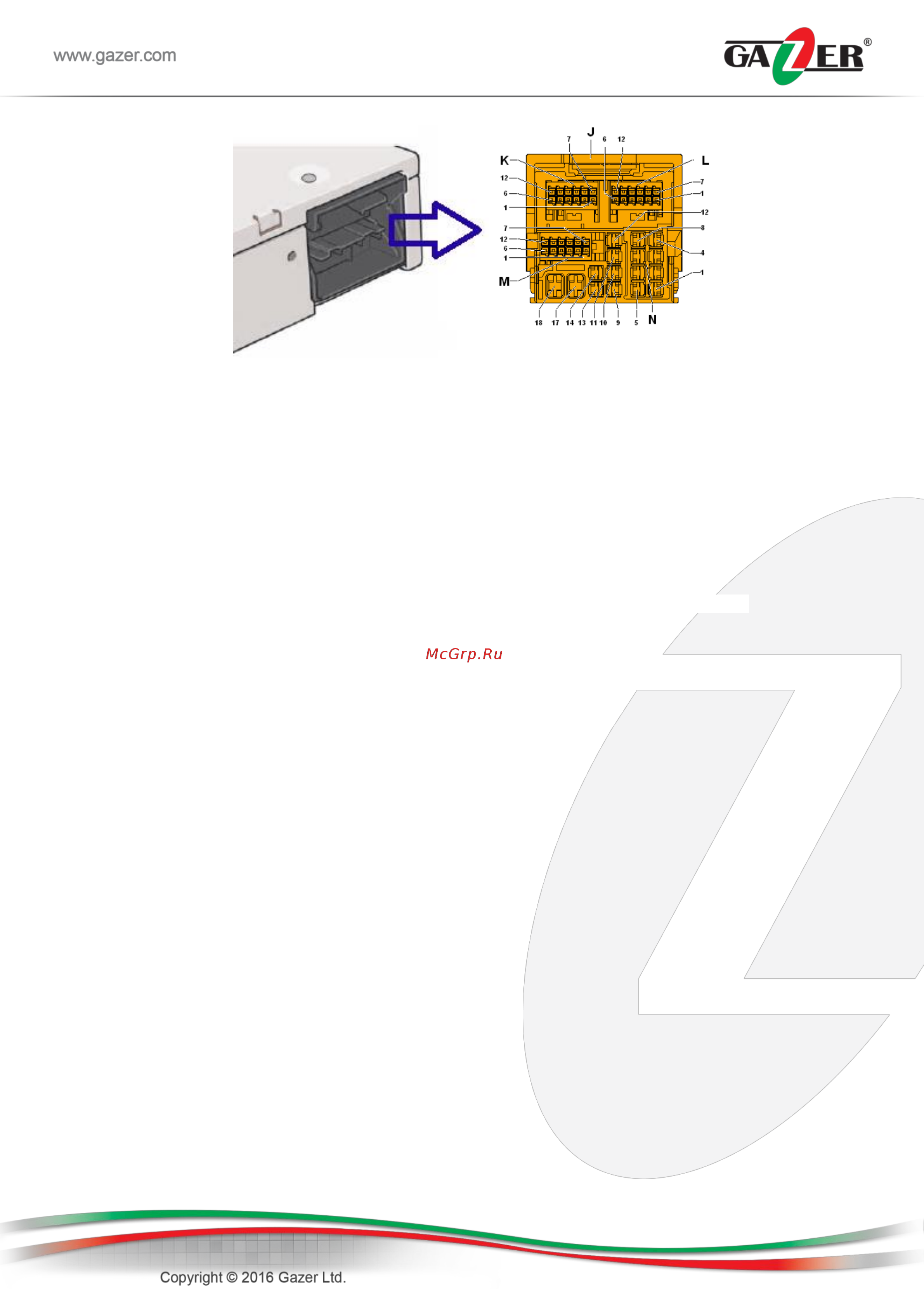

Подключение шины CAN производится в разъёме «М».

 Синий провод от CAN блока подключите на «6» контакт разъёма

 Серый провод от CAN блока подключите на «12» контакт разъема.

Важно. Для корректного включения отображения камеры заднего вида при движении задним ходом,

в автомобилях VW также необходимо подключить сигнал REVERSE (+12V при включении задней

передачи) на зеленый провод в проводке подключения питания видеоинтерфейса.

LVDS-out центрального блока подключите к выносной плате разрыва видеосигнала.
