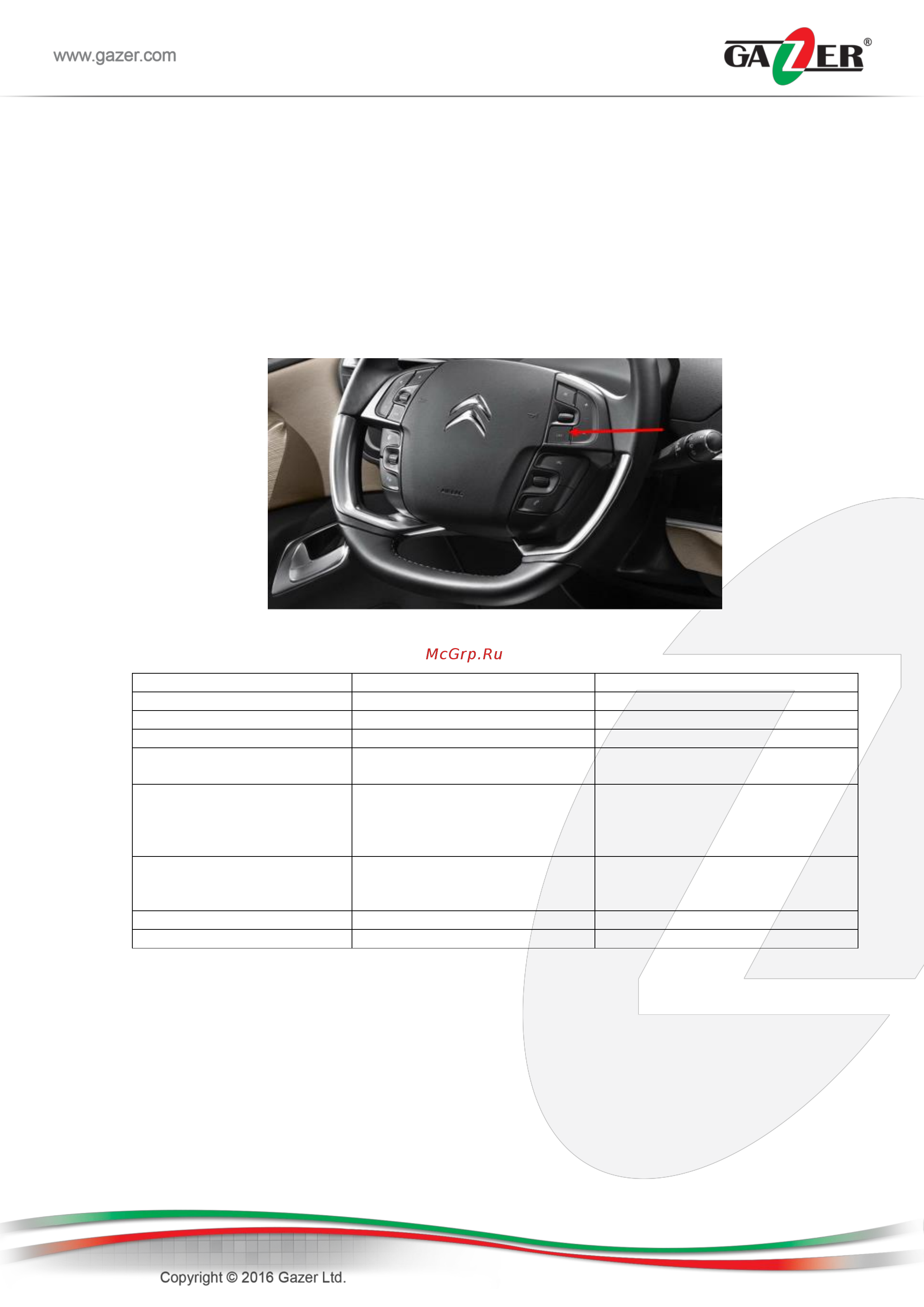

Специальная информация
Подключение видеоинтерфейса
Установка устройства осуществляется посредством Plug&Play («разъём-в-разъём»)
подключения к кабелю LVDS между штатной мультимедийной системой и монитором.
Примечание. Подключение видеоинтерфейса осуществляется без повреждения оригинальной
проводки и необходимости каких-либо модификаций оригинальных кабелей и разъёмов.
Переключение режимов
Для переключения в режим отображения видеоинтерфейса и переключения его режимов
работы можно воспользоваться:
Нажатием на кнопку LIST на рулевом колесе
Нажатием на выносную кнопку (поставляется в комплекте)
Настройка DIP переключателей на корпусе видеоинтерфейса
№ Переключателя
ON (положение снизу)
OFF (положение вверху)
1. RGB вход
Включен
Выключен
2. AV1 вход
Включен
Выключен
3. AV2 вход
Включен
Выключен
4. Разрешение для
отображения RGB входа
800X480
480X240
5. Выбор камеры
Если в автомобиле
установлена камера заднего
вида, которая подключена к
видеоинтерфейсу
Если в автомобиле установлена
заводская камера заднего вида
6. Режим
программирования или
калибровки
Единожды вниз для
программирования ИК
Нормальное использование
7. Не используется
-
Всегда вверх
8. Не используется
-
Всегда вверх
Кнопки настроек дисплея на нижней панели
На нижней панели корпуса видеоинтерфейса доступны кнопки «Меню», «+», «–», с помощью
которых осуществляется настройка изображения с видеоинтерфейса. Для перехода в меню
настроек изображения нажмите и удерживайте кнопку «Меню», после чего на экране отобразится
окно настроек. Для переключения пунктов меню используйте кнопку «Меню», для изменения
настроек – кнопки «+» и «–».
