Специальная информация

Подключение видеоинтерфейса

Установка устройства осуществляется посредством Plug&Play («разъём-в-разъём»)

подключения к кабелю LVDS между штатной мультимедийной системой и монитором.

Примечание. Подключение видеоинтерфейса осуществляется без повреждения

оригинальной проводки и необходимости каких-либо модификаций оригинальных кабелей и

разъёмов. Для управления видеоинтерфейсом необходима установка опциональной сенсорной

панели (стекло\пластик).

Переключение режимов

Для переключения в режим отображения видеоинтерфейса и переключения его режимов

работы можно воспользоваться:

 Нажатием и удержанием клавиши NAV на панели управления

 Длинным нажатием на сенсорную панель (комплектуется опционально)

 Нажатием на выносную кнопку (поставляется в комплекте)

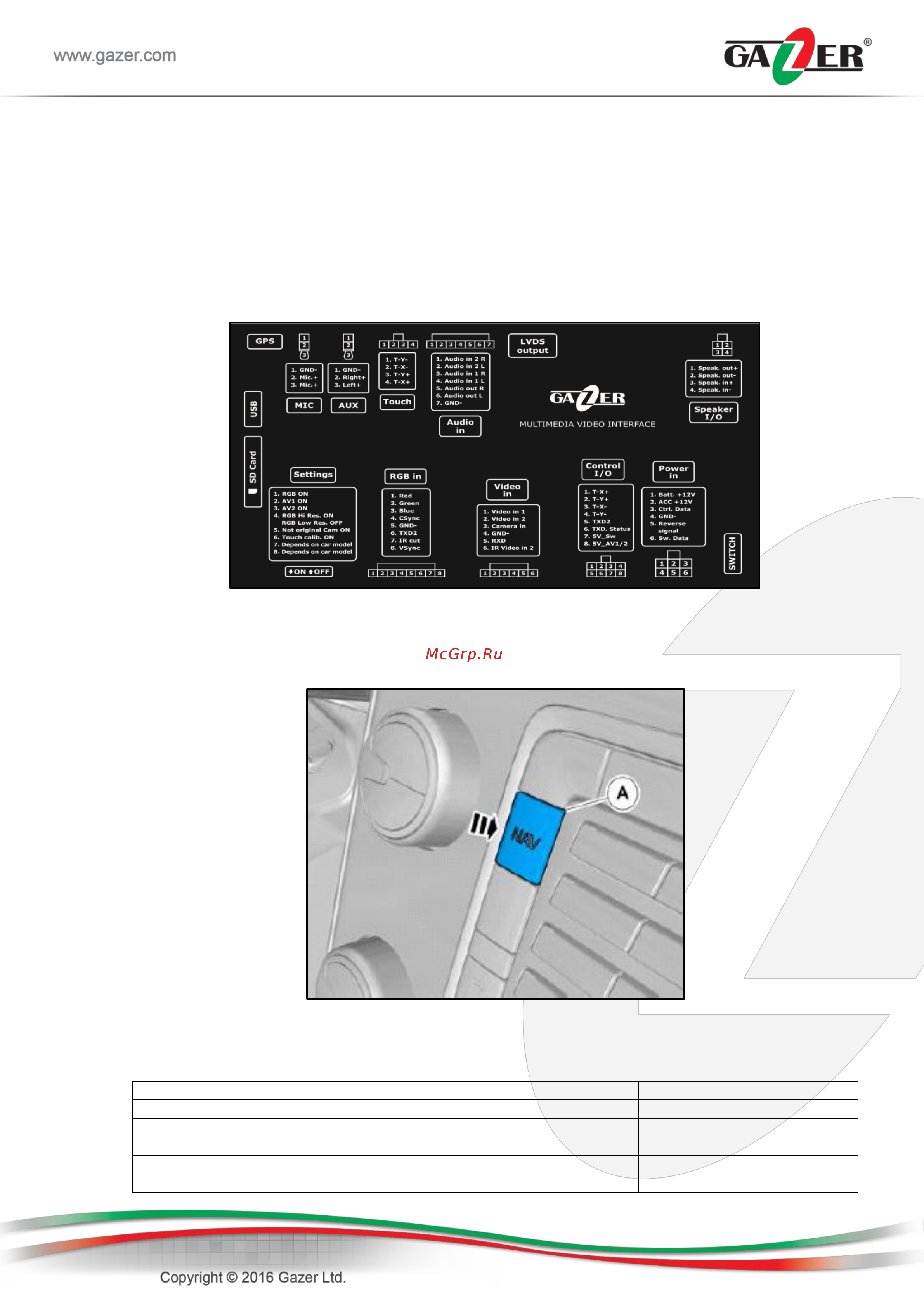

Настройка DIP переключателей на корпусе видеоинтерфейса

№ Переключателя

ON (положение снизу)

OFF (положение вверху)

1. RGB вход

Включен

Выключен

2. AV1 вход

Включен

Выключен

3. AV2 вход

Включен

Выключен

4. Разрешение для отображения

RGB входа

800X480

480X240
