7
Специальная информация
Подключение видеоинтерфейса
Установка устройства осуществляется посредством Plug&Play («разъём-в-разъём») подключения к
кабелю LVDS между штатной мультимедийной системой и монитором.
Примечание. Подключение видеоинтерфейса осуществляется без повреждения оригинальной
проводки и необходимости каких-либо модификаций оригинальных кабелей и разъёмов. Для
управления видеоинтерфейсом необходима установка опциональной сенсорной панели 7”
(стекло\пластик).
Переключение режимов
Для переключения в режим отображения видеоинтерфейса и переключения его режимов работы
можно воспользоваться:
Нажатием и удержанием клавиши NAV / BACK / FAVORITE на панели управления.
Нажатием на выносную кнопку (поставляется в комплекте)

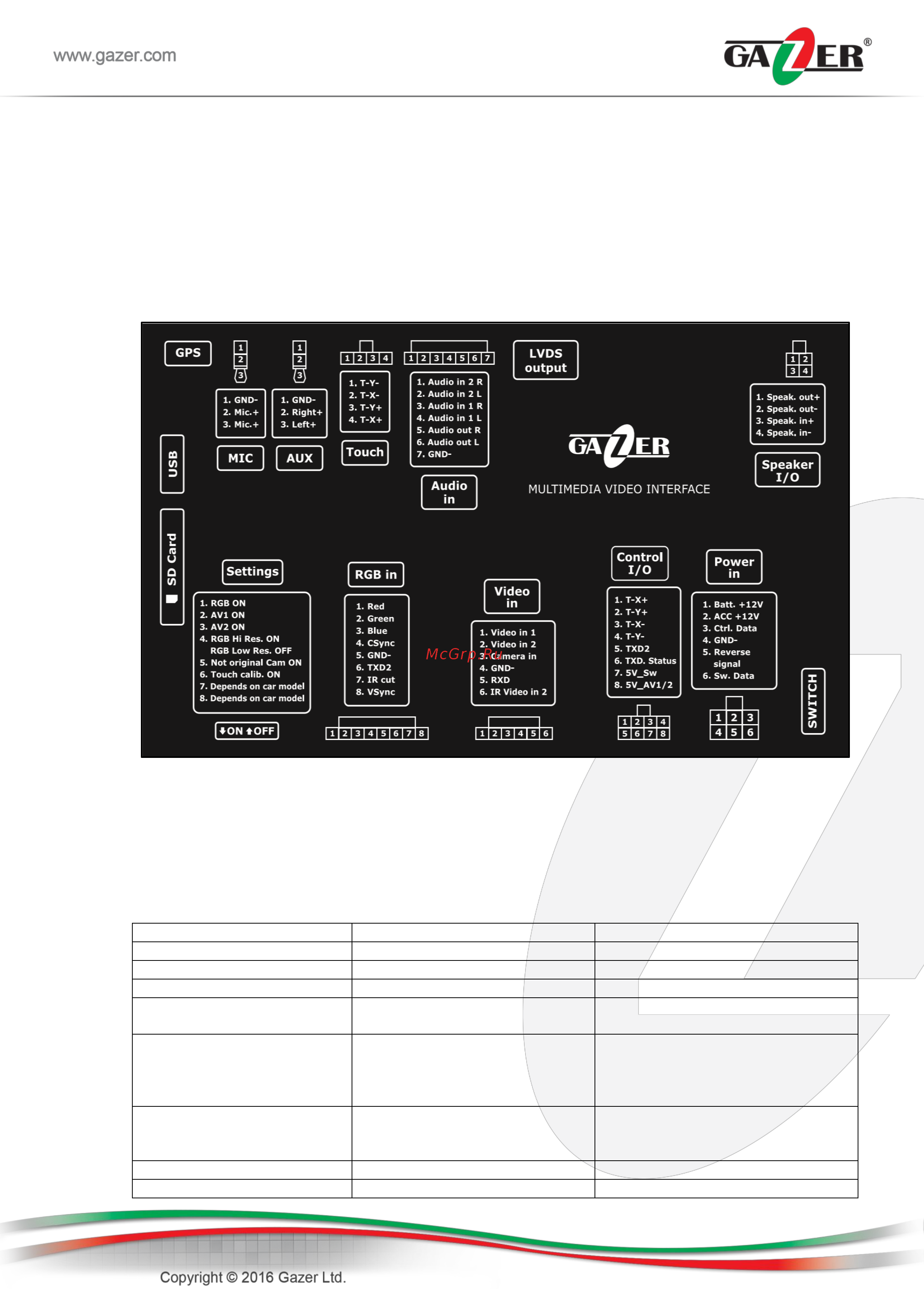

Настройка DIP переключателей на корпусе видеоинтерфейса
№ Переключателя
ON (положение снизу)
OFF (положение вверху)
1. RGB вход
Включен
Выключен
2. AV1 вход
Включен
Выключен
3. AV2 вход
Включен
Выключен
4. Разрешение для
отображения RGB входа
800X480
480X240
5. Выбор камеры
Если в автомобиле
установлена камера заднего
вида, которая подключена к
видеоинтерфейсу
Если в автомобиле установлена
заводская камера заднего вида
6. Режим
программирования или
калибровки
Единожды вниз для
программирования ИК
Нормальное использование
7. Не используется
-
Всегда вверх
8. Не используется
-
Всегда вверх
