UA
38
Підключення дзеркала
Підключіть чорний провід (GND) до маси автомобіля, жовтий
провід (BAT +) безпосередньо до клеми +12 акумуляторної батареї
автомобіля або до лінії з постійним живленням + 12В.
Червоний провід (ACC +) під’єднайте до проводу живлення (ACC +)
автомобіля +12. Живлення АСС з’являється, коли ключ знаходиться
в положенні II в замку запалювання.
Зелений провід (REVERSE) підключіть до проводу живлення ліхтарів
заднього ходу +12. Увімкнення задньої передачі переводить дзерка
-
ло у режим камери заднього огляду.
З’єднайте роз’єм відеовходу (Camera IN) з роз’ємом відеовиходу
(VIDEO OUT) відеокамери заднього огляду.
З’єднайте роз’єм блоку комутації з відповідним роз’ємом дзеркала.

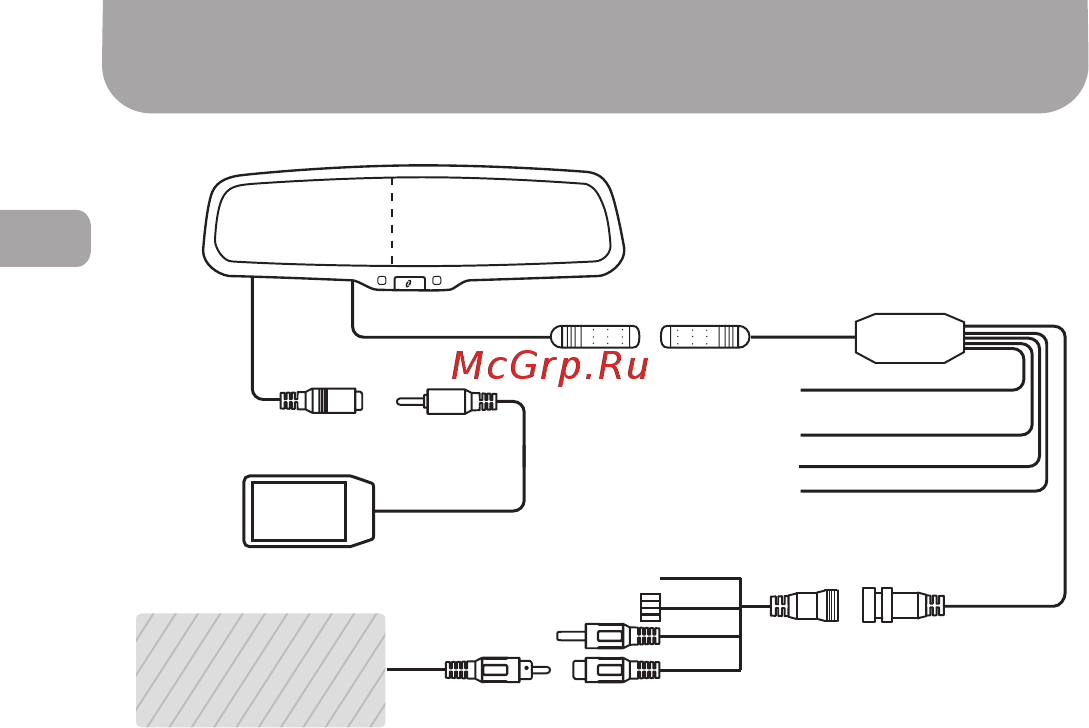

Рис. 3
АСС+ (червоний)
BATT+ (жовтий)
GND (чорний)
RESERSE (зелений)
RESERSE (зелений)
GPS Antenna In
GPS Antenna
(відеовихід)
(відеовхід)
VIDEO OUT
Camera IN
DC+12V Out
PDC
Відеокамера
заднього виду
