Gazer CKR4400-8U [14/57] Setting up procedures
![Gazer CKR4400-DM [14/57] Setting up procedures](/views2/1384820/page14/bge.png)
15
ENG
Fig. 6
Fig. 7 Fig. 8
Fig. 5

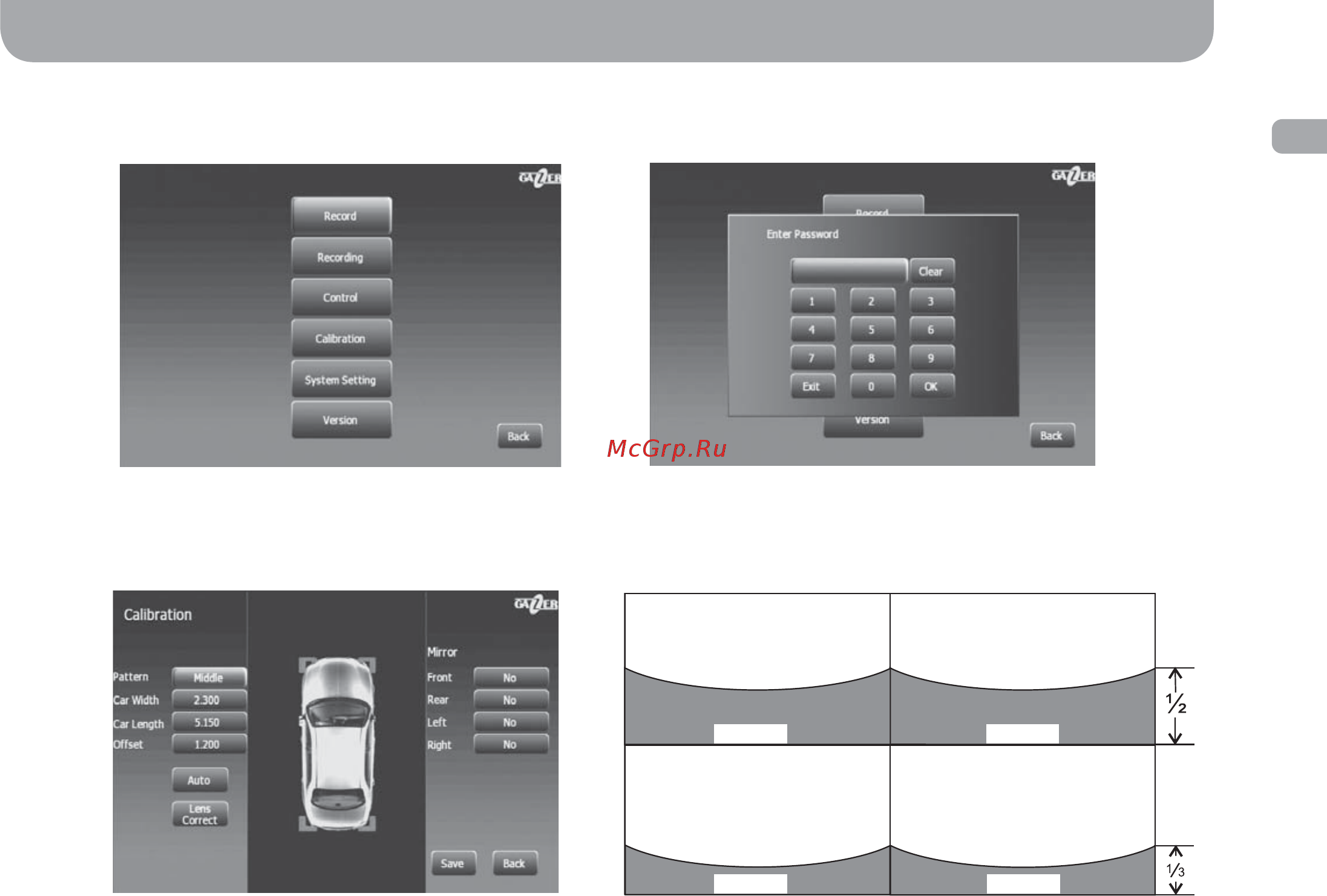

3. Use the remote control to turn on the system, then go to the settings menu, select “Calibration” (Fig. 5) and enter password: 301530
(Fig. 6).
4. Go to “Calibr.” (Fig. 7) and view video feed from each camera consecutively using navigation buttons on the remote control. Make sure
that the image produced by the cameras matches the one on the diagram below (Fig. 8).
Left side view camera Right side view camera
Front view camera Rear view camera
Car body Car body
Car body Car body
Setting up procedures
