6159948610 Rev 06
Teknik Veriler
Gürültü ve Titreşim Beyanı
Tüm değerler bu yayının tarihi itibarıyla günceldir. En son bilgiler için lütfen
cp.com’u ziyaret ediniz. Bildirilen bu değerler adı geçen standartlara uygun
olarak laboratuar tipi testlerden elde edilen değerlerdir ve risk değerlendirmesi
kullanımına uygun değildir. Özel iş yerlerinde ölçülen değerler, açıklanan
değerlerden daha yüksek olabilir. Gerçek maruz kalma değerleri ve bireysel
kullanıcı tarafından tecrübe edilen zarar görme riski benzersizdir ve kullanıcının
çalışma şekline, işlenecek parçaya ve iş istasyonunun yapısının yanı sıra
maruz kalma süresi ile kullanıcının ziksel durumuna bağlıdır. Bizler, Chicago
Pneumatic olarak, kontrolü elimizde olmayan bir iş yeri durumundaki özel risk
değerlendirmesinde gerçek maruz kalmayı yansıtan değerler yerine bildirilen
değerlerin kullanılmasının sonuçlarından sorumlu tutulamayız. Bu araç uygun
kullanılmadığında, titreşime bağlı el-kol hastalık belirtilerine yol açabilir. El-kol
titreşim kontrolü ile ilgili bir AT klavuzu aşağıdaki adreste mevcuttur: www.pneu-
rop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
İleride olabilecek sakatlıkların önlenmesine yönelik olarak yönetim usullerinde
değişiklik yapılabilmesi için gürültü veya titreşime maruz kalmakla ilgili olabilecek
belirtilerin erken teşhisini sağlayacak bir sağlık gözetim programını önerilir.
B16MV - B18MV - B19MV
B16BV - B18BV - B19BV
Özgün Talimatlar
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Her hakkı saklıdır. İçeriğin ya da bunların bir kısmının izinsiz
kullanımı veya kopyalanması yasaktır. Bu özellikle ticari markalar,
model isimleri, parça numaraları ve çizimler için geçerlidir. Yalnızca
izin verilen parçaları kullanın. İzin verilenler dışındaki parçaların
kullanımı sonucu oluşan hasar ya da arıza Garanti ya da Ürün
Sorumluluğu kapsamında değildir.
KULLANIM KILAVUZU
Makine Tipi:
1. Bu ürün, bir kalem veya uygun bir iğne kullanılarak malzemenin
çıkarılması için tasarlanmıştır.
2. Başka şekilde kullanımına izin verilmez.
3.
Sadece profesyonel kullanım içindir.
Hava Kaynağı Gereklilikleri
1. Alete 90 psig (6.3 bar) temiz ve kuru hava verin. Daha yüksek
basınç alet ömrünü önemli ölçüde kısaltacaktır.

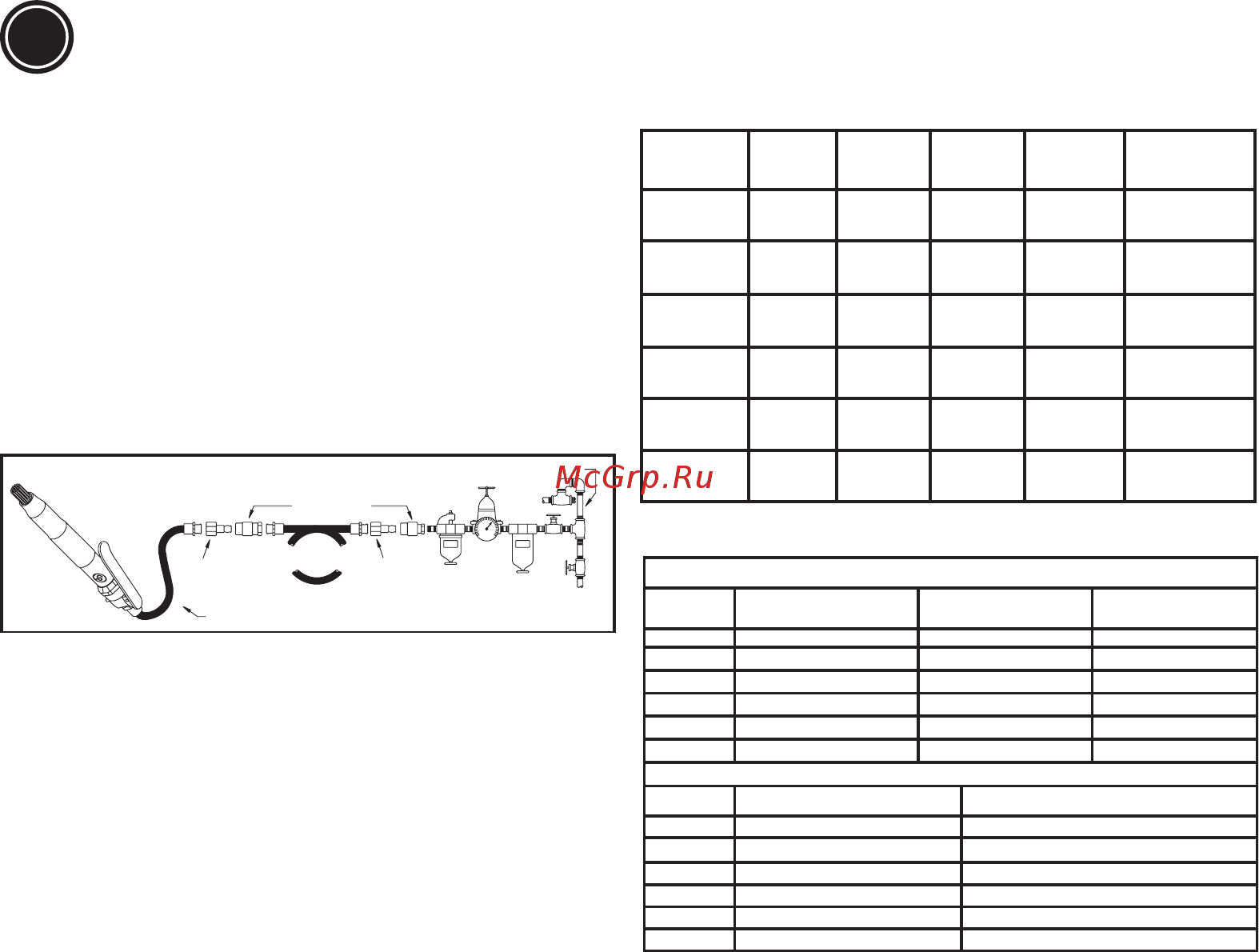

2. Aleti, aşağıdaki şemada gösterilen boru, hortum ve bağlantı
aletleri boyutlarını kullanarak hava hattına bağlayın.
Aletı
̇
n Kullanilmas
İşi her zaman aletin yapması gerektiğini unutmayın. Operatörün, çalışır
durumdayken aletin üzerine ekstra basınç uygulamasına gerek yoktur.
Aletin zıplamasını durdurmak için yeterli basınç uygulayarak
çalışma yüzeyi ile teması sürdürün. Bu şekilde, pas yüzeyden
daha hızlı bir şekilde çıkarılır. Aleti sert yüzeyler üzerinde
kullanın ve iğnelere zarar verebileceğinden, kenardan uzağa
hareket etmesini engelleyin.
Uyari
1. Hareketli parçaların erken aşınmasına yol açacağından bir aleti
boşta hızda çalışan durumda tutmayın.
2. Her zaman doğru tip iğne kullanın.
Yağlama
1. Çekiç, SHELL Natural HF veya CASTROL Carelube HTG 22
yağ benzeri yağ türü ile yağlanır.
2. Yağlayıcıdaki yağ seviyesini ve yağ akış ayarını günlük olarak
kontrol edin.
Bakım
1. Pnömatik aletten maksimum verim elde etmek için, özelliklerini
koruyun ve tekrarlanan onarımları önleyin, elektrikli aletin üzerindeki
zorlama miktarına bağlı olarak çeşitli denetimler arasında aralıklarla en
azından her 1.000 saatte rutin bir denetim ve onarım programı önerilir, .
2. Aleti sökün, parçaları uygun solvent ile temizleyin ve dikkatle
kontrol edin.
3. Yağlayın ve üniteyi tekrar monte edin.
Türkçe
(Turkish)
TR
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Model Ağırlık Delik Strok Şişirme
frekansı
Hava Tüketimi:
B16BV 2.79 kg 23,5 mm 11 mm 2400
2.4 l/s
(5.1 cfm)
B18BV 3,07 kg 23,5 mm 11 mm 2400
2.0 l/s
(4.2 cfm)
B19BV 4,06 kg 34,4 mm 20 mm 3000
2.1 l/s
(4.4 cfm)
B16MV 2,41 kg 23,5 mm 11 mm 2400
2.4 l/s
(5.1cfm)
B18MV 2,66 kg 23,5 mm 11 mm 2400
2.0 l/s
(4.2 cfm)
B19MV 3,56 kg 34,4 mm 20 mm 3000
2.1 l/s
(4.4 cfm)
Ses basıncı: ISO 15744
Model Ses basıncı dB(A) Ses gücü dB(A)
Değişkenlik aralığı
dB(A)
B16MV 86,3 97,3 3
B18MV 85,9 96,9 3
B19MV 88,4 99,4 3
B16BV 88,6 99,6 3
B18BV 88,4 99,4 3
B19BV 92,8 103,8 3
Titreşim: ISO 28927-9 (3 axis)
Model Titreşim a
hd
m/s² k: Değişkenlik aralığı m/s²
B16MV
2,7 1,2
B18MV
2,7 1,3
B19MV
4,2 2,6
B16BV
4,8 2,2
B18BV
5 1,9
B19BV
4,6 1,7
