6159948610 Rev 06
B16MV - B18MV - B19MV
B16BV - B18BV - B19BV
Tehnički podaci
Deklarisane vrijednosti za buku i vibracije
Sve vrijednosti su ažurne s datumom publikacije. Najnovije podatke potražite
na cp.com. Ove deklarisane vrijednosti su dobijene laboratorijskim testiranjem
sukladno navedenim standardima i nisu adekvatne za procjenu rizika. Vrijednosti
na nekim radnim mjestima mogu biti veće od deklarisanih vrijednosti. Stvarne
vrijednosti izlaganja i štetnih rizika za svakog korisnika ponaosob jedinstvene su
i ovise o načinu rada korisnika, obratka i dizajna radne stanice, te od vrijemena
izlaganja i zičkog stanja korisnika. Mi, Chicago Pneumatic, ne možemo se
držati odgovornim za poslijedice zbog korištenja deklarisanih vrijednosti umjesto
vrijednosti koje odražavaju realno izlaganje, za individualnu procjenu rizika na
radnom mjestu nad kojim nemamo kontrolu.
Ovaj alat može izazvati sindrom vibracije ruke ako se postupa kako treba. EU
vodič za kontrolu vibracija na ruci može se pronaći na www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Preporučujemo da se se poslužite programom za praćenje zdravlja za rano
uočavanje simptoma koji mogu biti vezani uz izloženost buci ili vibracijama, kako
biste mogli postupke upravljanja prilagoditi tako da spriječite buduće oštećenje.
Izvorne upute
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Sva prava zadržana. Svaka neovlaštena uporaba ili kopiranje
sadržaja ili njegovog dijela je zabranjena. To se naročito odnosi na
zaštitne znake, oznake modela, brojeve dijelova i crteže. Koristite
samo odobrene dijelove. Svaka šteta ili neispravnost koja je nastala
uslijed uporabe neodobrenih dijelova ne pokriva se ovim Jamstvom
ili odgovornošću za proizvod.
Hrvatski
(Croatian)
UPUTE ZA UPORABU
Tip stroja:
1. Ovaj proizod dizajniran je za otklanjanje materijala koristeći dlijeto
ili prikladne igle.
2. Druga upotreba nije dopuštena.
3.
Namijenjen je samo za profesionalne svrhe.
Zahtjevi za opskrbom zraka
1. Alat za opskrbu s 90 psig (6.3 bara) čistog i suhog zraka. Veći
tlak drastično umanjuje vijek trajanja alata.

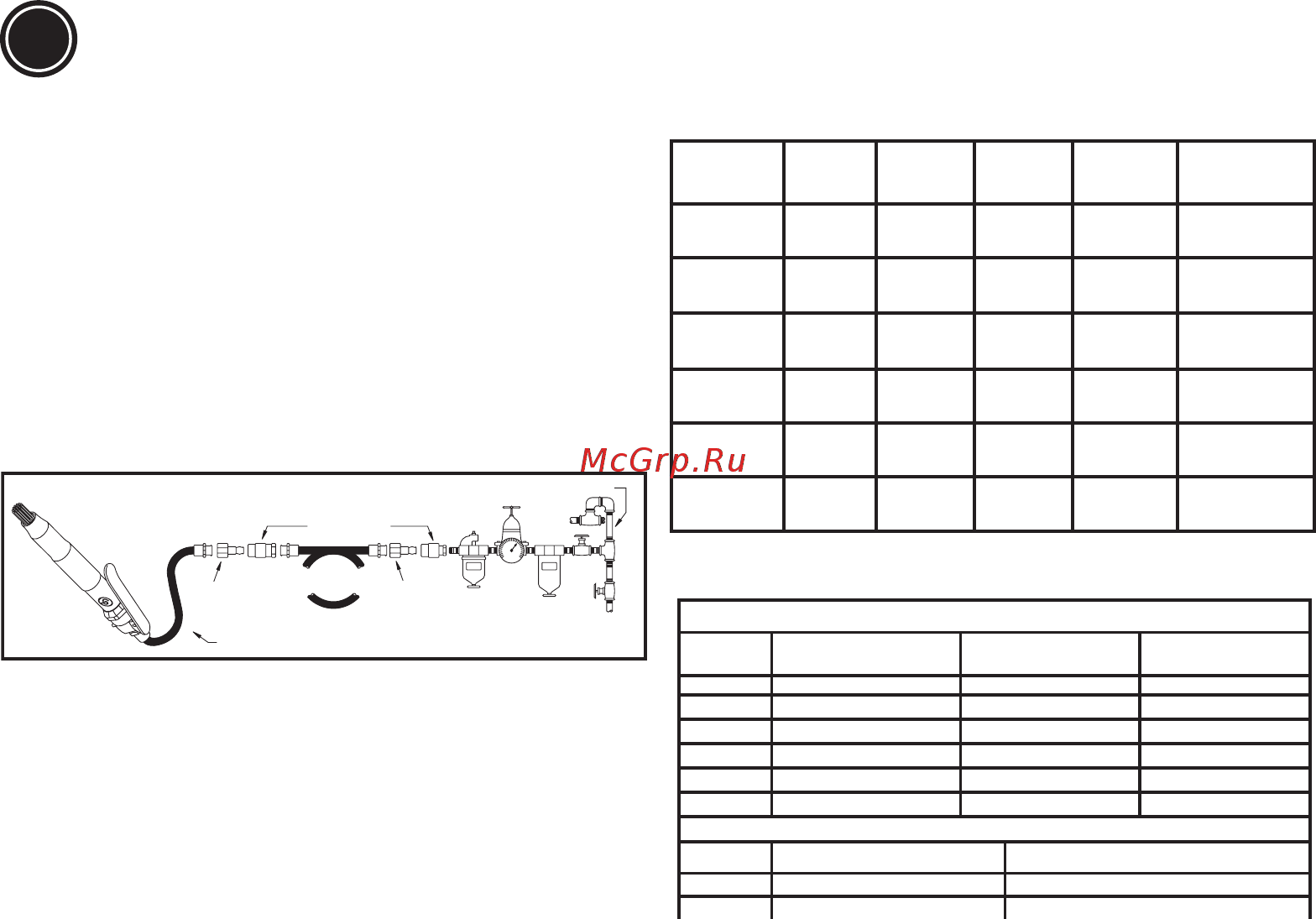

2. Alat povežite na pneumatski vod pomoću cijevi, crijeva i tinga
čije su dimenzije prikazane na donjem crtežu.
Korištenje Alata
Upamtite da je uvijek alat onaj koji mora napraviti posao. Nije
potrebno da korisnik primjenjuje dodatan pritisak na alat tijekom rada.
Održavajte kontakt s radnom površinom primjenjujući dovoljno
pritiska da sprijeći alat od poskakivanja. Na ovaj način, hrđa će
biti brže otklonjena s površine. Koristite alat na tvrdim površinama
i spriječite ga od pomicanja od ruba jer to može oštetiti igle.
Upozorenje
1. Ne držite alat uključen pri slobodnoj brzini jer će ovo dovesti do
preranog trošenja pokretnih dijelova.
2. Uvijek koristite pravu vrstu igle.
Podmazivanje
1. Čekić je podmazan s uljem kao što je SHELL Natural HF ili
CASTROL Carelube HTG 22 ulje.
2. Dnevno provjeravajte razinu ulja u podmazivaču i podešavanje
protoka ulja.
Održavanje
1. Da biste postigli maksimalnu učinkovitost od pneumatskog alata,
sačuvajte njegova obilježja te izbjegavajte učestale popravke,
rutinska provjera i program popravka preporučuju se najmanje
svaku 1,000 sati, intervali između različitih provjera ovise o količini
napora za snagu alata.
2. Rastavite alat, očistite dijelove s primjerenim otapalom i provjerite
ih pažljivo.
3. Podmažite i sastavite jedinicu.
HR
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Model Težina Bušilica Udarac Frekvencija
udarca
Potrošnja zraka:
B16BV 2.79 kg 23,5 mm 11 mm 2400
2.4 l/s
(5.1 cfm)
B18BV 3,07 kg 23,5 mm 11 mm 2400
2.0 l/s
(4.2 cfm)
B19BV 4,06 kg 34,4 mm 20 mm 3000
2.1 l/s
(4.4 cfm)
B16MV 2,41 kg 23,5 mm 11 mm 2400
2.4 l/s
(5.1cfm)
B18MV 2,66 kg 23,5 mm 11 mm 2400
2.0 l/s
(4.2 cfm)
B19MV 3,56 kg 34,4 mm 20 mm 3000
2.1 l/s
(4.4 cfm)
Zvučni tlak: ISO 15744
Model Zvučni tlak dB(A) Zvučna snaga dB(A) Nesigurnost dB(A)
B16MV 86,3 97,3 3
B18MV 85,9 96,9 3
B19MV 88,4 99,4 3
B16BV 88,6 99,6 3
B18BV 88,4 99,4 3
B19BV 92,8 103,8 3
Vibracije: ISO 28927-9 (3 axis)
Model Vibracije a
hd
m/s² k: Nesigurnost m/s²
B16MV
2,7 1,2
B18MV
2,7 1,3
B19MV
4,2 2,6
B16BV
4,8 2,2
B18BV
5 1,9
B19BV
4,6 1,7
