Panasonic TH-42PWD6 [9/40] Подключение
![Panasonic TH-42PWD6 [9/40] Подключение](/views2/1038602/page9/bg9.png)
Содержание
- Panasonic 1
- Th 42pwd6 1
- Инструкция по эксплуатации 1
- Широкоформатный плазменный дисплей 1
- Гост р мэк 60065 2002 гост 22505 97 гост р 51515 99 2
- Дата выдачи сертификата 14 августа 2003 года 2
- Информация о сертификации продукта 2
- Модели th 42pwd6 panasonic 2
- Модели th 42pwd6 panasonic соответствуют требованиям нормативных документов 2
- Плазменный монитор 2
- Сертификат действует до 27 июля 2006 года 2
- Сертификат росс ир ме67 в02648 2
- Сертифицирован ос циклон тест 2
- Срок службы 7 семь лет 2
- Дорогой покупатель panasonic 3
- Содержание 3
- Важные рекомендации по безопасности 4
- А внимание 5
- Настройка 5
- Предостережения касающиеся безопасности 5
- Предупреждение 5
- Д внимание 6
- Если при эксплуатации возникли проблемы 6
- Предостережения касающиеся безопасности 6
- При использовании плазменного дисплея 6
- Предостережения касающиеся безопасности 7
- Чистка и техническое обслуживание 7
- Батарейки пульта дистанционного управления 8
- Если вы часто пользуетесь пультом дистанционного управления то для увеличения срока службы замените батарейки на щелочные 8
- Комплектация 8
- Предостережения касающиеся батареек 8
- Принадлежности поставляемые в комплекте 8
- Подключение 9
- Названия сигналов для разъема d sub 15р 10
- Подключения 10
- Подключения разъемов компьютерного входа 10
- Подключите кабель соответствующий разъему аудио выхода на компьютере 10
- 02h l команда 11
- L конец 03h 11
- L начало двоеточие 11
- Для подключения компьютера к этому плазменному дисплею используйте кабель rs 232c 2 компьютер изображенный на рисунке служит исключительно иллюстративным целям 3 изображенные на иллюстрации дополнительные устройства и кабели не входят в комплект к этому 11
- Если по ошибке была послана некорректная 11
- Знака 3 байта 11
- Команда это устройство возвращает компьютеру значение еи40г 11
- Команды 11
- Коммуникационные параметры 11
- Основной формат для управляющей информации передача управляющей информации с компьютера начинается с сигнала этх за ним идет команда параметры и наконец сигнал етх в такой последовательности если параметров нет то сигнал параметра посылать не 11
- Ответа на первую команду прежде чем посылать новую команду 11
- Параметр 11
- Параметры 1 5 байт 11
- Подключение последовательных разъемов 11
- Подключения 11
- Последовательные разъемы serial используются когда плазменный дисплей управляется компьютером 11
- При выключенном питании этот дисплей отвечает только на команду pon 11
- Примечания 1 при передаче нескольких команд дождитесь 11
- Разъем serial соответствует стандарту интерфейса rs 232c так что вы можете управлять этим плазменным дисплеем при помощи подключенного компьютера на компьютере должно быть установлено программное обеспечение необходимое для того чтобы посылать и принимать управляющую информацию в соответствии с приведенными ниже условиями вы можете воспользоваться такими программными пакетами как например язык программирования для получения более подробной информации ознакомьтесь с документацией для компьютера 11
- Устройству 11
- Подключение разъемов ау и component 12
- Подключения 12
- Сигнал rgb r g в hd vd 12
- Включение выключение питания 13
- Подключение кабеля питания 13
- Подключение питания 13
- Основные органы управления 14
- Panasonic 15
- Основные органы управления 15
- Menu на основном устройстве 16
- Panasonic 16
- В меню настройки расположения размера изображения см стр 23 16
- Во время приема сигналов av s video и component 16
- Во время приема сигналов rgb pc и dvi 16
- Вы также можете нажать кнопку 16
- Дополн настроек настройки см стр 20 21 16
- Меню настройки изображения см стр 20 16
- На основном устройстве 16
- Нажмите для включения режима дополнительных 16
- Нажмите для выбора 16
- Нажмите для выбора on включено 16
- Открыть желаемый экран 16
- После каждого нажатия кнопки menu экраны меню переключаются в такой последовательности 16
- Ф нажмите для выбора нажмите для того чтобы 16
- Экранные меню 16
- На основном устройстве 17
- Нажмите для возвращения к предыдущему экрану меню 17
- Нажмите для выбора времени включения времени выключения 17
- Нажмите для выбора начального конечного времени когда выбран режим задания времени нажмите для выбора периода времени работы когда выбран режим интервала 17
- Нажмите для настройки времени включения выключения 17
- Нажмите для того 17
- Нажмите кнопку r для возвращения к меню настройки таймера 17
- Нажмите кнопку r для возвращения к меню сохранителя экрана 17
- Нажмите кнопку r для возвращения к предыдущему экрану меню 17
- Настройка времени суток см стр 24 17
- Настройка мультиэкранного режима см стр 30 17
- Настройка сохранителя экрана см стр 26 28 17
- Режим настройки таймера см стр 24 25 17
- Чтобы открыть соответствующий экран настройки 17
- Экран настройки сигнала для av s video см стр 33 34 17
- Экран настройки сигнала для component см стр 34 17
- Экран настройки сигнала для rgb и dvi см стр 35 17
- Экранные меню 17
- Выбор входящего сигнала 18
- Выбор языка для экранного меню 18
- Как выбрать входящий сигнал 18
- 1 при приеме компьютерного сигнала вы можете выбирать только следующие режимы 4 3 zoom 19
- 1080 50i 750 720 60р 50 р устанавливается режим 16 9 и переключение режима становится невозможным режим panasonic auto доступен только при приеме видео сигнала 19
- 2 при приеме сигналов component rgb и dvi с характеристиками 1125 1080 60i 50i 24р 24sf 19
- 2 прочие переключение коэффициента 19
- Input2 input3 и pc in 19
- Panasonic 19
- Кнопка aspect после каждого нажатия кнопки aspect коэффициент сжатия переключается 19
- Коэффициент сжатия переключается после каждого нажатия кнопки aspect 19
- На основном устройстве 19
- Настройка коэффициента сжатия 19
- Настройки коэффициента сжатия сохраняются независимо для каждого входного разъема input1 19
- Описание 19
- Плазменный дисплей позволяет вам просматривать изображение с максимальным размером включая изображения кинематографического формата 19
- При работе системы multi pip 1 картинка и картинка картинка в картинке 19
- Примечания сжатия невозможно 19
- Режим 19
- Увеличенный и 16 9 19
- Настройка изображения 20
- Нормализация 20
- Полезный совет 20
- D нормализация 21
- Настройка дополнительных параметров 21
- Настройка изображения 21
- Полезный совет 21
- Настройка звука 22
- Нормализация 22
- Полезный совет 22
- Приглушение звука 22
- Настройка расположения размера изображения 23
- Настройка времени суток 24
- Настройка времени суток таймера 24
- Настройка времени суток таймера 25
- Настройка таймера 25
- E e e e e 26
- Выбор режима 26
- Выбор режима инверсии прокрутки 26
- Запуск защиты экрана 26
- Защита экрана для предотвращения остаточного изображения 26
- Защита экрана для предотвращения остаточного изображения 27
- Настройка времени для функции защиты экрана 27
- Снижение эффекта остаточного изображения 27
- Защита экрана для предотвращения остаточного изображения 28
- Настройка боковой панели 28
- Настройка отображаемых названий сигналов 29
- Снижение потребления питания 29
- Как настраивать мультиэкранную систему 30
- Настройка мультиэкранной системы 30
- Настройка мультиэкранной системы 31
- Настройка номера дисплея для каждого плазменного дисплея 31
- Цифровое увеличение 32
- Выбор компонентного сигнала rgb in 33
- Настройка входящих сигналов 33
- Фильтр 3d y с для изображений ntsv av 33
- Кинореалистичность 34
- Настройка входящих сигналов 34
- Цветовая система автоматическая настройка panasonic 34
- Горизонтальная частота кгц вертикальная частота гц 35
- Настройка входящих сигналов 35
- Синхронизация 35
- Выявление неисправностей 36
- 2 это устройство соответствует приведенным ниже стандартам емс 37
- En55022 en61000 3 2 en61000 3 3 en61000 6 2 37
- Примечания 1 дизайн и технические характеристики могут быть изменены без уведомления масса и габариты 37
- Технические характеристики 37
- Указаны приблизительно 37
- Компоненты rgb в мультиэкранном режиме и с цифровым увеличением 38
- Название сигнала частота no горизонтали кгц 38
- Примечание сигналы характеристики которых выходят за указанные выше пределы могут не отображаться должным образом 38
- Сигналы которые можно подавать на компьютерный вход d sub 15р отметка 38
- Характеристики сигналов которые может отображать это устройство 38
- Частота по вертикали гц 38
- Matsushita electric industrial со ltd 40
- Web site http www panasonic co jp global 40
Похожие устройства
- Samsung PL170 Violet Инструкция по эксплуатации
- Nexx DPF-10MCA Инструкция по эксплуатации
- Supra ORS-09F-2N Инструкция по эксплуатации
- Zanussi ZDT 13011 FA Инструкция по эксплуатации
- Vitek VT-1321 Инструкция по эксплуатации
- Samsung PL170 Silver Инструкция по эксплуатации
- Nexx DPF-8MCA Инструкция по эксплуатации
- Supra ORS-09-2N Инструкция по эксплуатации
- Zanussi ZDT 15001 FA Инструкция по эксплуатации
- Samsung DVD-P244 Инструкция по эксплуатации
- Samsung PL210 Инструкция по эксплуатации
- Nexx DPF-7MCA Инструкция по эксплуатации
- Supra ORS-07-2N Инструкция по эксплуатации
- LG WD-10154(8)N Инструкция по эксплуатации
- Samsung PL170 Black Инструкция по эксплуатации
- Nexx DPF-7WS Инструкция по эксплуатации
- Supra ORS-9T-3N Инструкция по эксплуатации
- Panasonic TH-42PWD4 Инструкция по эксплуатации
- AEG F65401IM0P Инструкция по эксплуатации
- Samsung WB210 Black Инструкция по эксплуатации

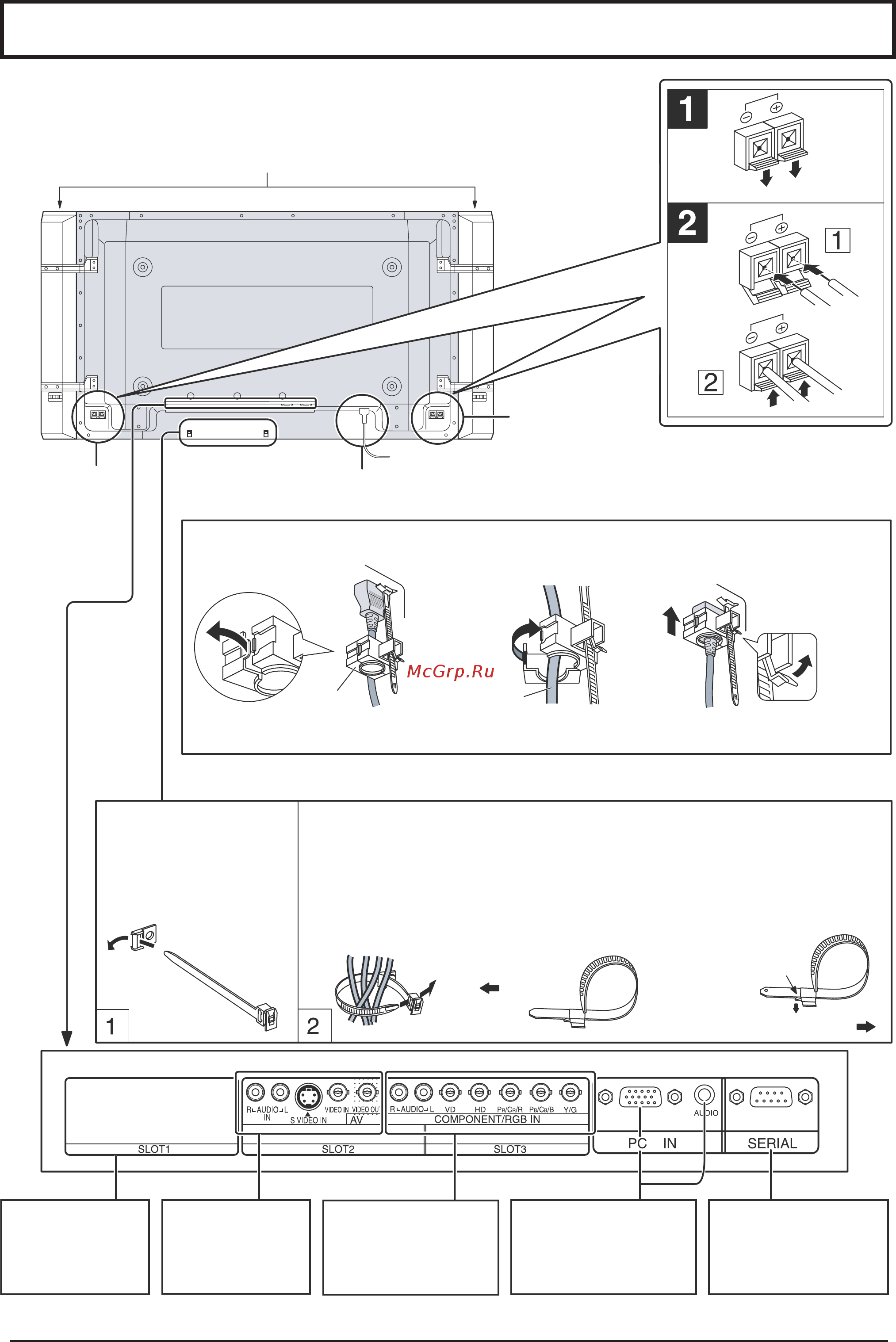

Подключение При подключении динамиков используйте только динамики входящие в список дополнительных принадлежностей Обратитесь за дополнительной информацией к Руководству по подключению громкоговорителей Динамики дополнительно Разъемы ДИНАМИКОВ Л Подключение кабеля переменного тока см стр 13 Фиксация кабеля 1 Откройте зхажим 2 Подключите кабель внутрь и надежно закройте зажим 3 Подтяните зажим вверх и тщательно закрепите штепсель кабеля питания Примечание Штепсель кабеля питания установленный в Вашей системе может отличаться от изображенного на иллюстрации Ленты фиксации кабеля Закрепите все лишние кабели при помощи лент если это необходимо Пропустите через защелку прилагаемую ленту фиксации кабеля как показано на рисунке Для обеспечения безопасности кабелей подключенных к разъемам оберните вокруг них фиксирующую ленту затем пропустите отмеченный конец ленты через блок защелок как показано на рисунке Оставив кабелям необходимую для минимизации натяжения свободу провисания особенно для кабеля питания жестко стяните все кабели прилагаемой фиксирующей лентой Примечание При поставке с фабрики блоки разъемов установлены в РАЗЪЕМ 2 и РАЗЪЕМ 3 9
