- 17 -

x •••••••• • ••!•"• #$ %&!'(# )•*

••••••• !"# $•%$&'!()•$*!•!•#+,+!•)-••!.-$-.•)•$/*/!"-•. •#• 4 •., )-,/!/0+••-• !()•$*!•!#•1/•-$+, +, "-•(-••,

2•/!•!3•/.!•)+2• !()•$*!$ !,+" •!0 # %••!-)-!•1#+2 $. 4/$ 5!()•$*•!$ !"/)% $!0/"$-.••••6!•&( 1000...

x +•,# •*-#!.••/••0••1 •2!0#'• %

Ĩ 40 mm

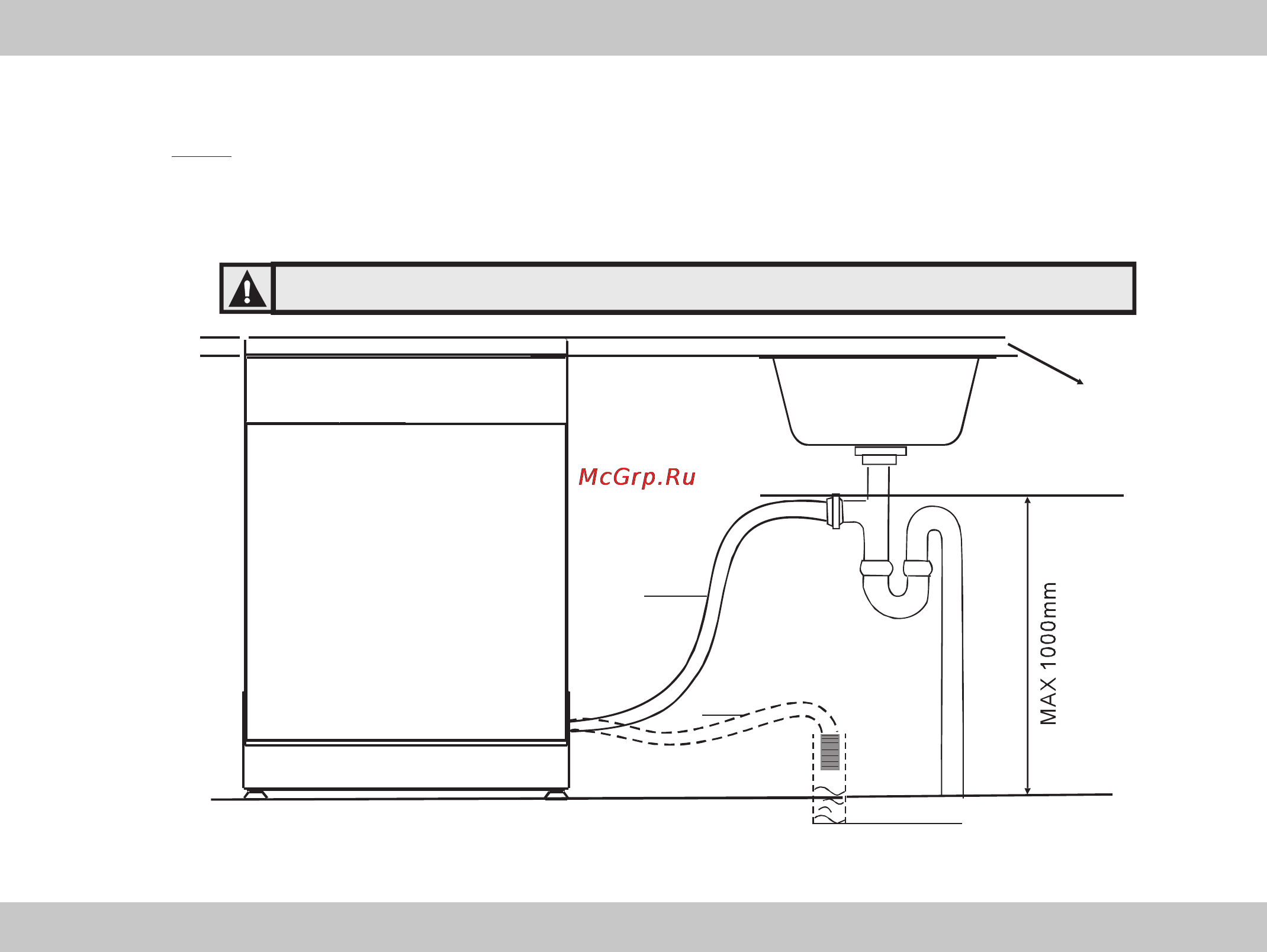

Рис. 3

Подсоединение сливного шланга

ЗАКРЕПИТЕ СЛИВНОЙ ШЛАНГ КАК ПРИ ВАРИАНТЕ А, ТАК И ПРИ ВАРИАНТЕ В.

Фасад

ПРИМЕЧАНИЕ

Верхняя часть шланга

должна находиться на

высоте не более

1000 мм.

Сливное

отверстие

Столешница

1. Подсоедините заливной шланг к крану холодной воды.

2. Подсоедините сливной шланг (рис. 3).

3. Подсоедините присоединительный кабель.

4. Прикрепите защитную ленту от конденсата к нижней стороне столешницы. Лента должна полностью закрывать

передний край столешницы с нижней стороны (рис. 4-1).

5. Установите машину в нишу (рис. 4-2).

6. Выровняйте машину. Отрегулируйте положение задней ножки, вращая регулировочный винт (с внутренним

шестигранником), расположенный спереди посередине, с помощью ключа-шестигранника (рис. 4-3А). Передние

ножки выровняйте с помощью отвертки (рис. 4-3В).

7. Посудомоечная машина должна быть закреплена на месте. Существует несколько вариантов крепления:

A. Обычная столешница: Вставьте правый (левый) крепежный уголок в прорезь с правой (левой) стороны и

прикрутите шурупами к столешнице (рис. 4-4).

B. Мраморная (гранитная) столешница: Согните правый (левый) крепежный уголок под прямым углом и вставьте в

прорезь с правой (левой) стороны и прикрутите шурупами к столешнице (рис. 4-5).

8. Согните пластинки кронштейнов плинтуса в соответствии с требуемой глубиной, чтобы установить плинтус вровень с

цоколем кухонной мебели (рис. 4-6), и прикрутите кронштейны к плинтусу (рис. 4-7).

9. Вставьте кронштейны в основание посудомоечной машины (рис. 8).
