Chicago Pneumatic EXE-MINI-110SF1 [6/9] Exe mini electric box
Превью страниц
Страница 6 /
9
![Chicago Pneumatic EXE-MINI-110SF1 [6/9] Exe mini electric box](/views2/1387645/page6/bg6.png)
MOTOR EINGANG
T1 + T2
MAG.V.
X1
X2
EXE-MINI

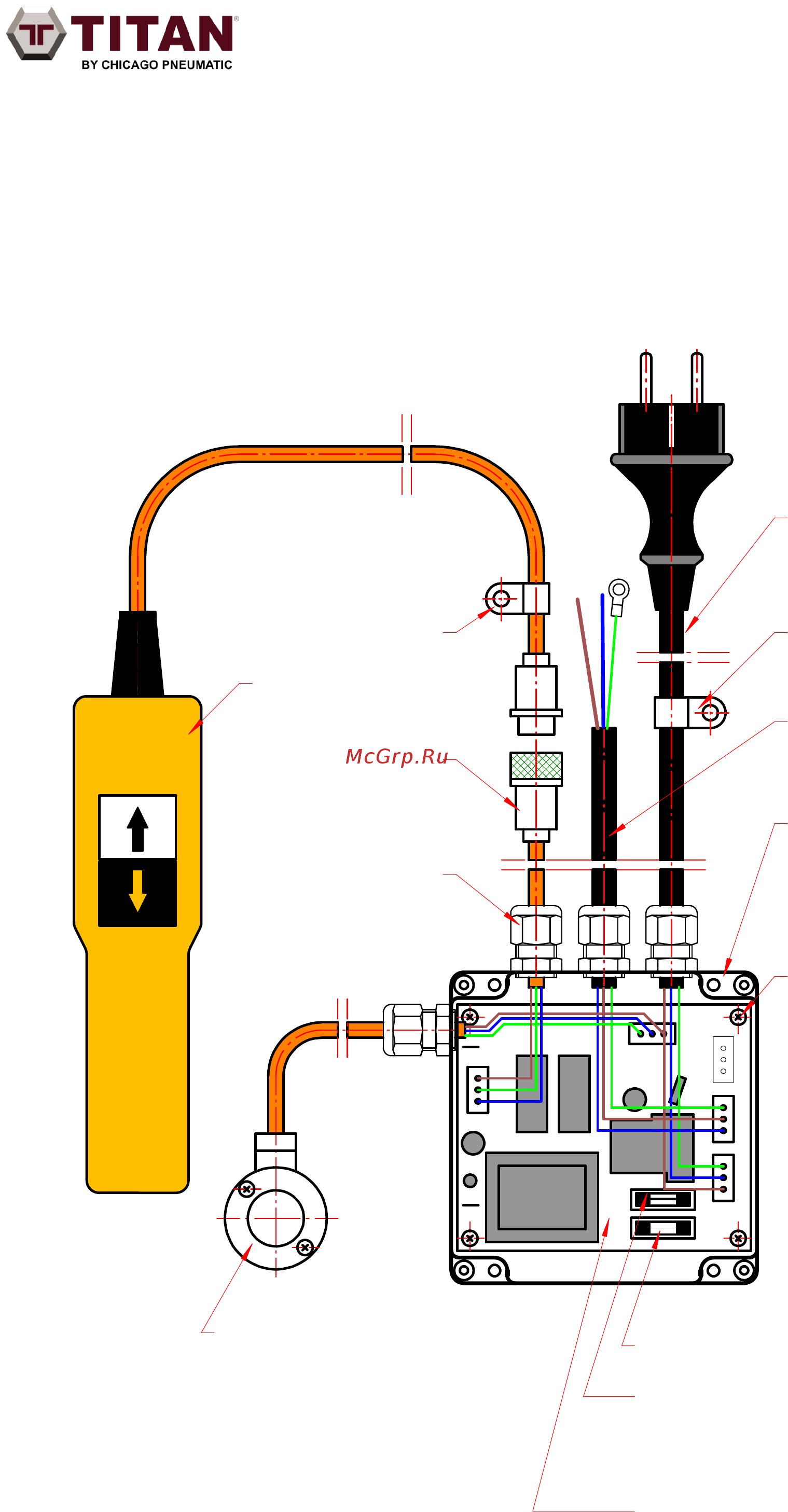

Electric box
6153605370
6153605400
Clamp
6153604750
6153605180
100V, 115V: 6153604860
110V: 6153604830
230V: 6153604910
Clamp
6153605290
6153604760
6153605240 Screw Kit
6153605000 Fuse (0,5A mT 250V)
6153605010 Fuse (16A T 250V)
100V, 110V, 115V: 6153604820
230V: 6153604810
Contact us at www.cp.com
6159921270 REV 03
Main Clamp
Motor Cable
Control Box
Remote Control
Remote Control
Connector
Cable Screw
Solenoid Adapter
Circuit Board
