ДУШЕВАЯ ШТОРКА TS-025, TS-026, TS-027, TS-0259
9

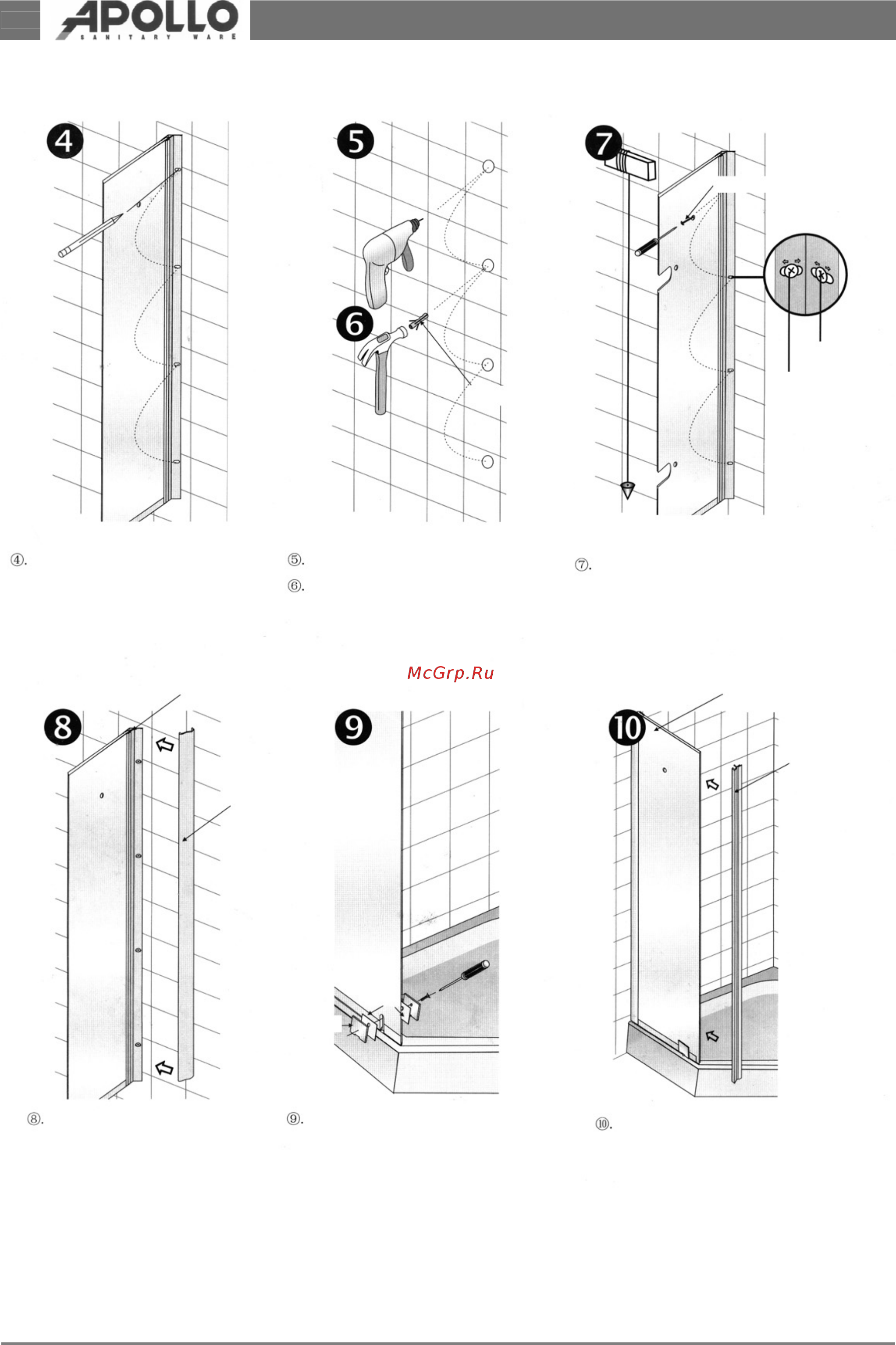

Нанесите карандашом маркировку на
стене для отверстий, совпадающих с
отверстиями в алюминиевой планке
правой неподвижной двери.
Просверлите в стене
4 отверстия диаметром 10мм.
Вбейте в отверстия 4 пробки.
4 саморезами ST5х40 прикрепите
алюминиевую планку к стене.
Отрегулируйте положение планки
относительно стены, так чтобы
неподвижная панель была
перпендикулярна поддону.
Установите резиновый фиксатор
на планку.
Алюминиевая
планка
Резиновый
ф
иксато
р
Используйте потайные шурупы M6х16
и 2 прижимные пластины для
фиксации клеммы на стеклянной
панели, так , чтобы закрепить правую
неподвижную панель на стеклянном
Прижимная
планка
Сальник
Закрепите две дверные петли на
правой неподвижной двери.
Стеклянная панель
правой неподвижной двери.
