ДУШЕВАЯ ШТОРКА TS-025, TS-026, TS-027, TS-0259
7

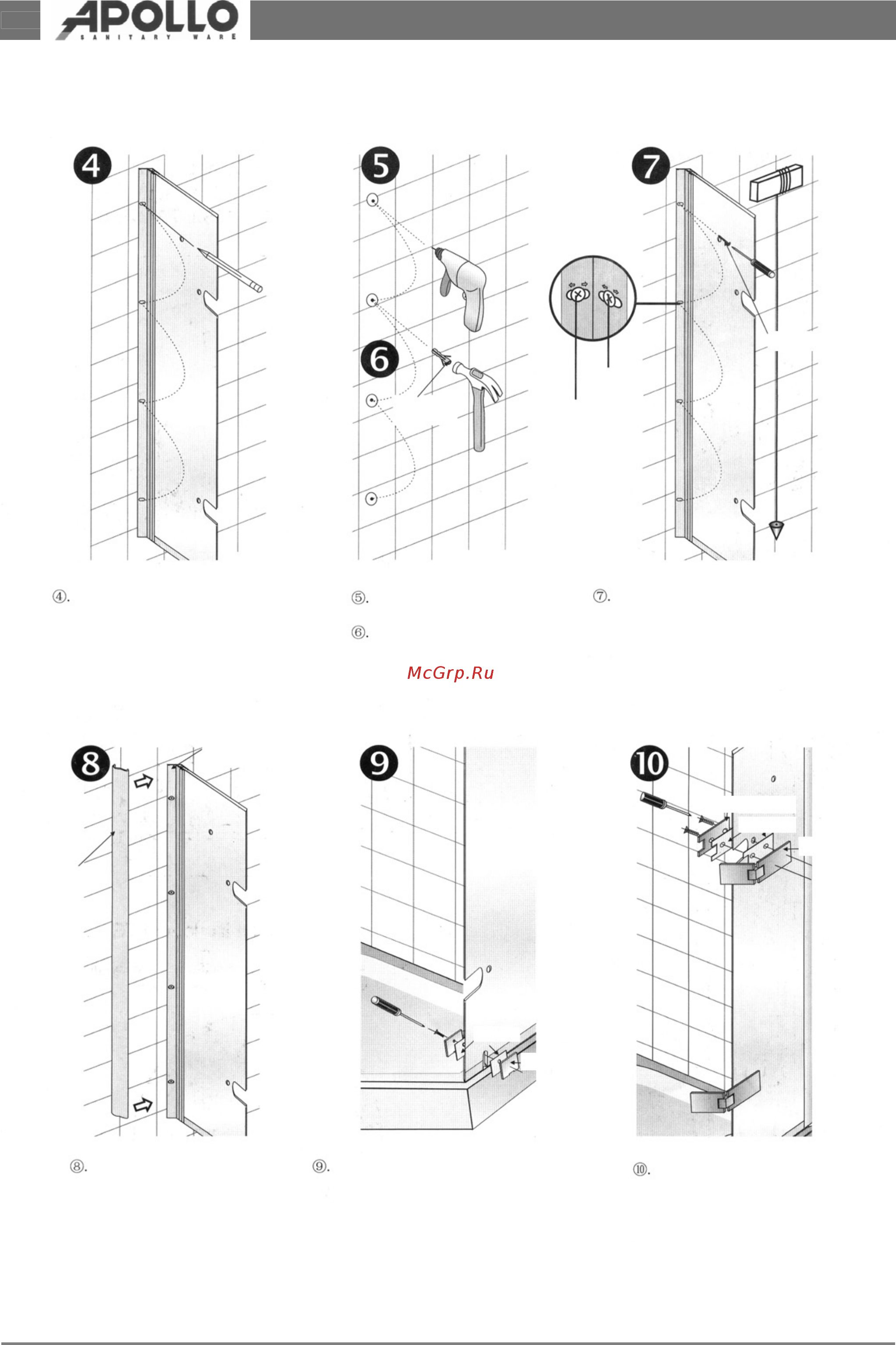

Нанесите карандашом маркировку на
стене для отверстий, совпадающих с
отверстиями в алюминиевой планке
правой неподвижной двери.
Просверлите в стене
4 отверстия диаметром 10мм.
Вбейте в отверстия 4 пробки.
4 саморезами прикрепите
алюминиевую планку к стене.
Отрегулируйте положение планки
относительно стены, так чтобы
неподвижная панель была
перпендикулярна поддону.
Ш
уру
п
Регулировка
влево-вп
р
аво
Регулировка
впе
р
ёд-назад
Само
р
ез
Резиновый
ф
иксато
р
Алюминиевая
планка
Сальник
Петля
Прижимная планка
Установите резиновый фиксатор
на планку.
Используйте потайные шурупы M6х16
и 2 прижимные пластины для
фиксации клеммы на стеклянной
панели, так , чтобы закрепить правую
неподвижную панель на стеклянном
Закрепите две дверные петли.
Сальник
Прижимная планка
