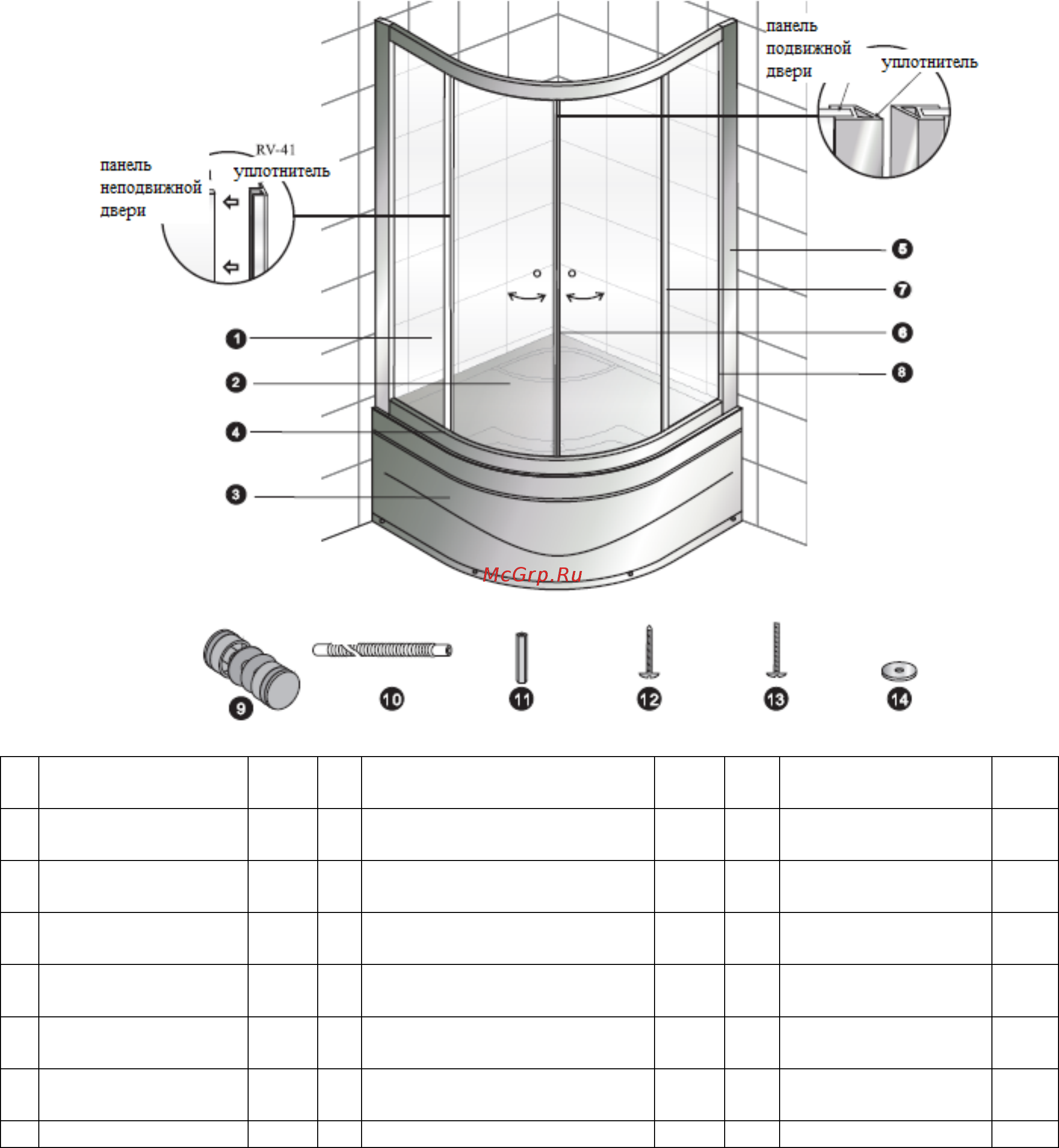

Конструкция TS-628

900х900х2000мм

№ Деталь Кол-

во

№ Деталь Кол-

во

№ Деталь Кол-

во

1 Неподвижная

дверь

2 8 ТМ-8 уплотнитель 3М 15 М4 гайки 2

2 Подвижная дверь 2 9 №2 дверные ручки 2

комп

3 Низ ванны и юбка 1

комп

10 Дренажный шланг 1

4 Рельса 1

пара

11 Дюбель 8

5 Боковой профиль

и внутренний паз

комп

12 ST4x30 саморез 16

6 RV-24 магнитный

уплотнитель

пара

13 М4х35 винты 2

7 TV-41 уплотнитель 4 14 Ф 4 большая шайба 10

Установка поддона:

Примечание:

1) Данная процедура применяется для TS-173

2) Внутренний диаметр сточной трубы должен быть немного меньше, чем внешний

диаметр дренажного шланга, для обеспечения герметичности соединения.
