обеих сторонах верхней рельсы.
Прижмите 1 уплотнитель №1А в
прорезе вверху верхней рельсы.
• Выравните прорезы 2 профилей
№153 с 2 неподвижными дверными
панелями и вставьте профили.
Используйте 8 саморезов ST4x30 для
фиксации верхней и нижней рельсов
к 2 профилям №153.
• Прижмите 4 уплотнителя ТМ-15 в
промежутке между 2 неподвижными
дверными панелями и внутри
поверхностей профилей №151 и
профилей №153.

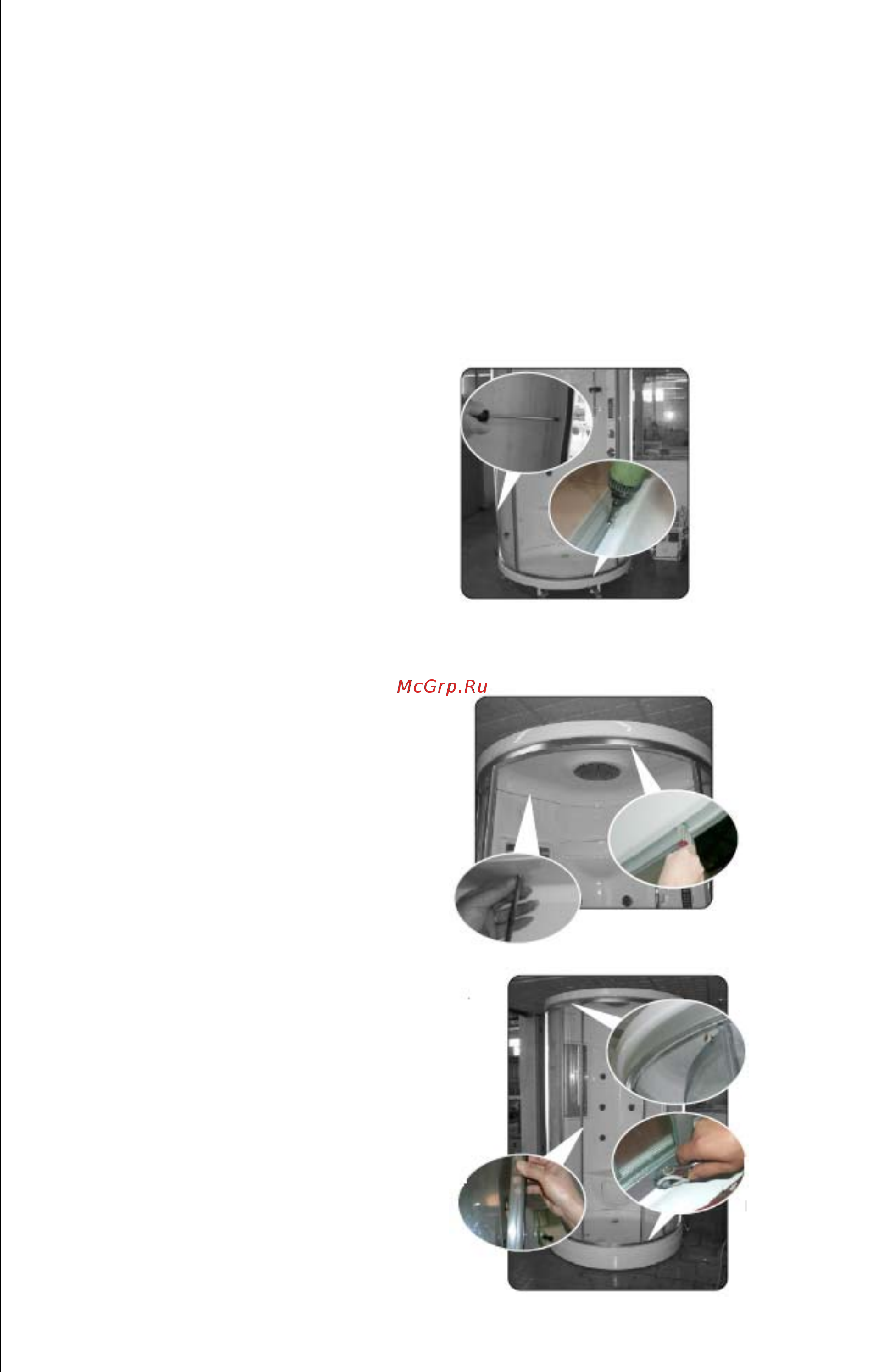

Шаг 4.
Установка неподвижной двери:
Поместите собранную неподвижную дверь
на поддон. Используйте 14 винтов М4х12,
ф4 большие шайбы и М4 гайки,
предварительно зафиксировав 2 боковых
профиля к стенке. Используйте 2 самореза
ST5x20 и ф5 шайбы, предварительно
зафиксировав нижнюю рельсу к поддону.
Винты должны быть закреплены, когда
паровая кабина собрана.
Шаг 5.
Установка крыши:
Поместите крышу на стенки кабины и
дверную раму неподвижных дверей.
Используйте 4 самореза М5х20, ф5 шайбы и
М5 гайки для фиксации крыши к стенке
кабины. Используйте 2 винта М4х25, ф4
большие шайбы и М4 гайки для фиксации
крыши к верхней рельсе.
Шаг 6.
Установка подвижной двери:
Подвесьте ролики 2 подвижных дверей в
выемку верхней дугообразной рельсы.
Отрегулируйте гайки на нижних роликах
так, чтобы нижние ролики входили в
выемку нижней дугообразной рельсы.
Поместите подвижные двери, убедившись,
что они открываются свободно и дверной
промежуток находился на одном уровне.
Поверните гайки вполовину, затем
закрутите контргайки. Вставьте 2
магнитные ленты RV-24 в правый край
левой подвижной двери и левый край
