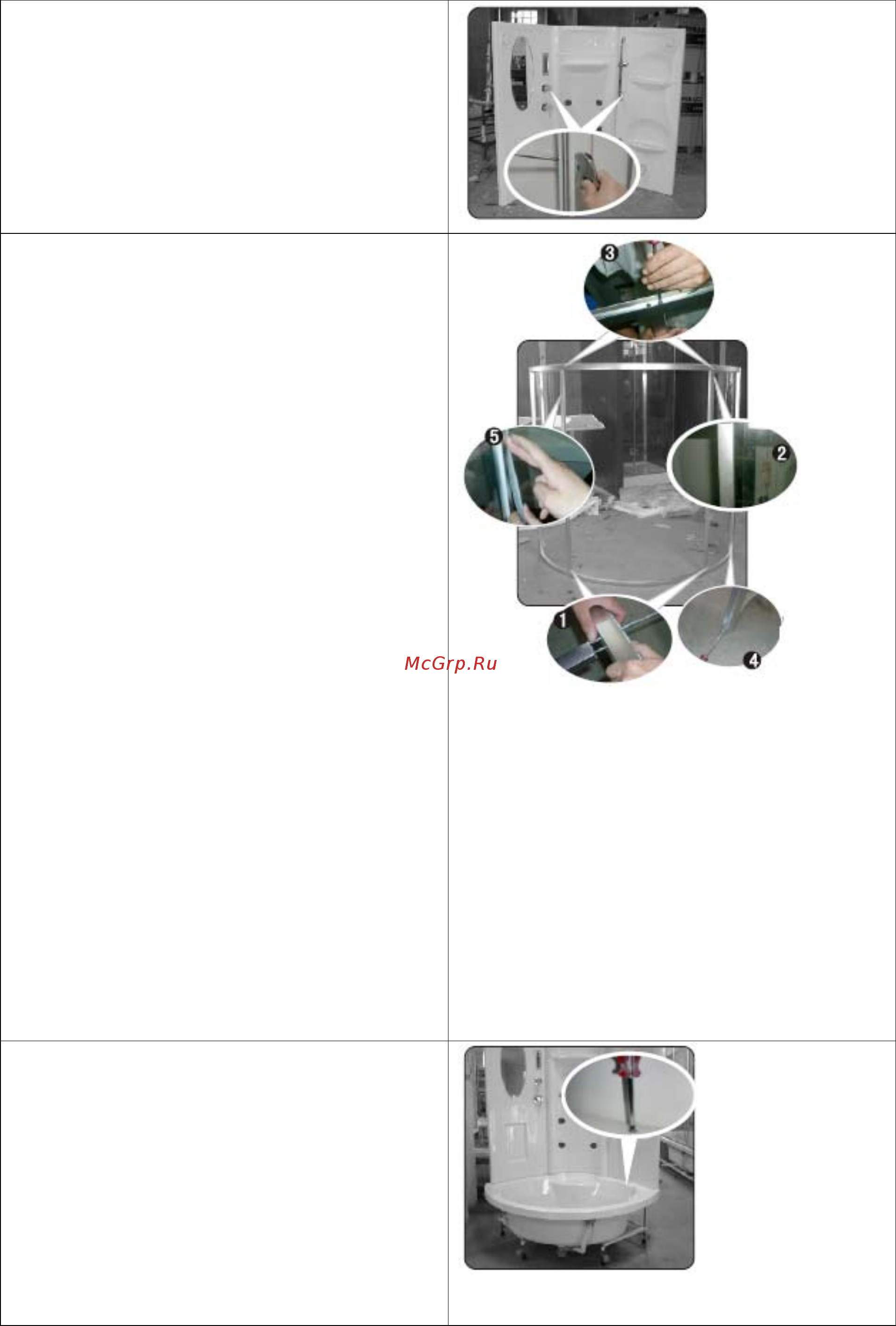

Шаг 2.
Установка стенки кабины:
Поместите левую, среднюю и правую
стенки кабины на чистый участок пола.
Используйте 12 винтов М5х20, ф5 шайбы и
М5 гайки, 4 швеллера для соединения 3
панелей вместе.
Шаг 3.
Сборка неподвижной стеклянной двери:
• Используйте 4 самореза ST4x30 для
фиксации 2 профилей #151 к нижней
рельсе, сделав отверстия в обеих
сторонах нижней рельсы. Прижмите
1 уплотнитель №1А в прорезе внизу
нижней рельсы.
• Вставьте 4 уплотнителя RV-28 в
нижнюю и верхнюю части 2
неподвижных дверных панелей
относительно. Вставьте 2 панели в
прорези 2 профилей №151.
• Используйте 4 самореза ST4x30 для
фиксации верхней рельсы к 2
профилям №151, сделав отверстия в
обеих сторонах верхней рельсы.
Прижмите 1 уплотнитель №1А в
прорезе вверху верхней рельсы.
• Выравните прорезы 2 профилей
№153 с 2 неподвижными дверными
панелями и вставьте профили.
Используйте 8 саморезов ST4x30 для
фиксации верхней и нижней рельсов
к 2 профилям №153.
• Прижмите 4 уплотнителя ТМ-15 в
промежутке между 2 неподвижными
дверными панелями и внутри
поверхностей профилей №151 и
профилей №153.
Шаг 4
Установка стенки кабины:
Установите стенку на поддоне. Используйте
4 винта М5х35, ф5 шайб и гаек М5,
предварительно зафиксировав стенку к
поддону.
(Не закручивать винты до конца, они
должны быть закручены только, когда
паровая кабина будет собрана.)
