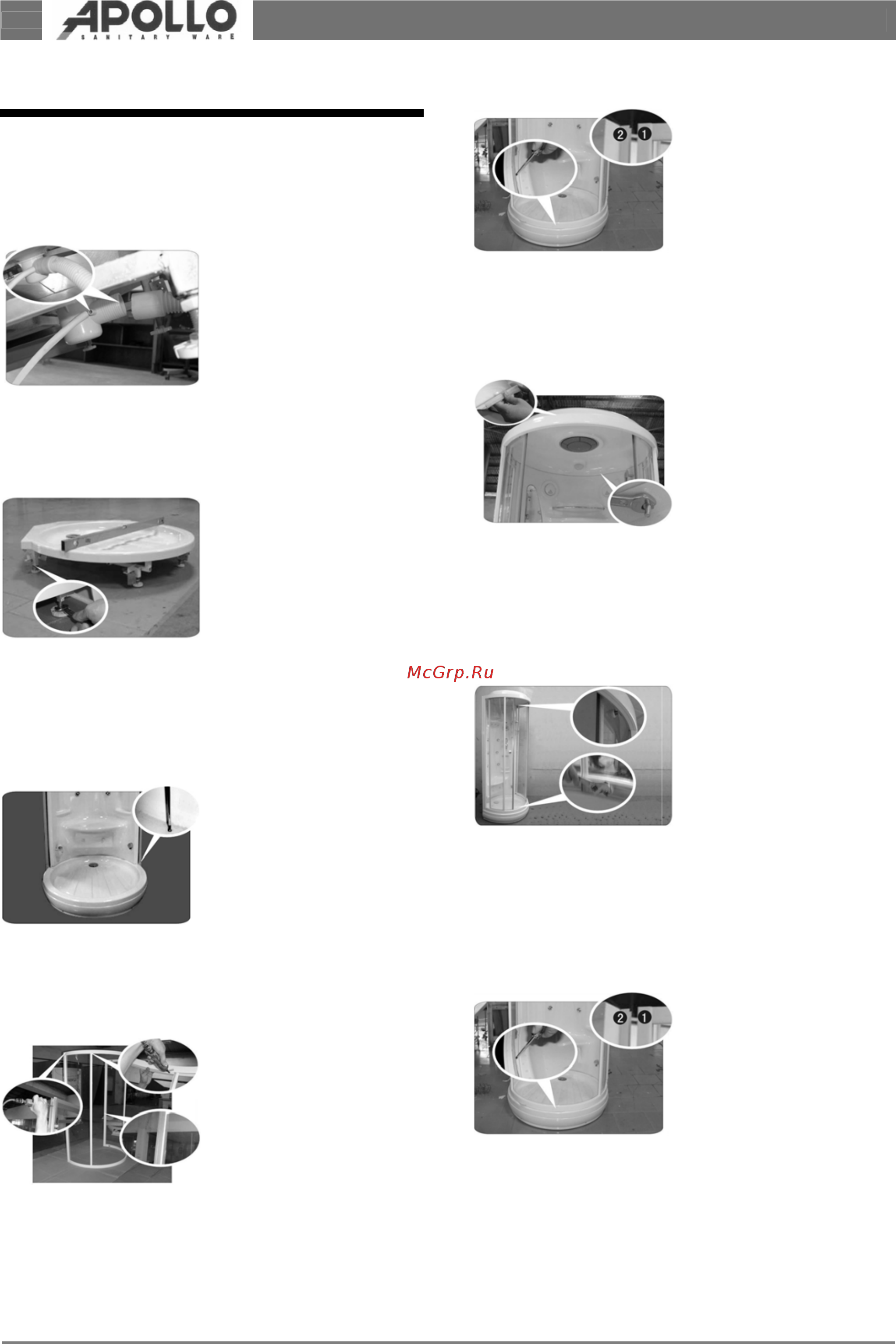

ДУШЕВАЯ КАБИНА A-0840/0841
4
Установка
Для правильной и быстрой установки кабины, необходимо
разделить процесс установки на следующие этапы:
1. Установка сливного шланга
Снимите бордюр кабины.
Поднимите заднюю часть
поддона. Соедините
большой конец сливного
шланга с коленом сливного
канала под поддоном и
вставьте противоположный
конец в сливное отверстие в
полу. Соедините
гофрированный патрубок с боковым раструбом сифона.
2. Установка поддона
Разместите поддон в зоне
установки. Используйте
уровень, чтобы выравнить
положение нижнего поддона.
(Этот шаг очень важен. Если
не выравнить положение
нижнего поддона, душевая
кабина не будет устойчива).
Если нижний поддон стоит
неровно, отрегулируйте его положение с помощью нижних
болтов с резиновыми наконечниками. Затем заблокируйте
контргайки. Установите бордюр.
3. Установка стенки кабины
Поместите стенку кабины на
нижнем поддоне (убедитесь,
что стена стоит
перпендикулярно нижнему
поддону). Используйте 4
болта М5х35, шайбы и 5 гаек
М5 для временной фиксации
стенки кабины на нижнем
поддоне (не закручивайте
плотно для последующей регулировки).
4. Сборка неподвижной панели
Используйте 8 саморезов
ST4x30, чтобы прикрепить
верхнюю и нижнюю
направляющие к двум
опорным стойкам #15.
Вставьте гребни уплотнения
в зазор между неподвижной
стеклянной панелью и
опорными стойками.
5. Установка неподвижной панели
Поместите смонтированную
неподвижную панель на
поддон. Отрегулируйте ее
положение так, чтобы
боковые стойки (1) на обеих
сторонах были в один ряд с
внутренней обшивкой (2) на
стенке кабины. Просуньте
боковые стойки через
внутреннюю обшивку. Используйте один болт ST5x2, чтобы
прикрутить нижнюю направляющую к поддону.
6. Установка верхней крышки
Вставьте гребень уплотнения
в передний край верхней
крышки. Поместите верхнюю
крышку наверх кабины и
закрепите дверную рамку с
передним краем верхней
крышки, вставленной в
желоб верхней
направляющей. Болтами
М5х20, плоскими шайбами и
гайками М5 закрепите верхнюю крышку кабины поверх стенки.
Плотно закрутите все болты, которые не были закручены на 3
этапе.
7. Установка раздвижной дверцы
Установите магнитный
уплотнитель RV-50 с левого
и правого края раздвижной
дверцы. Подвесьте верхние
ролики дверцы в желоб
верхней направляющей.
Отрегулируйте
эксцентриковые гайки на
нижних роликах так, чтобы
они вошли в желоб нижней направляющей. Убедитесь в
свободном ходе дверцы и в строго горизонтальном положении
дверного проема. Закрутите эксцентриковые гайки на пол-
оборота, затем
прикрутите контргайки.
8. Установка фурнитуры
Закрепите дверную ручку на
подвижной двери. Соедините
ручную душевую головку с
душевым шлангом.
Присоедините другой конец
душевого шланга с трубной
прокладкой к держателю для
душа. Соедините массажер
для ног со специальным
шлангом. Соедините шланг с отверстием на стене кабины. Для
всех соединений используйте прокладки.
