4

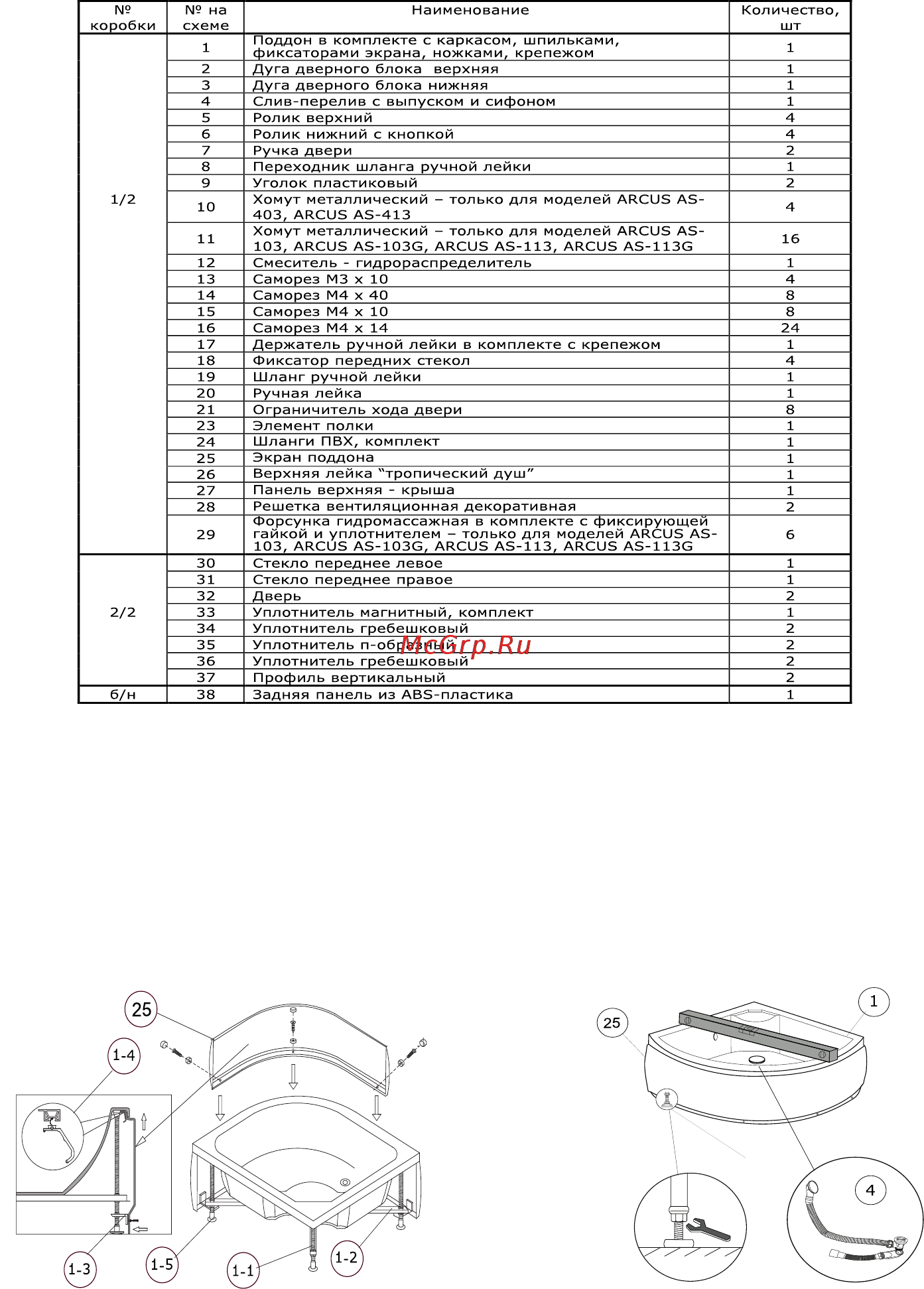

4. Комплектация
Обозначения:
1-1 Шпилька,
1-2 Каркас,
1-3 Г-образный
фиксатор
экрана,
1-4 U-образный
фиксатор
экрана,
1-5 Ножка.
5. Уста но вка и сборка душевой кабины
5.1 Монтаж и установка поддона
• Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в
пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность
пропустить шпильки в отверстия подвижного каркаса и закрутить их в посадочные места
на дне поддона. Зафиксируйте саморезами поперечины подвижных частей каркаса в пазах
стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, установ ит е
держатели экрана, ножки. Смонтируйте декоративный экран.
• Перев ерните поддон и установите его на месте эксплуатации кабины. Установите поддон
на расстоянии от стены, о беспечивающим доступ к задней части кабины.
• Cмонтируйте сифон с переливом и гофрой.
• Отрегулируйте положение поддона ножками. С помощью уровня проверь те
горизонтальность поддона, после чего затяните гайки на шпильках.
5
5.2 Монтаж смесителя-гидрораспределителя, гидромассажных форсунок (только для
моделей ARCUS AS-103, ARCUS AS-113, ARCUS AS-103G, ARCUS AS-113G), держателя
ручной лейки, переходника шланга ручной лейки, элемента полки на задней панели
Установите на це нтральную пластиковую панель эл емент полки, держатель ручной лейки,
блок cмесителя-гидрораспределителя, переходник шланга ручной лейки, гидромассажные
форсунки. Накрутите на переходник шланга ручной лейки пластиковый уголок. Соедините
ПВХ шлангом пластиковый уголок шланга ручной лейки и выход смесителя-
гидрораспределит еля для ручной лейки. Соедините ПВХ шланг ами гидромассажные
форсунки и соответствующий выход смесител я-гидрораспределителя. Зафиксируйте
соединения на ПВХ шлангах хомутами.
5.4 Установка зад ней панели
Установите и зафиксируйте заднюю панель на поддоне. Используйте саморезы и герметик
в области стыков панели, поддона и профилей.
Внимание!
Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе
дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.
5.5 Установка дверей
• Установите верхние и нижние ролики на стекла дверей.
• Установите двер ные ручки в посадочные отверстия на стеклах.
• Установите двери в две рной блок: сначала верхние ролики введите в паз верхней дуги,
затем, нажав кнопку, защелкните нижние ролики.
• Если нижние ролики не вставляются в посадочные места на дугах, либо двери после
защелкивания висят криво, то необходима регулировка роликов.
• Регулировка производится крестовой отверткой при вращении винта, расположенного на
нижней части верхних роликов. При повороте винта по часовой стрелке, дверь будет
подниматься, - против часовой, дверь будет опускаться.
• Установите магнитные упло тнители на внутренние торцы дверей, а также гребешковые
уплотнители на внешние торцы дверей;
6. Монтаж шлангов, подключение воды
Подключите горячую и холодную воду к смесителю-гидро распределителю, используя
гибкие шланги в металлической оплетке (в компле ктацию не входят). При монтаже
шлангов необходимо использовать уплотнительные рез иновые прокладки 1/2’’.
7. Функцион альная проверка и герметизация
Включите холодную и горячую воду. Проверьте герметичность соедине н иий (при
необходимости подтяните все хомуты на шлангах ПВХ). Нанесите силикон на стыки и в
углы кабины. В случае отсутствия нарушений в работе всех узлов кабины, установите
конструкцию на постоянное место вплотную к стене(ам).
Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.
8. Cмеситель-гидрораспределитель
Переключатель режимов
Выбор режима работы гидрораспределителя осуществляется путем поворота ручки в
соответствующее положение.
Смеситель
Изменяя наклон ручки (к себе – от себя) и перемещая ее в левую или правую сторону,
отрегулируйте необходимую тем пературу воды.
5.3 Сборка каркаса, установка пер едних стекол, монтаж каркаса на поддо н
• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и
зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с
помощью саморезов, таким образом, чтобы они образовали каркас-рамку.
• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла п-
образные уплотнители.
• Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.
Зафиксируйте передние стекла фиксаторами и саморезами. Установите по гребешковому
уплотнителю на передние стекла.
• Установите каркас на поддон, предварительно нанеся силикон на нижнюю плоскость
нижней дуги. Используйте саморезы для фиксации вертикальных пр офилей и задней
панели.
5.6 Сборка и монтаж крыши
Штуцер верхней лейки фиксируется гайкой на крыше кабины. На штуцер навинчивается
пластиковый уголок для соединения с ПВХ шлангом, другой конец ПВХ шланга
соединяется с выходом смесителя-гидрораспределителя. Зафиксируйте эти соединения с
помощью хомутов. Крыша прикрепляе тся к задней панели душевой кабины саморезами.
Декоративные решетки для вентиляции прикрепляются к пенели крыши саморезами.
