4

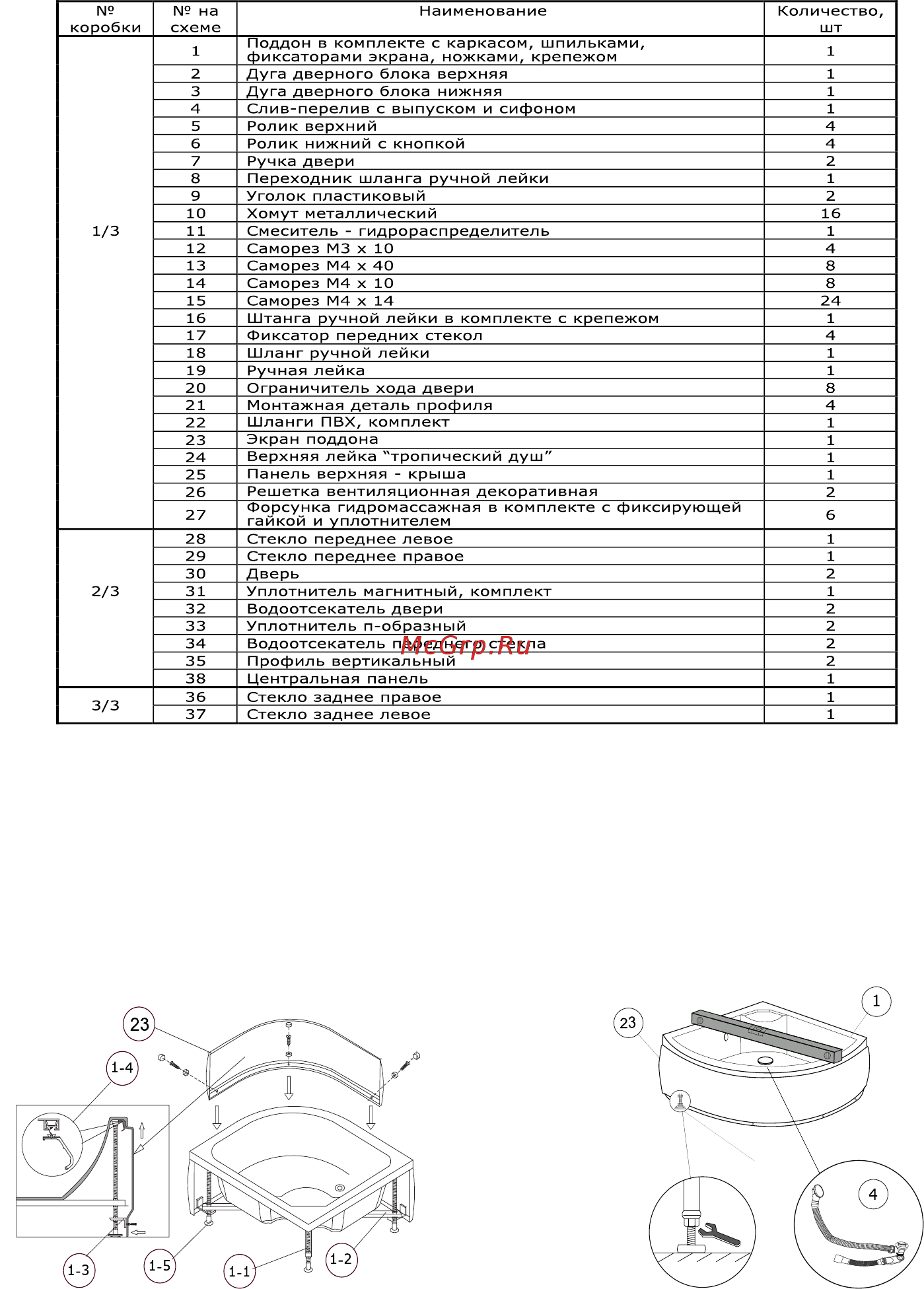

4. Комплектация
Обозначения:
1-1 Шпилька,
1-2 Каркас,
1-3 Г-образный
фиксатор
экрана,
1-4 U-образный
фиксатор
экрана,
1-5 Ножка.
5. Уста но вка и сборка душевой кабины
5.1 Монтаж и установка поддона
• Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в
пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность
пропустить шпильки в отверстия подвижного каркаса и закрутить их в посадочные места
на дне поддона. Зафиксируйте саморезами поперечины подвижных частей каркаса в пазах
стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, установ ит е
держатели экрана, ножки. Смонтируйте декор ативный экран.
• Перев ерните поддон и установите его на месте эксплуатации кабины. Установите поддон
на расстоянии от стены, обеспечивающим доступ к задней части кабины.
• Cмонтируйте сифон с перел ивом и гофрой.
• Отрегулируйте положение поддона ножками. С помощью уровня проверьте
горизонтальность поддона, после чего затяните гайки на шпильках.
5
5.2 Монтаж смесителя-гидрораспределителя, гидромассажных форсунок, штанги ручной
лейки
Установите на центральную пластиковую панель блок cмесителя-гидрораспределителя,
гидромассажные форсунки. Соедините ПВХ шлангами гидромассажные форсунки и
соответс твующий выход смесите ля-гидрораспределителя. Установите на заднее правое
стекло штангу ручной лейки. Закрутите в водопроводную трубку штанги пластиковый
уголок. Соедините ПВХ шлангом пластиковый уголок шланга ручной лейки и выхо д
смесителя-гидрораспределителя для ручной лейки (после установки задних стекол и
центральной панели на подд он). Зафиксируйте соединения на ПВХ шлангах хомутами.
5.3 Установка зад ни х и центральной панелей
Установите и зафиксируйте задние стекла и центральную панель на поддоне. Используйте
саморезы и герметик в области стыков стекол, панели и поддона.
Внимание!
Не затягивайте саморезы д о упора. Это позволит регулировать их положение в ходе
дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.
5.5 Установка дверей
• Установите верхние и нижние рол ики на стекла дверей.
• Установите двер н ые ручки в посадочные отверстия на стеклах.
• Установите двери в дверной блок: сначала верхние ролики введите в п аз верхней дуги,
затем, нажав кнопку, защелкните нижние ролики.
• Если нижние ролики не вставляются в посадочные места на дугах, либо двери после
защелкивания висят криво, то необходима ре гулировка роликов.
• Регулировка производится крестовой отверткой при вращении винта, расположенного на
нижней части верхних роликов. При повороте винта по часовой стрелке, дверь будет
подниматься, - против часовой, дверь будет опускаться.
• Установите магнитные упло тнители на внутренние торцы дверей, а также гребешковые
уплотнители на внешние торцы дверей;
6. Монтаж шлангов, подключение воды
Подключите горячую и холодную воду к смесителю-гидрораспределителю, используя
гибкие шланги в металлической оплетке (в комплектацию не вход ят). При м онтаже
шлангов необходимо использовать уплотнительные рез иновые прокладки 1/2’’.
7. Функцион альная проверка и герметизация
Включите холодную и горячую воду. Проверьте герметичность соединениий (при
необходимости подтяните все хомуты на шлангах ПВХ). Нанесите силикон на стыки и в
углы кабины. В случае отсутствия нарушений в работе всех узлов кабины, установите
конструкцию на постоянное место вплотную к стене(ам).
Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.
8. Cмеситель-гидрораспределитель
Переключатель режимов
Выбор режима работы гидрораспределителя осуществляется путем поворота ручки в
соответс твующее положение.
Смеситель
Изменяя наклон р учки (к себе – от себя) и перемещая ее в левую или правую сторону,
отрегулируйте необходимую тем п ературу воды.
5.4 Сборка каркаса, установка пер едних стекол, монтаж ка ркаса на поддон
• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и
зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с
помощью саморезов, таким образом, чтобы они образовали каркас-рамку.
• Перед установко й передних стекол, наденьте на одну из сторон каждого стекла п-
образные уплотнители.
• Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.
Зафиксируйте передние стекла фиксато рами и саморезами. Установите водоотсекател и на
передние стекла.
• Установите каркас на поддон, предварительно нанеся силикон на нижнюю плоскость
нижней дуги. Используйте саморезы для фиксации вертикальных профилей и задней
панели.
5.6 Сборка и монтаж крыши
Штуцер верхней лейки фиксируется гайкой на крыше кабины. На штуцер навинчивается
пластиковый уголок для соединения с ПВХ шлангом , другой конец ПВХ шланг а
соединяется с выходом смесителя-гидрораспределителя. Зафиксируйте эти с оединения с
помощью хомутов. Крыша прикрепляе тся к задней панели душевой кабины саморезами.
Декоративные решетки для вентиляции прикрепляются к пенели крыши саморезами.
