ARCUS AS-114G [5/6] Установка и сборка душевой кабины

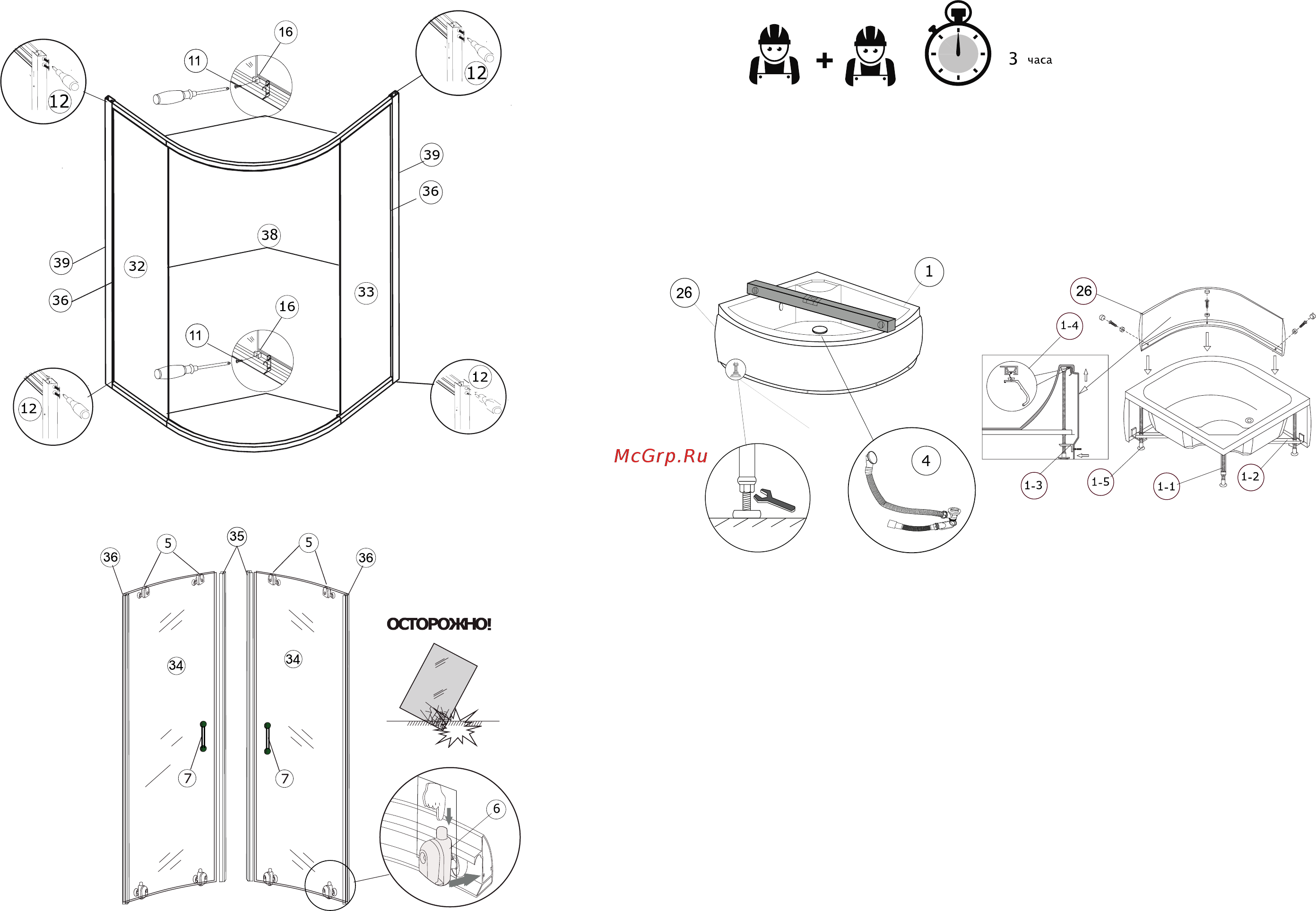

Схема сборки каркаса и установки передних стекол

Схема установки дверей

- ориентировочное время

сборки и установки

5.2 Монтаж смесителя-г идрораспределителя, штанги ручной лейки, полки

Установите на центральную п анель блок cмесителя-гид рораспределителя. С оедините ПВХ

шлангом линию гидромассажных форсунок и соответс твующий выход смесителя-

гидрораспределит еля.

Установите на заднее стекло штангу ручной лейки. Закрутите в водопроводную трубку

штанги пластиковый уголок. Соедините ПВХ шлангом пластиковый уголок шланга ручной

лейки и выход смесителя-гидрораспределителя для ручной лейки (после установки задн их

стекол и центральной панели на поддон).

Закрутите пластиковый угол ок в излив подд она. Соедините ПВХ шлангом пластиковый

уголок излива и выход смесителя-гидрораспределителя для излива (после установки

задних стекол и центральной панели на поддон).

Зафиксируйте соединения на ПВХ шлангах хомутами.

5.3 Установка задних и центр альной панел ей

Установите и зафиксируйте задние стекла и центральную панель на поддоне. Используйте

саморезы и герметик в области стыков стекол, панели и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.

5.1 Монтаж и установка поддона

•Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в

пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность

пропустить шпиль ки в отверстия подвижного каркаса и закрутить их в по садочные ме ста

на дне поддо на. Зафиксируйте саморезами поперечины подвижных частей каркаса в пазах

стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, установите

держатели экрана, ножки. Смонтируйте декоративный экран.

•Переверните поддон и установите его на месте эксплуатации кабины. Установите поддон

на расстоянии от сте ны, обеспечивающим доступ к задней части кабины.

•Cмонтируйте сифон с переливом и гофрой.

•Отрегулируйте положение поддона ножками. С помощью уровня проверьте

горизонтальность поддона, после чего затяните гайки на шпильках.

5. Установка и сборка душевой кабины

Обозначения:

1-1 Шпилька,

1-2 Каркас,

1-3 Г-образный фиксатор экрана,

1-4 U-образный фиксатор экрана,

1-5 Ножка.
