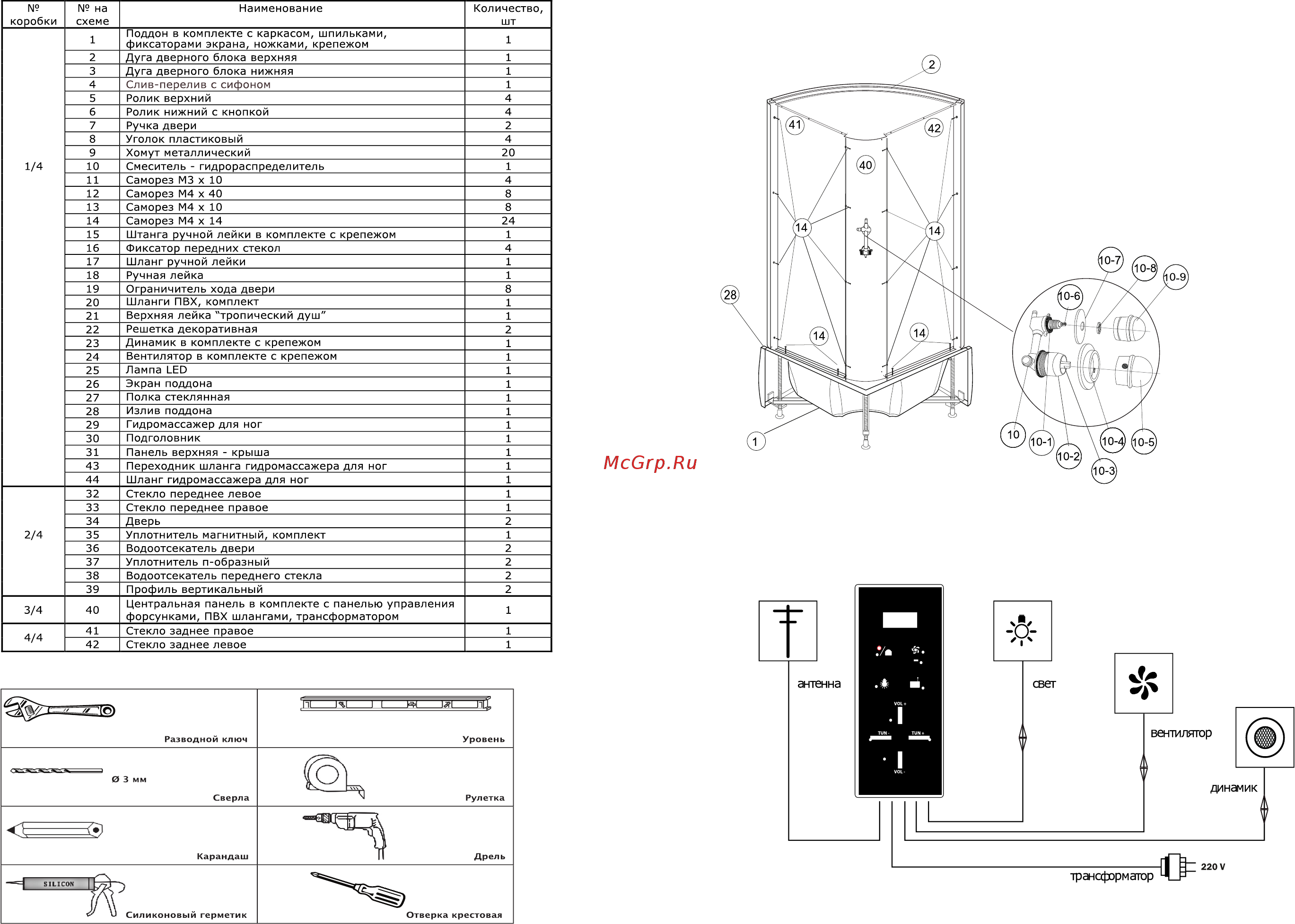

ARCUS AS-115 [4/6] Cхема установки центральной и задних панелей

4. Комплектация

Инструменты, необходимые для сборки

Обозначения:

10 Cмеситель-гидрораспределитель,

10-1 Фиксатор картриджа

гидрораспределит еля,

10-2 Фиксатор картриджа смесителя,

10-3 Картридж смесителя,

10-4 Гайка фиксатора картриджа смесителя,

10-5 Ручка смесителя,

10-6 Картридж гидрораспределителя,

10-7 Накладка декоративная,

10-8 Гайка фиксатора картриджа,

гидрораспределит еля,

10-9 Ручка гидрораспределителя.

Cхема установки центральной и за дних панелей

С хе ма электрических соединений
