5.5 Установка дверей

•Установите верхние и нижние ролики на стекла дверей.

•Установите две рные ручки в посадочные отверстия на стеклах.

•Установите двери в дверной блок: сначала верхние ролики введите в паз верхней дуги,

затем, нажав кнопку, защелкните нижние ролики.

•Если нижние ролики не вставляются в посадочные места на дугах, либо двери после

защелкивания висят криво, то необходима регулировка роликов.

•Регулировка производится крестов ой отверткой при вращении винта, расположенного на

нижней части верхних роликов. При повороте винта по часовой стрелке, дверь будет

подниматься, - против часовой, дверь будет опускаться.

•Установите магнитны е уплотнители на внутренние торцы дверей, а также водоотсекатели

на внешние торцы дверей;

6. Монтаж электрических контактов, шланг ов, подключение воды

•Подключите контакты проводов согласно указателям на разъемах панели управления,

лампы, вентилятора, динамика.

•Подключите горячую и холодную воду к смесителю-гидрораспределителю, используя

гибкие шланги в металлической опле тке (в ко мплектацию не входят). При монтаже

шлангов необходимо использовать уплотнительные рез иновые прокладки 1/2’’.

7. Функцион альная проверка и герметизация

Включите холодную и горячую воду. Проверьте герметичность соединениий (при

необходимости подтяните все хомуты на шлангах ПВХ). Нанесите силикон на стыки и в

углы кабины. В случае отсутствия нарушений в работе всех узлов кабины, установите

конструкцию на постоянное место вплотную к стене(ам).

Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.

8. Cмеситель-гидрораспределитель

Переключатель режимов

Выбор режима работы гидрораспределителя ос уществляется путем поворота верхней ручки

в соответствующее положение: ручная лейка, верхняя лейка "тропический душ",

гидромассажные фор сунки, излив поддона.

Смеситель

Изменяя наклон ручки (к себе – от себя) и перемещая ее в левую или правую сторо н у,

отрегулируйте необходимую тем пературу воды.

9. Повседневный уход

Рекомендуется ежеднев н о протирать кабину мягкой тряпочкой, смоченной в нейтральном

моющем средстве.

Для устойчивых загрязнениий рекомендуется использовать зубную пасту или слабый

раствор уксуса, затем промыть поверхность чистой водой. Чистку отл ожений производить

слабым кисло тным р аствором, например, лимонным соком или уксусом, затем пр омыть

поверхность чистой водой. Не разрешается использовать моющие сре дства с

коррозионным воздействием, а также сливать в поддон ржавую воду.

Эксплуатация душевой кабины должна производится в сухом проветриваемом помещени

5.4 Сборка каркаса, установка пер едних стекол, монтаж каркаса на поддо н

•Установите ограничители хода дверей на верхний и нижний профили. Соедините и

зафиксируйте ве рхний и нижний профили дверного блока с вертикальными профилями с

помощью саморезов, таким образом, чтобы они образовали каркас-рамку.

•Перед установкой передних стекол, наденьте на одну из сторон каждого стекла п-

образные уплотнители.

5.6 Сборка и монтаж крыши

Штуцер верхней лейки фиксируется г айкой на крыше кабины. На штуцер навинчивается

пластиковый уголок для соединения с ПВХ шлангом, другой конец ПВХ шланга

соединяется с выходом смесителя-гидрораспределителя. Зафиксируйте э ти соединения с

помощью хомутов.

Вентилятор, д инам ик, трансформатор, декоративные решетки прикрепляются к панели

крыши саморезами.

Крыша прикрепляется к задним панелям душевой кабины саморезами.

•Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.

Зафиксируйте передние стекла фиксаторами и саморезами.

•Установите каркас на поддон, предваритель но нанеся силикон на нижнюю плоскость

нижней дуги. Используйте саморезы для фиксации вертикальных профилей и боковых

панелей.

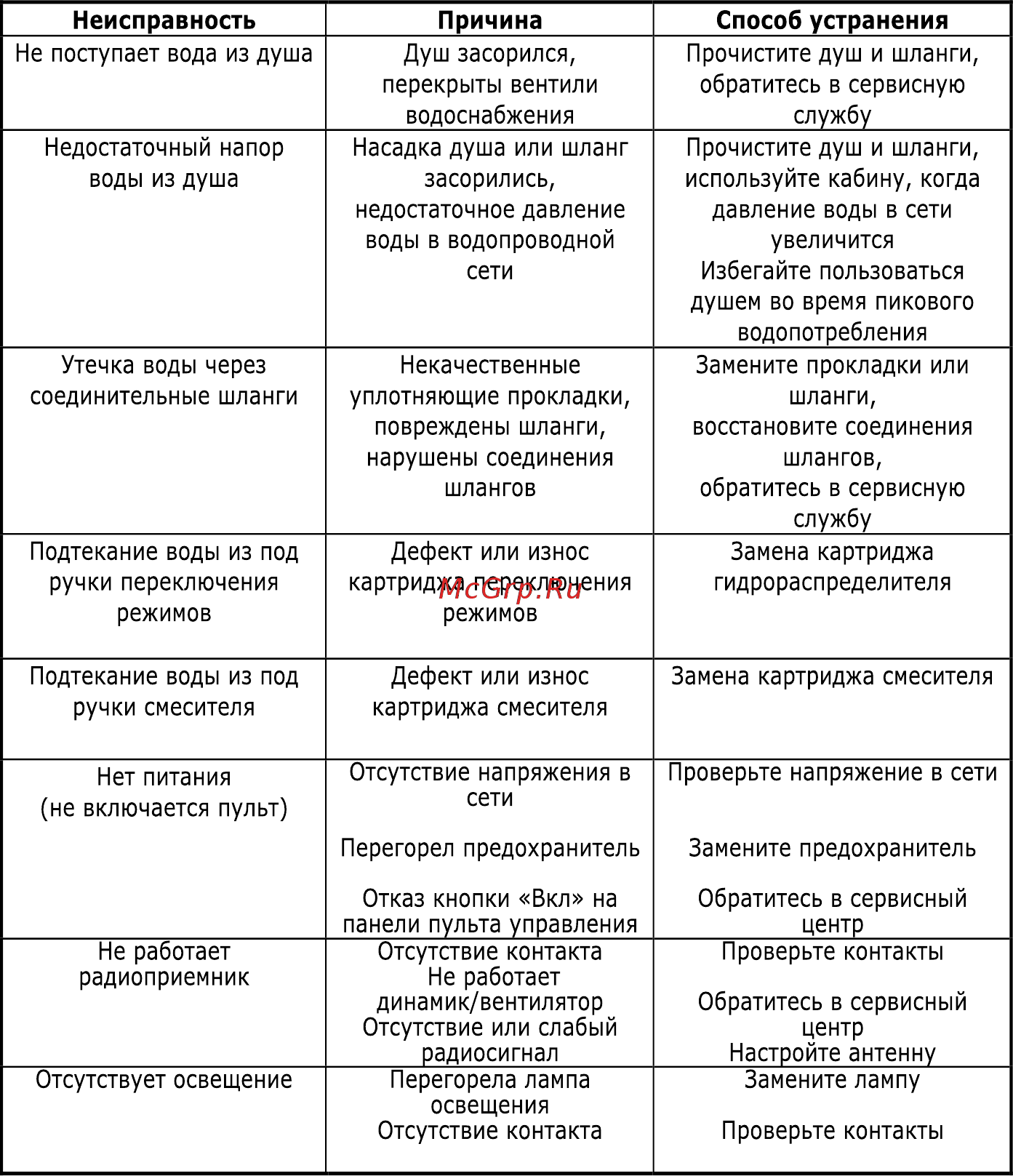

10. Возможные неисправности и способы их устранения
