Инструкция по монтажу и эксплуатации Страница: 4

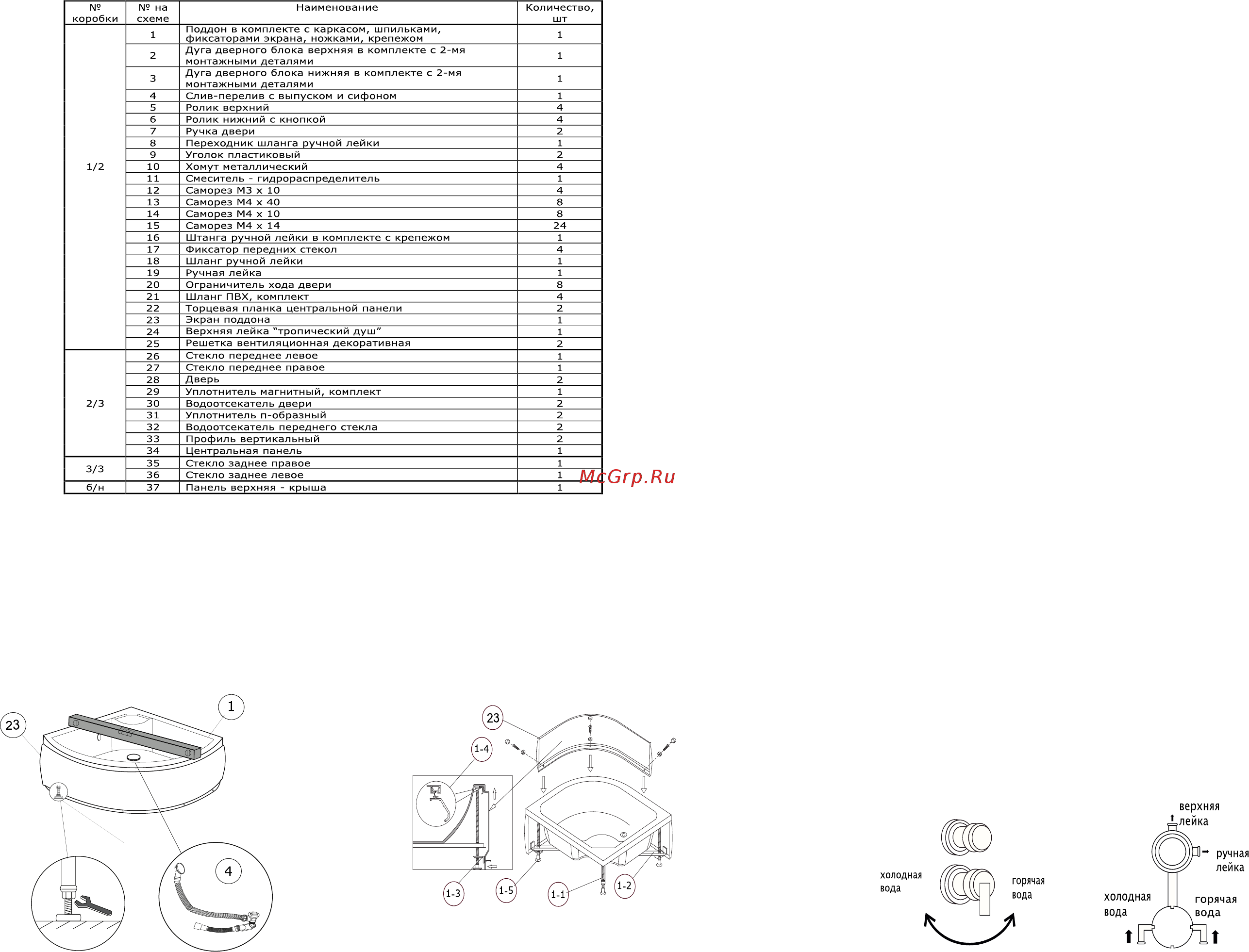

ARCUS AS-111-9 [4/4] Комплектация

4. Комплектация

5. Уста но вка и сборка душевой кабины

5.1 Монтаж и установка поддона

•Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в

пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность

пропустить шпильки в отверстия подвижного каркаса и закрутить их в посадочные места

на дне поддона. Зафиксируйте саморезами поперечины подвижных частей каркаса в пазах

стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, установите

держатели экрана, ножки. Смонтируйте декоративный экран.

•Переверните поддон и установите его на месте эксплуатации кабины. Установите поддон

на расстоянии от стен ы, обеспечивающим доступ к задней части кабины.

• Cмонтируйте сифон с переливом и гофрой.

•Отрегулируйте положение поддона ножками. С помощью уровня проверьте

горизонтальность поддона, после чего затяните гайки на шпильках.

Обозначения:

1-1 Шпилька,

1-2 Каркас,

1-3 Г-образный фик-

сатор экрана,

1-4 U-образный фик-

сатор экрана,

1-5 Ножка.

5.2 Монтаж смесителя-гидрораспределителя, штанги ручной л ейки и

переходника шланга ручной л ейки на центральной панели

Установите на центральную пластиковую панель штангу ручной лейки, блок cмесителя-

гидрораспределит еля, а также переходник шланга ручной лейки. Накрутите на переходник

шланга ручной лейки пластиковый уголок. Соедините ПВХ шлангом пластиковый уголок

переходника шл анга ручной лейки и выход смесителя-гидрораспределителя для ручной

лейки. Зафиксируйте эти соединения хомутами.

5.3 Установка зад ни х и центральной панелей

Установите и закрепите задние панели и центральную панель на поддоне. Ис п ользуйте

саморезы и герметик в области стыков панелей и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.

• Регулировка производится крестовой отверткой при вращении винта, расположенного на

нижней части верхних ролков. При повороте винта по часовой стрелке, дверь будет

подниматься, - против часовой, дверь будет опускаться.

• Установите магнитные уплотнители на внутренние торцы дверей, а также водоотсекатели

на внешние торцы дверей;

6. Монтаж шлангов, подключение воды

Подключите горячую и холодную воду к смесителю-гидрораспределителю, используя

гибкие шланги в металлической оплетке (в комплектацию не входят). При монтаже

шлангов необходимо использовать уплотнительные рез иновые прокладки 1/2’’.

7. Функцион альная проверка и герметизация

Включите холодную и горячую воду. Проверьте герметичность соединениий (при

необходимости подтяните все хомуты на шлангах ПВХ). Окончательно уст ановите кабину

на место эксплуатации. Нанесите силикон на стыки и в углы кабины. В случае отсутствия

нарушений в работе всех узлов кабины, установите ко нструкцию на постоянное место

вплотную к стене(ам).

Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.

8. Cмеситель-гидрораспределитель

Подключение подачи воды

Регулировка температуры

и напора воды

5.6 Сборка и монтаж крыши

Верхняя л ейка фиксируется гайкой на кры ше кабины. На переходник верхней лейки

навинчивается пластиковый уголок для подключения к ПВХ шлангу. Другой конец шланга

подключается к выходу с месителя-гидрораспределителя. Cоединения ПВХ шланга

фиксируюся хомутамми. С врутренней стороны крыши при помощи самррезов

прикрепляются декоративные ве нтиляционные решетки. Крыша фиксируется к задним

пмнелям душевой кабины саморе з ами.

5.4 Сборка каркаса, установка пер едних стекол, монтаж каркаса

• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и

зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с

помощью саморезов, чтобы они образовали каркас-рамку.

• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла п-

образные уплотнители.

• Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.

Зафиксируйте передние стекла фиксаторами и саморезами. Установите по одному

водоотсе кателю на передние стекла.

• Установите дверной блок на поддон, предварительно нанеся силикон на нижнюю

плоскость нижней дуги. Используйте саморезы для крепежа вертикальных профилей и

задних стекол.

5.5 Установка дверей

• Установите верхние и нижние ролики на стекла дверей.

• Установите двер ные ручки в посадочные отверстия на стеклах.

• Установите двери в д верной блок: сначала верхние ролики введите в паз верхней дуги,

затем, нажав кнопку, защелкните нижние ролики.

• Если нижние ролики не вставляются в посадочные места на дугах, либо двери после

защелкивания висят криво, то необходима регулировка роликов.

ARCUS AS-111-9 [4/4] Комплектация
