ARCUS STYLE S-01G [4/4] Установка и сборка душевой кабины 5 монтаж и установка поддона

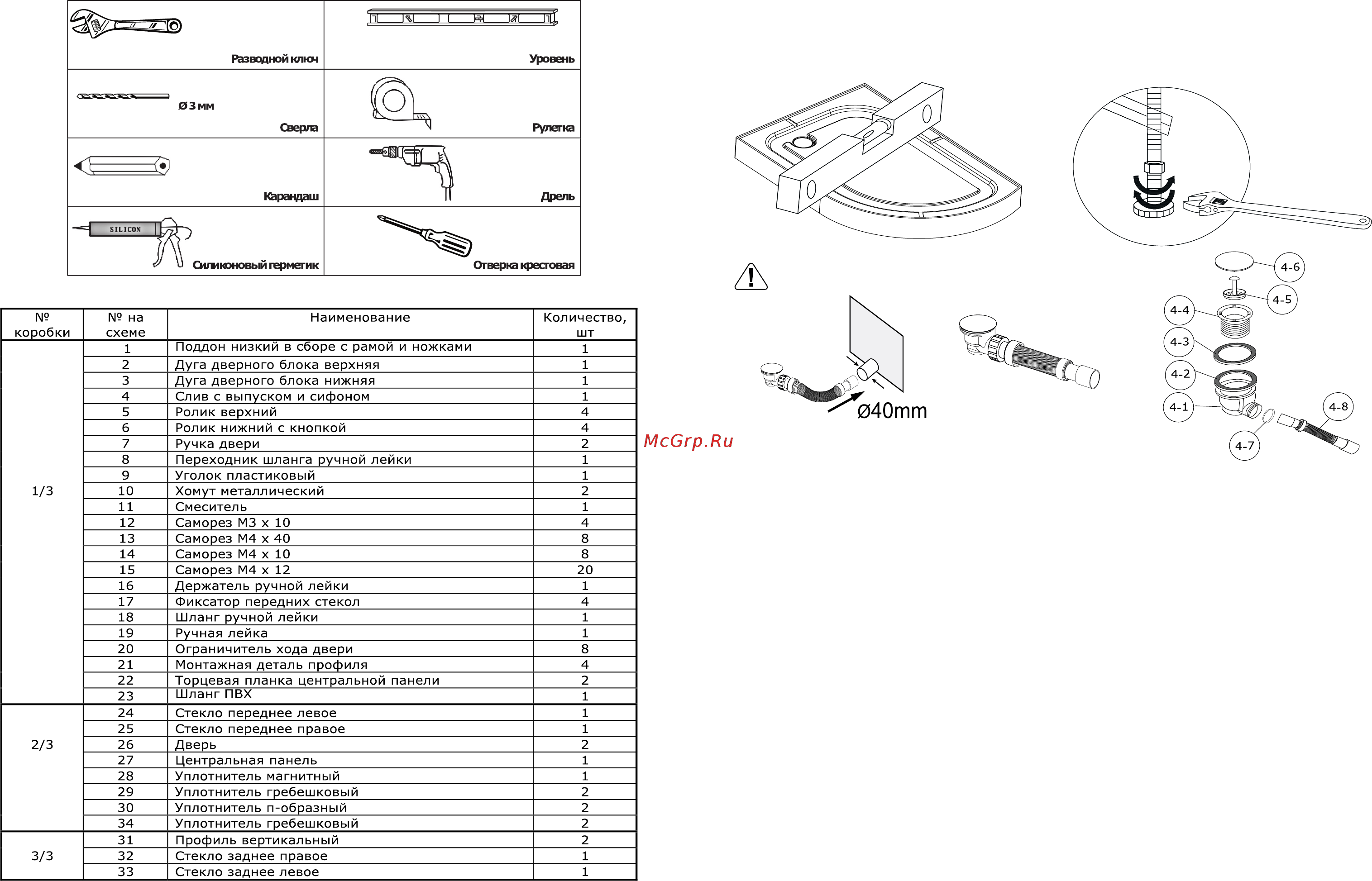

4. Комплектация

Инструменты, необходимые для сборки

5. Уста но вка и сборка душевой кабины

5.1 Монтаж и установка поддона

• Установите поддон на подходящее место и отрегулируйте положение ножками. С помощью

уровня проверьте горизонтальность поддона, после чего затяните гайки на винтах.

• Смонтируйте сифон с гофрой;

• Установите поддон на месте эксплуатации кабины.

• При помощи уровня и регулируемых ножек установите поддон строго горизонтально.

Обозначения:

4-1 Cифон

4-2 Прокладка сифона нижн.

4-3 Прокладка сифона верхн.

4-4 Гидрозатвор

5.2 М онтаж смесителя, держателя ручной л ейки и переходника шланга

ручной лейки на центральной панели

Установите на центральную пластиковую панель держатель ручной лейки, блок cме сителя,

а также переходник шланга ручной лейки. Накрутите на пере хо дник шланга ручной лейки

пластиковый уголок. Соедините ПВХ шлангом пластиковый уголок шланга ручной лейки и

выход смесителя для ручной лейки. Зафиксируйте эти соединения с помощью хомутов.

5.3 Установка зад ни х и центральной панелей

Установите и зафиксируйте задние стекла и централь н ую панель на поддоне. Используйте

саморезы и герметик в области стыков с текол, панели и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.

5.4 Сборка каркаса, установка пер едних стекол, монтаж ка ркаса

• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и

зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с

помощью саморезов, чтобы они образовали каркас-рамку.

• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла п-

образные уплотнители.

• Вставь те передние стекла в посадочные пазы вертикальных профилей до упора.

Зафиксируйте передние стекла фиксаторами и саморезами. Установ ите по гребешковому

уплотнителю на передние стекла.

• Установите дверной блок на поддон, предварительно нанеся силикон на нижнюю

плоскость нижней дуги. Используйте саморезы для фиксации ве ртикальных профилей и

задних стекол.

4-5 Волосоулавливат ель

4-6 Декоративная крышка

4-7 Прокладка гофры

4-8 Гофра сливная 40 мм
