ARCUS STYLE S-05 [5/6] Установка и сборка душевой кабины

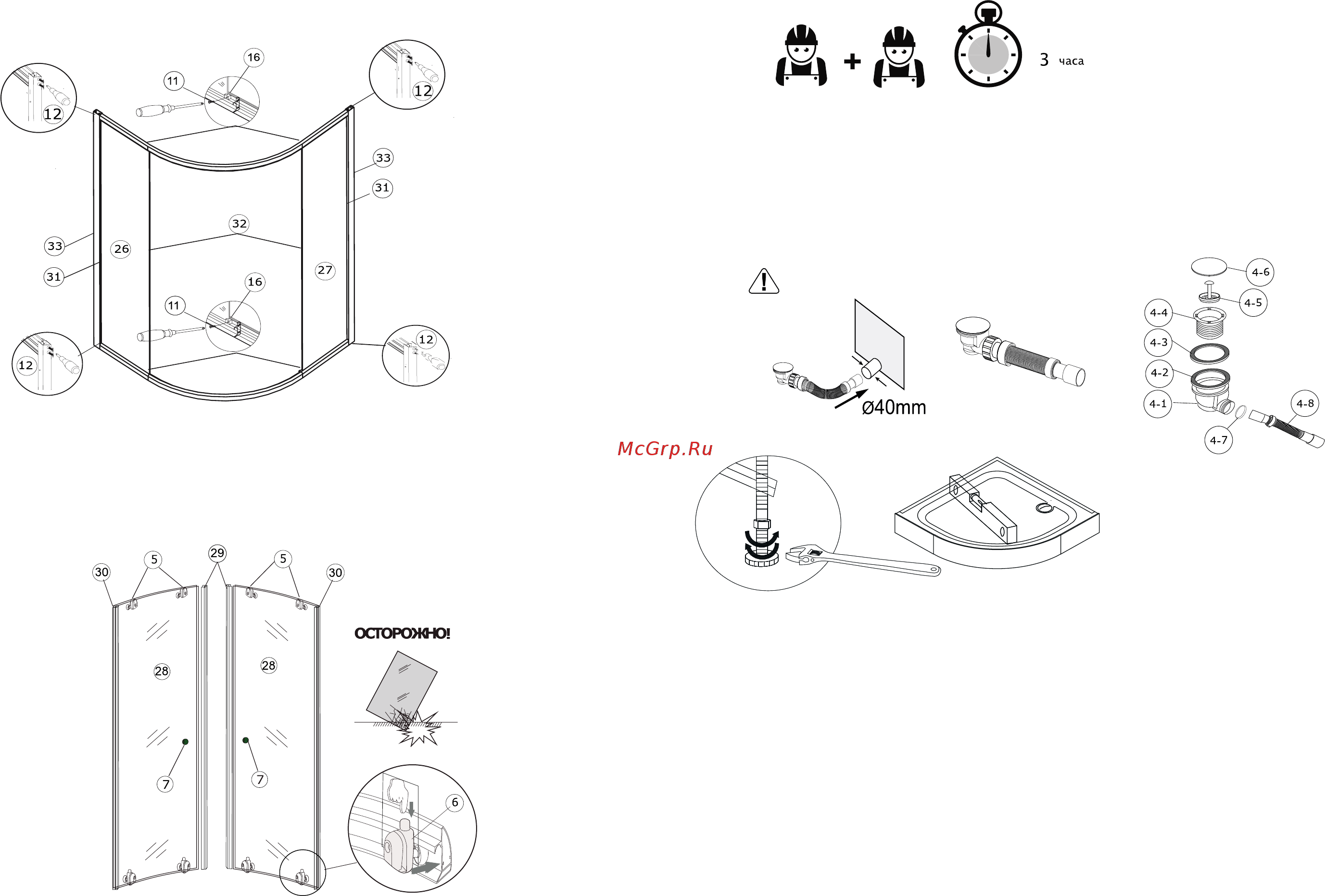

Схема сборки каркаса и установки передних стекол

Схема установки дверей

- ориентировочное время

сборки и установки

5.2 Монтаж смесителя-г идрораспределителя, штанги ручной лейки

Установите на центральную п анель блок cмесителя-гид рораспределителя. С оедините ПВХ

шлангом линию гидромассажных форсунок и соответс твующий выход смесителя-

гидрораспределит еля. Установите на заднее стекло штангу ручной лейки. Закрутите в

водопроводную трубку штанги пластиковый уголок. Соедините ПВХ шланг ом пластиковый

уголок шланга ручной лейки и выход смесителя-гидрораспределителя для ручной лейки

(после установки задних стекол и центральной панели на поддон). Зафиксируйте

соединения на ПВХ шлангах хомутами.

5.3 Установка задних и центр альной панел ей

Установите и зафиксируйте задние стекла и центральную панель на поддоне. Используйте

саморезы и герметик в области стыков стекол, панели и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.

5.4 Сборка каркаса, установка передних стекол, монтаж каркаса на поддон

• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и

зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с

помощью саморезов, таким образом, чтобы они образовали каркас-рамку.

• Перед установкой передних стекол, наденьте на одну из сто рон каждого стекла п-

образные уплотнители.

• Вставьте передние стекла в посадочные пазы верт икальн ых профилей до упора.

Зафиксируйте передние стекла фиксаторами и саморезами. Установите во доотсекатели на

передние стекла.

5. Установка и сборка душевой кабины

Обозначения:

1-1 Шпилька,

1-2 Каркас,

1-3 Г-образный фиксатор экрана,

1-4 U-образный фиксатор экрана,

1-5 Ножка.

5.1 Монтаж и установка поддона

•Установите поддон на подходящее место и отрегу лируйте положение

ножками. С помощью уровня проверьте горизонтальность поддона, пос ле

чего затяните гайки на винтах.

•Смонтируйте сифон с гофрой;

•Установите поддон на месте эксплуатации кабины.

•При помощи уровня и регулируемых ножек установите под дон строго

горизонтально.
