2
ПАСПОРТ ИЗД ЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВЫХ КАБИН
STYLE S-08 L
STYLE S-08 R
Уважаемые покупатели!
Благодарим Вас за приобретение душевой кабины марки STYLE. Надеемся, что эта
покупка оправдает Ваши ожидания.
Приобретенное Вами оборудование произведено в соответствии с современными
техническими стандартами, отвечает строительным и санитарным нормам и
адаптировано для эксплуатации в России. Внимательно прочитайте это руководство
по установке и эксплуатации. Оно содержит важную информацию для безопасного
монтажа, использования и обслуживания.
Душевая кабина предназначена для использования в ванных комнатах и бытовых
помещениях санитарно-гигиенического назначения. Элементы упаковки,
пластиковые пакеты, ме таллические скрепки м огут быть потенциально опасны для
детей, поэтому в ыбросите упаковку сразу же после установки кабины или уберите в
недоступное место. Убедитесь в том, что Ваша кабина н е повреждена и полностью
укомплектована. Регулятор под ачи воды при открыт ии должен находиться в среднем
положении во избежание температурного шока.
Производитель не несет ответств енности за неисправности в работе душевой
кабины, которые являются следствием неправильной установки. В случае
обнаружения неисправности обратитесь к продавцу или в сервисный центр.
Производитель вправе изменять характерист ики изделия и его комплектацию (не
ухудшающие технические и эксплуатационные параметры изделия) без
предварительно го уведомления.
М одели: S-08 L (левое исполнение), S-08 R (правое исполнение)
1. Описание и характеристики
• тип: душевая кабина;
• поддон: низкий, 15 см;
• форма поддона: асимметр ия;
• размеры поддон а: 120 x 80 cм;
• высота кабины: 215 см;
• ручки дверей: белые;
• верхняя лейка «тропический душ»;
• слив с сифоном;
Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления
рекомендуется устанавка редукторов давления воды. Перепад давления в трубах
горячей и холодной воды не должен превышать 10%.
Присоединительные размеры горячего и холодного трубопроводов 1/2”, диаметр
сливного отверстия 1-1/2” (40 мм). Для обеспечения слива воды из поддона центр
фановой трубы должен располагаться на высоте не более 75 мм от уровня пола.
• профиль: белый алюминиевый;
• центральная панель: пластик белый;
• фронтальные стекла: матовые фактурные;
• задние стекла: белые мато вые;
• ролики дверей: регулируемые;
• двухрежимный смеситель;
• ручная лейка;
Установка душевой кабины дол жна производиться специализированным
сервисным центром. В противном случае Вы лишитесь права на
гарантийное обслуживание.
2. Требования к установке и п одключению
• Подключение воды нео бходимо выполнять с помощью гибких шлангов в
металлической оплетке (в комплектацию не входят). При монтаже кабины
необходимо располаг ать шланги подачи воды так, чтобы предо твратить их перегиб.
• Не допускается подключение блока смесителя-гидрораспределителя
непосредств енно к металлопластиковым или полипропиленов ым трубам.
• Требуемая высота расположения водорозеток подачи воды – 1100 мм от уровня
пола.
• При подготовке водоп роводных коммуникаций для подключения оборудования
необходима установка фильтров механической очистки воды, со степенью очистки
не менее 100 мкр. Фильтры, редукторы давле ния воды в серийную комплектацию
оборудования не входят.
Перед началом установки проверьте комплектность душевой кабины и
убедитесь в отсутствии повреждений, полученных во время
транспортировки; подготовьте место для установки кабины в со ответствии
с требованиями данной инструкции.
7

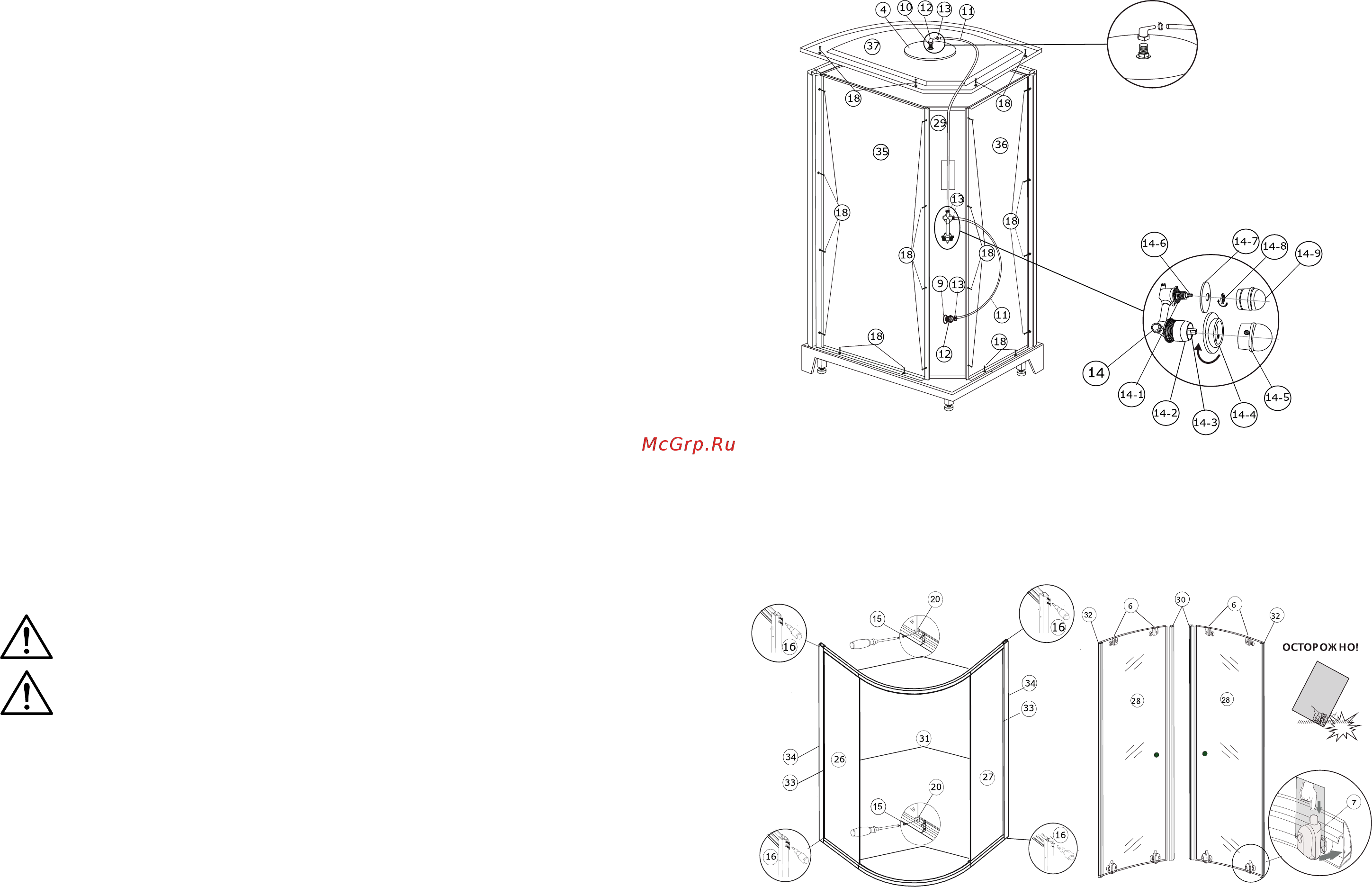

Cхема установки центрально й и задних панелей
Обозначения:
14 Cмеситель-гидрораспределитель
14-1 Фиксатор картриджа
гидрораспределит еля
14-2 Фиксатор картриджа смесителя
14-3 Картридж смесителя
14-4 Гайка фиксатора картриджа
смесителя
Схема сборки каркаса и установки
передних стекол
Схема установки дверей
14-5 Ручка смесителя
14-6 Картридж
гидрораспределит еля
14-7 Накладка декоративная
14-8 Гайка фиксатора картриджа
гидрораспределит еля
14-9 Ручка гидрораспределителя
