32 33

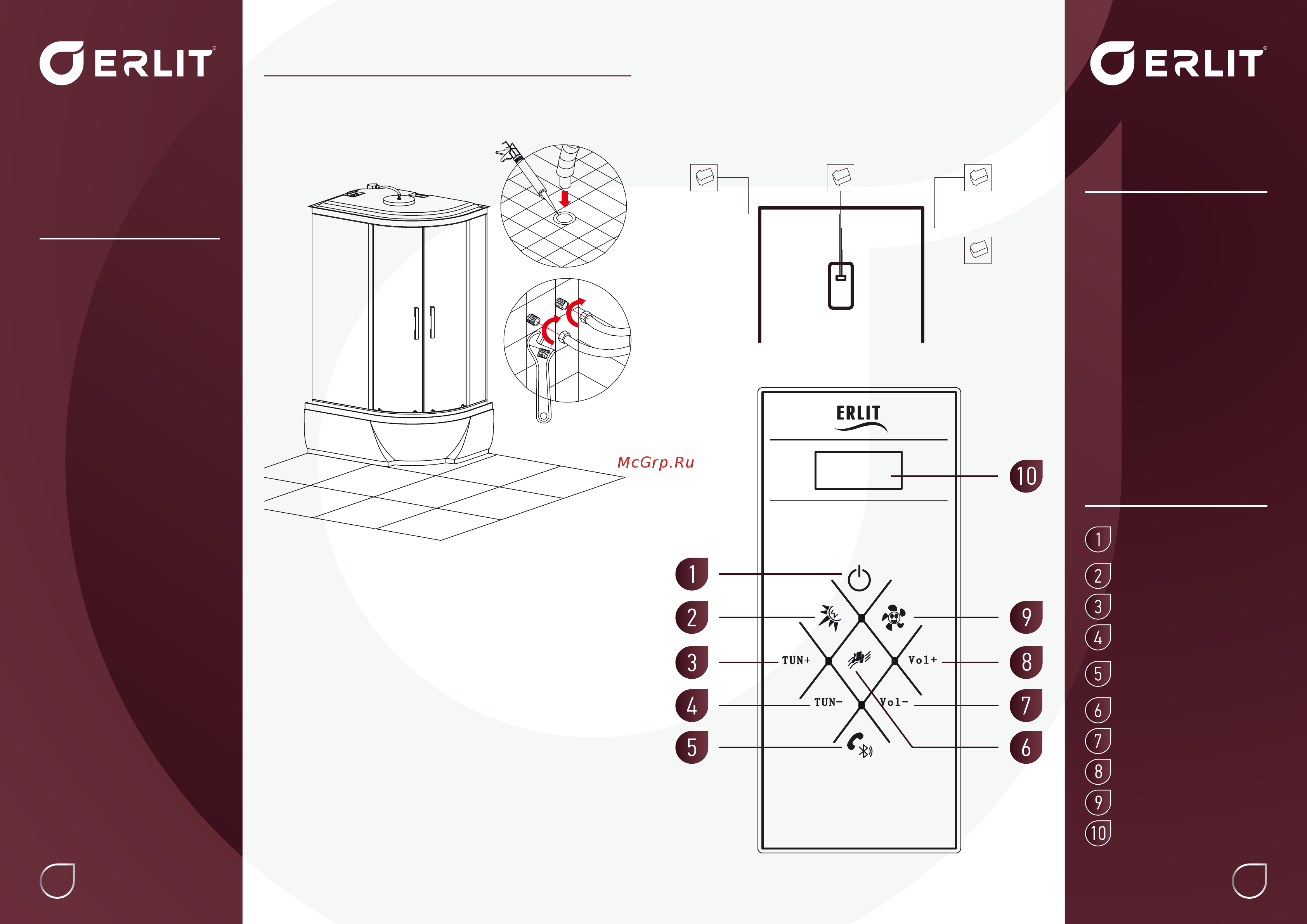

ШАГ 30 | STEP 30
Соедините магистральные трубы в
стене со шлангами подводки холодной
и горячей воды (в комплекте кабины
не идут), затем подсоедините их к
смесителю кабины. Удостоверьтесь, что
нет протечек. Вставьте шланг слива в
отверстие для слива, обработайте его
силиконовым клеем. И теперь, закончив
монтаж, подождите 24 часа, после чего
подключите электричество и воду.
Поместите кабину в мест
о окончательной
установки в вашей ванной комнате. Не
забудьте, что пользоваться ею можно
только спустя 24 часа после монтажа.
[EN] Connect metal pipes in the wall with
cold and hot water pipes, then fasten
them. Make sure that there are no leaks.
Insert a discharge hose into discharge
hole and treat it with silicone glue. And
now, aſt er fi nishing installation wait for
24 hours, aſt er which connect the electric
power and water.
Place the cabin in the place of fi nal
installation in your bathroom. Don’t forget
that you can start using it only 24 hours
aſt er installation.
МОНТАЖ
ДУШЕВОЙ КАБИНЫ
SHOWER CABIN
INSTALLATION
ЭЛЕКТРИЧЕСКАЯ
СХЕМА
12V
динамик верхний душ вентилятор
трансформатор
пульт
12V
ИНСТРУКЦИЯ ПО
ИСПОЛЬЗОВАНИЮ
ПУЛЬТА УПРАВЛЕНИЯ
MANUAL FOR REMOTE
CONTROL USAGE:
Включение/выключение
пульта управления
Control panel on/off switch
Включение освещения
Lighting switch
Клавиша настройки вверх
Up adjustment key
Клавиша настройки вниз
Down adjustment key
Включение телефона/
Bluetooth
Phone / Bluetooth switch
Включение радио
Radio on/off switch
Уменьшение громкости
Volume down
Увеличение громкости
Volume up
Включение вентиляции
Ventilation switch
Табло индикации
Indication table
