Teuco 205 [2/2] I смотровая и вентиляционная панель

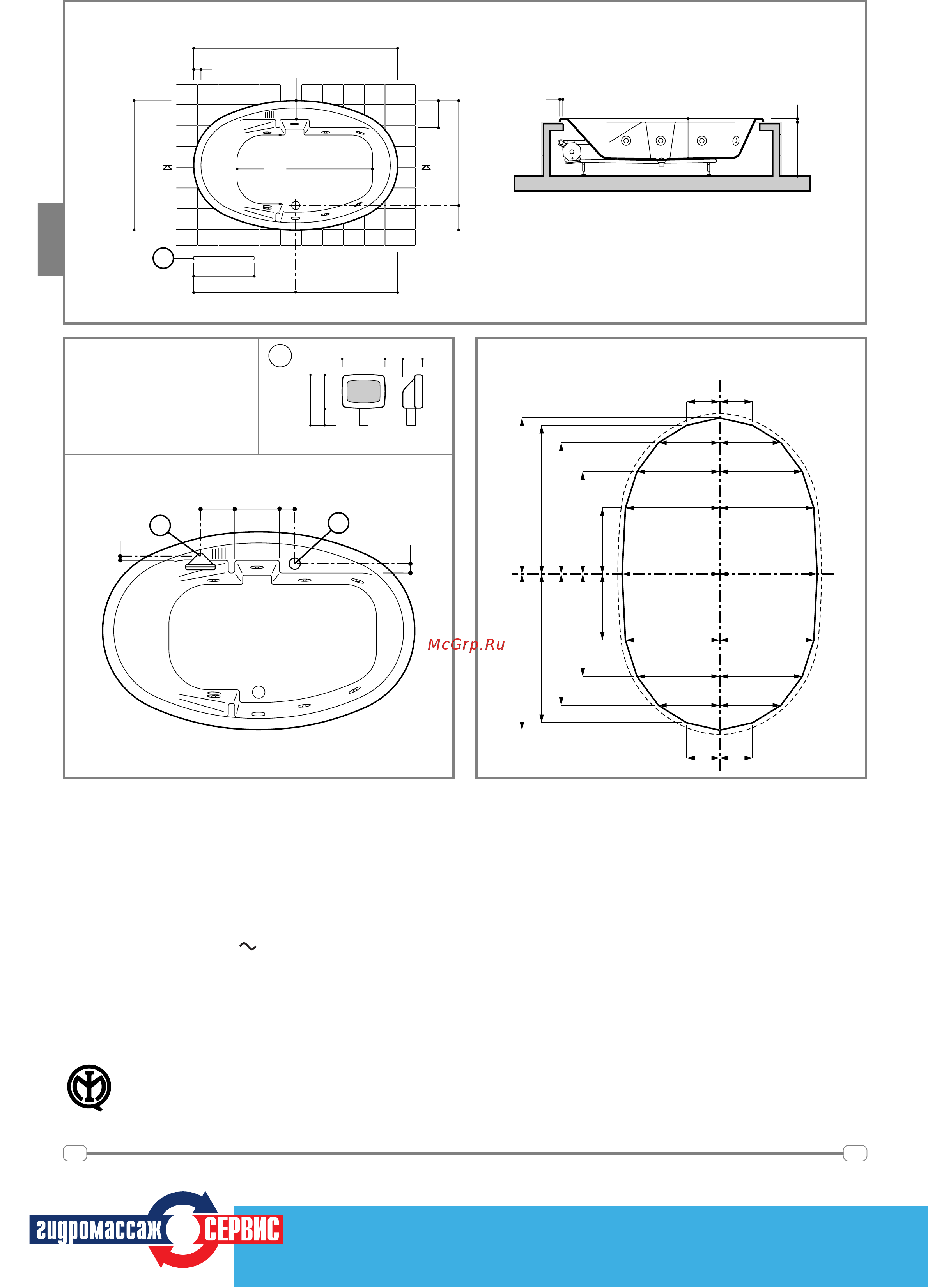

![Teuco 205 [2/2] I смотровая и вентиляционная панель](/views2/1388381/page2/bg2.png)
2
Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
38
2/2
1950
985965
600
A
A-A
410
15
530 35
1010220
1300
A
680
70
1230
280
180
I
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Электрическая система питания кабины должна отвечать
требованиям норм CEI 64-8.
• Подключение изделия к электрической сети следует осуществлять
через многополюсный выключатель (I) с расстоянием между
разомкнутыми контактами не менее 3 мм. Данный выключатель
должен быть установлен за пределами зон 0,1,2,3 (CEI 64-8/7).
• Линия питания изделия должна быть снабжена дифференциальным
выключателем с порогом срабатывания ≤30 мА.
• Электрические соединения ( ) должны включать заземляющий
провод и иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой через
предусмотренный для этой цели на основании электрического насоса
зажим.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и холодной
воды и к системе слива
В случае высокой жесткости воды, предусмотреть установку
надлежащего умягчителя, чтобы обеспечивать нормальную работу
гидромассажной системы.
АРТ. 205
I - Смотровая и вентиляционная панель
P
215
40
320
95
90
D
TOP
P - Панель управления
D - Дозатор (Ø 75)
P
90
195
230
155
75
570
570
590 590
500
500
500
500
370
370
200
945
900
795
620
400
370
370
570
570
200
200 200
945
900
795
620
400
СХЕМА ПРОЕМА ДЛЯ УГЛУБЛЕННОЙ
УСТАНОВКИ ВАННЫ
МОНТАЖ, ГАРАНТИЙНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПОСТАВКА КОМПЛЕКТУЮЩИХ
МОСКВА
САНКТ-ПЕТЕРБУРГ
РОСТОВ-НА-ДОНУ
НОВОСИБИРСК
ЕКАТЕРИНБУРГ
ОЛИМПИЙСКИЙ ПР-КТ, Д. 16, СТР. 1 ПОД 6 «Б», 3 ЭТАЖ
КАМЕННООСТРОВСКИЙ ПР-Т, Д.5/3
ТЕАТРАЛЬНЫЙ ПР-Т, Д.60/348
УЛ. Б. ХМЕЛЬНИЦКОГО, Д. 84, КОРПУС 6
УЛ. БАРХОТСКАЯ, Д.2
ТЕЛ: +7 (095) 937 2829
+7 (812) 232 4741
+7 (8632) 276 145
+7 (3832) 715 673
+7 (343) 372 7747
СЕРВИСНЫЙ ЦЕНТР
(095) 937 2237
www.hydroserve.ru
Содержание
- 095 937 2237 1
- 1950 x 1230 мм 1
- Арт 205 1
- Монтаж гарантийное и техническое обслуживание поставка комплектующих 1
- Схема подготовительных работ 1
- 095 937 2237 2
- I смотровая и вентиляционная панель 2
- P панель управления d дозатор ø 75 2
- Www hydroserve ru 2
- Арт 205 2
- Схема проема для углубленной 2
- Установки ванны 2
