ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Электрическая система питания кабины должна отвечать
требованиям норм CEI 64-8.
• Подключение изделия к электрической сети следует осуществлять
через многополюсный выключатель (I) с расстоянием между
разомкнутыми контактами не менее 3 мм. Данный выключатель
должен быть установлен за пределами зон 0,1,2,3 (CEI 64-8/7).
• Линия питания изделия должна быть снабжена дифференциальным
выключателем с порогом срабатывания ≤30 мА.
• Электрические соединения ( ) должны включать заземляющий
провод и иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой через
предусмотренный для этой цели на основании электрического насоса
зажим.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и холодной
воды и к системе слива.
В случае высокой жесткости воды, предусмотреть установку
надлежащего умягчителя, чтобы обеспечивать нормальную работу
гидромассажной системы.
ВАННЫ С СИСТЕМОЙ ПОДАЧИ ВОДЫ ЧЕРЕЗ ПЕРЕЛИВНОЕ
ОТВЕРСТИЕ (ETP)
Предусмотреть установку устройства типа DB, расположенного на не
менее 150 мм выше края ванны согласно нормам EN 1717 (см. описание
арматуры - арт. 2009).
A-A
A
A
35
R 150
1810
600
80 MAX
910
455 455
330
380
15
520
5050 810
680
1150
80830 900
555
105
I
АРТ. 228
130
130
130
130
P
D
130
130
130
130
P
D
TOP
P - Панель управления
D - Дозатор (Ø 75)
P
90
195
230
155
75
890890
1780
R 135
440440
880

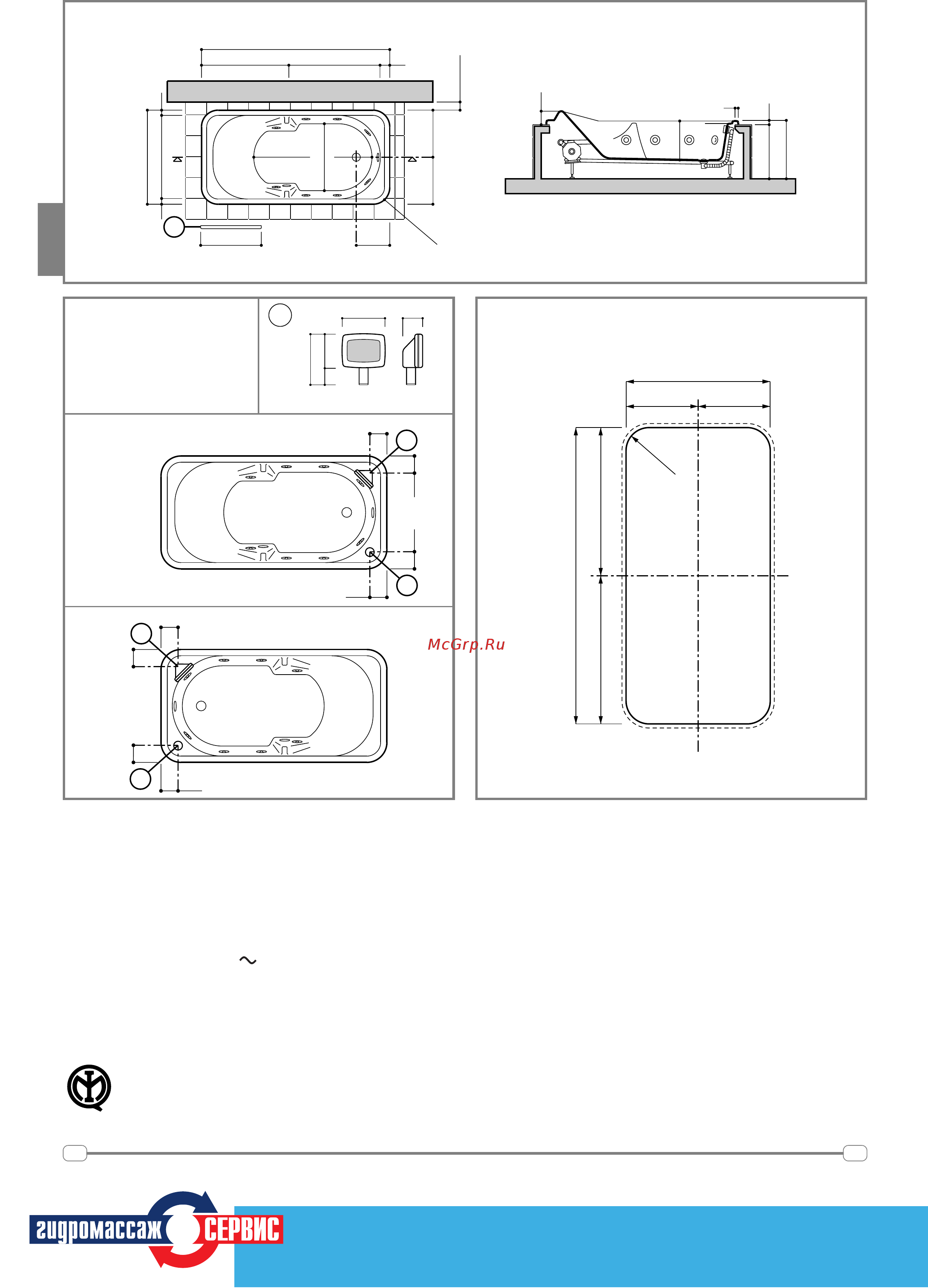

СХЕМА ПРОЕМА ДЛЯ УГЛУБЛЕННОЙ
УСТАНОВКИ ВАННЫ
Ванна в нормальном исполнении
Ванна, повернутая на 180°
I - Смотровая и вентиляционная панель
