Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
58
2/2
70
70
610
95
85
70
70
85
P
P
D
D
A-A
A
A
1525
630
1290
315
805
675
65 270 65
490
235
6565
495
1050
400
140
435 65
515
15
390
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Электрическая система питания кабины должна отвечать
требованиям норм CEI 64-8.
• Подключение изделия к электрической сети следует осуществлять
через многополюсный выключатель (I) с расстоянием между
разомкнутыми контактами не менее 3 мм. Данный выключатель
должен быть установлен за пределами зон 0,1,2,3 (CEI 64-8/7).
• Линия питания изделия должна быть снабжена дифференциальным
выключателем с порогом срабатывания ≤30 мА.
• Электрические соединения ( ) должны включать заземляющий
провод и иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой через
предусмотренный для этой цели на основании электрического насоса
зажим.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и холодной
воды и к системе слива.
В случае высокой жесткости воды, предусмотреть установку
надлежащего умягчителя, чтобы обеспечивать нормальную работу
гидромассажной системы.

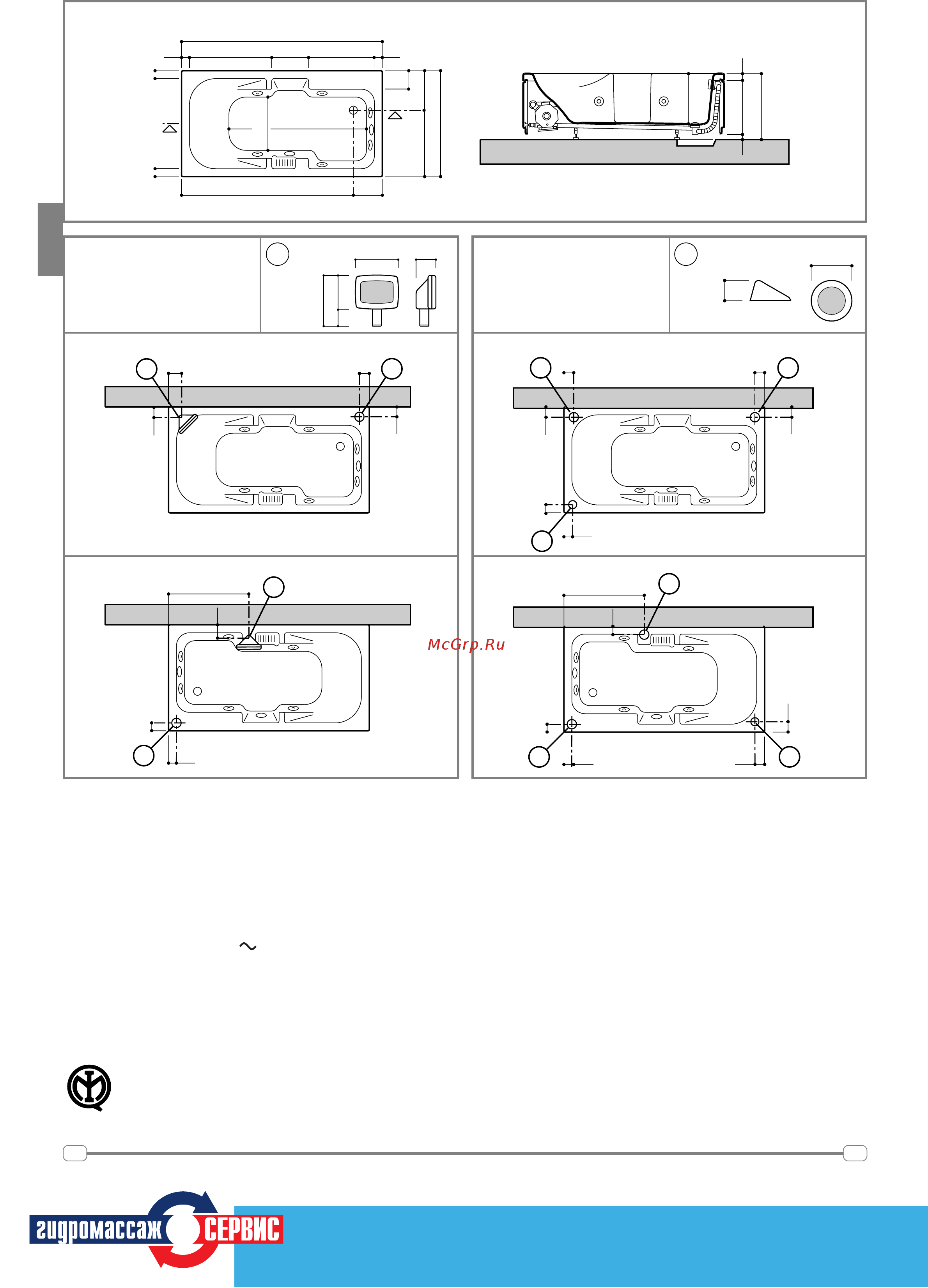

TOP
P - Панель управления
D - Дозатор (Ø 75)
Ванна в нормальном исполнении
Ванна, повернутая на 180°
70
85
85
85
85
70
85
85
70
70
610
75
P
P
A
A
D
D
EASY
P - Панель управления ( Ø 75 )
D - Дозатор ( Ø 75 )
A - Регулятор подачи
воздуха ( Ø 60 )
Ванна в нормальном исполнении
Ванна, повернутая на 180°
АРТ. 239
P P
90
195
230
155
75
Ø 75
40
