Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
A-A
1180
1440
560
387
505
45
10
480
75
800
800
1600
700
350
350
A
A
480
550
B
B
B-B
1626
863
863
535
75
726
A
A
B
B
388
388
A-A
1180
1440
573
387
505
45
10
480
550
B-B
210
47
40
630
D
A
59
172
P
C
172
59
210
47
40
630
D
A
59
59
172
P
C
172

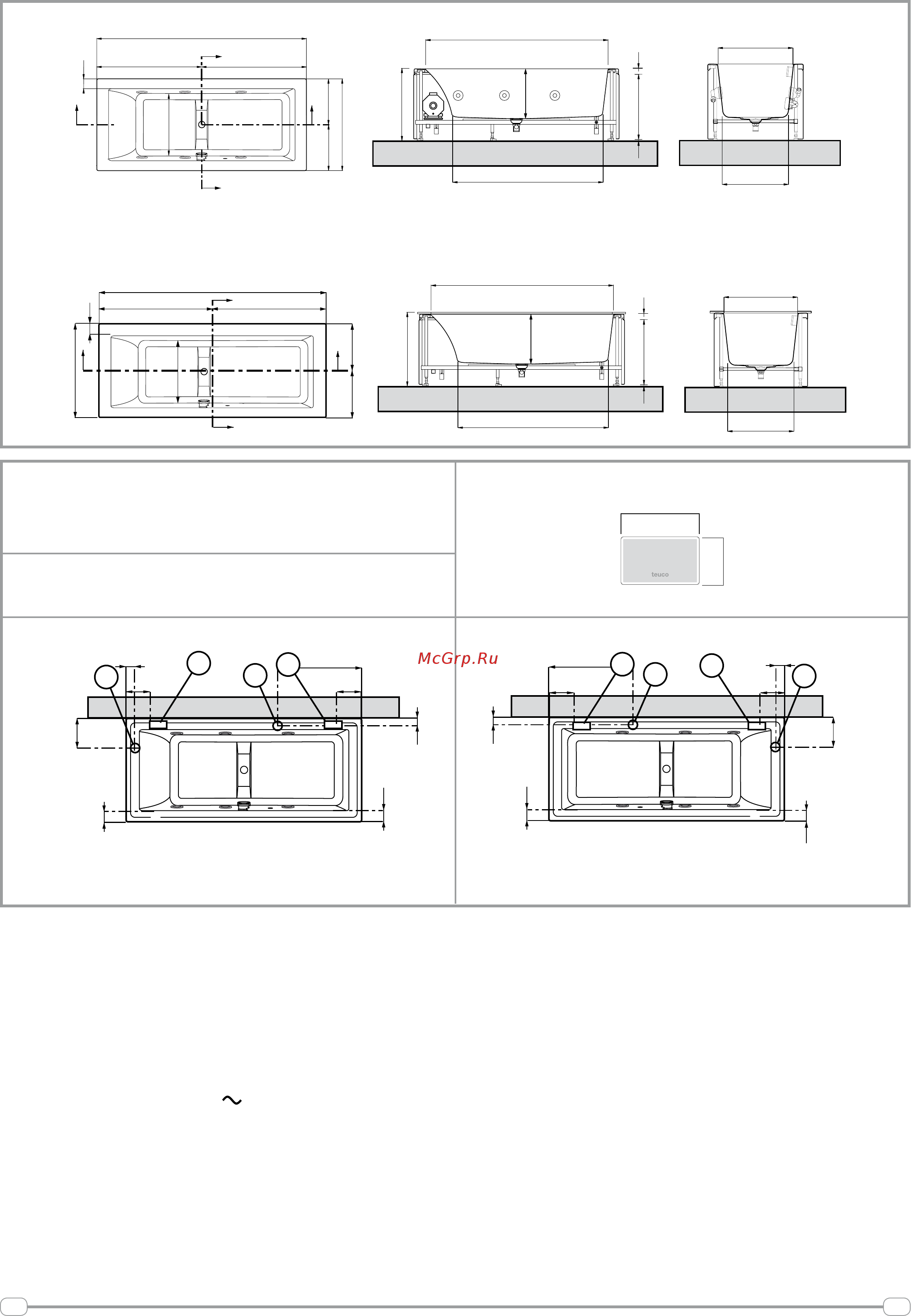

BASIC
P - Панель управления ( 69 x 42 )
A - Регулятор подачи воздуха ( Ø 60 )
D - Дозатор ( Ø 75 )
69mm
mm24
CROMOEXPERIENCE
C -
Cromoexperience - Панель управления
ВАННА В НОРМАЛЬНОМ ИСПОЛНЕНИИ ВАННА, ПОВЕРНУТАЯ НА 180 °
верхняя часть ванны
Apt
. 560
ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ
• Электрическое оборудование должно соответствовать стандарту CEI
64-8.
• Прибор подключается к сети через многополюсный выключатель (I) с
таким открытием контактов, которое обеспечит полное отключение в
условиях категории перенапряжения III (не менее 3 мм), и
расположенный за пределами зон 0,1,2, 3 (CEI 64-8/7).
• Убедитесь, что прибор питается через дифференциальный выключатель
с порогом действия = 30 мА.
• Электрическое подсоединение (
) подсоединяется к установке
заземления и должно быть:
- фиксированного типа
- пригодным для поглощенного тока (см. данные на табличке)
- со степенью сопротивления к проникновению жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Прибор подключается к основному узлу заземления через зажим,
расположенный на основании электронасоса.
ГИДРАВЛИЧЕСКАЯ УСТАНОВКА
Подготовить отборы горячей и холодной воды для подачи воды в краны и
слива.
Если жесткость воды в водопроводной системе высокая, чтобы обеспечить
нормальную работу гидротехнических, целесообразно установить
умягчитель воды.
Максимальный поток перелива составляет 20 л/мин.
ВАННЫ С РАСПРЕДЕЛИТЕЛЕМ ПЕРЕЛИВА ИЛИ РАСПРЕДЕЛИТЕЛЕМ
НИЖЕ УРОВНЯ ПЕРЕЛИВА
Необходимо установить устройство типа DB на расстоянии не менее 150 мм
над краем ванны в соответствии со стандартом EN 1717.
