Teuco 583 Nauha [2/2] Гидравлическая установка

Teuco 583 Nauha [2/2] Гидравлическая установка
S
P
1300
45
400 400
A
610
1800
860
940
800
A
90
1615
1280
600
45
540
15
450
A-A
A-A
1615
1280
600
45
540
15
450
400 400
A
610
1800
940
860
800
A
90
DCP
A
45
200
300
402
552
2
2/2
Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ
• Электрическое оборудование должно соответствовать стандарту CEI
64-8.
• Прибор подключается к сети через многополюсный выключатель (I) с
таким открытием контактов, которое обеспечит полное отключение в
условиях категории перенапряжения III (не менее 3 мм), и
расположенный за пределами зон 0,1,2, 3 (CEI 64-8/7).
• Убедитесь, что прибор питается через дифференциальный выключатель
с порогом действия = 30 мА.
• Электрическое подсоединение (
) подсоединяется к установке
заземления и должно быть:
- фиксированного типа
- пригодным для поглощенного тока (см. данные на табличке)
- со степенью сопротивления к проникновению жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Прибор подключается к основному узлу заземления через зажим,
расположенный на основании электронасоса.
ПОДСОЕДИНЕНИЕ К СИСТЕМЕ БЕЗОПАСНОСТИ
Прибор подготовлен для подключения к системе безопасности ванной
комнаты (открытый / закрытый контакт без потенциала).
ГИДРАВЛИЧЕСКАЯ УСТАНОВКА
Подготовить отборы горячей и холодной воды для подачи воды в краны и
слива.
Если жесткость воды в водопроводной системе высокая, чтобы обеспечить
нормальную работу гидротехнических, целесообразно установить
умягчитель воды.
Максимальный поток перелива составляет 20 л/мин.
ВАННЫ С РАСПРЕДЕЛИТЕЛЕМ ПЕРЕЛИВА ИЛИ РАСПРЕДЕЛИТЕЛЕМ
НИЖЕ УРОВНЯ ПЕРЕЛИВА
Необходимо установить устройство типа DB на расстоянии не менее 150 мм
над краем ванны в соответствии со стандартом EN 1717.
Basic
P - Панель управления ( 69 x 42 )
a - Регулятор подачи воздуха ( Ø 60 )
D - Дозатор ( Ø 75 )
c -
Cromoexperience - Панель управления
( 69 x 42 )
69mm
m m24
tOP
P - Панель управления
S -
Переносной пульт
- Пробка
дозатора (Ø 50)
60
178
33
120
52
60
178
33
120
52

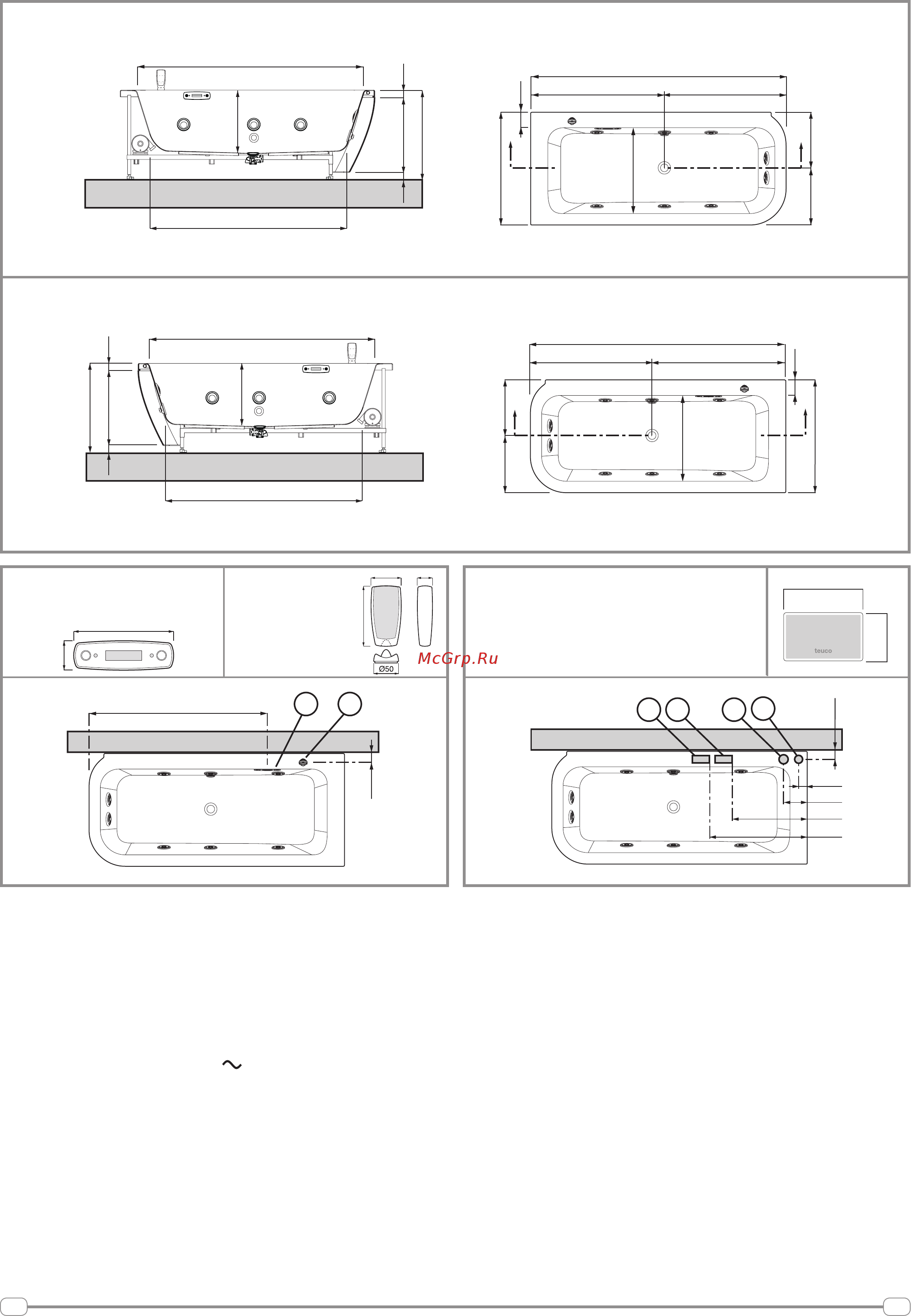

ВАННА, ПОВЕРНУТАЯ НА 180 °
ВАННА В НОРМАЛЬНОМ ИСПОЛНЕНИИ
