Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирмуTeuco Guzzini SpA, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
2/2
2
95
100
P
75
125
A
95
100
P
75
125
A

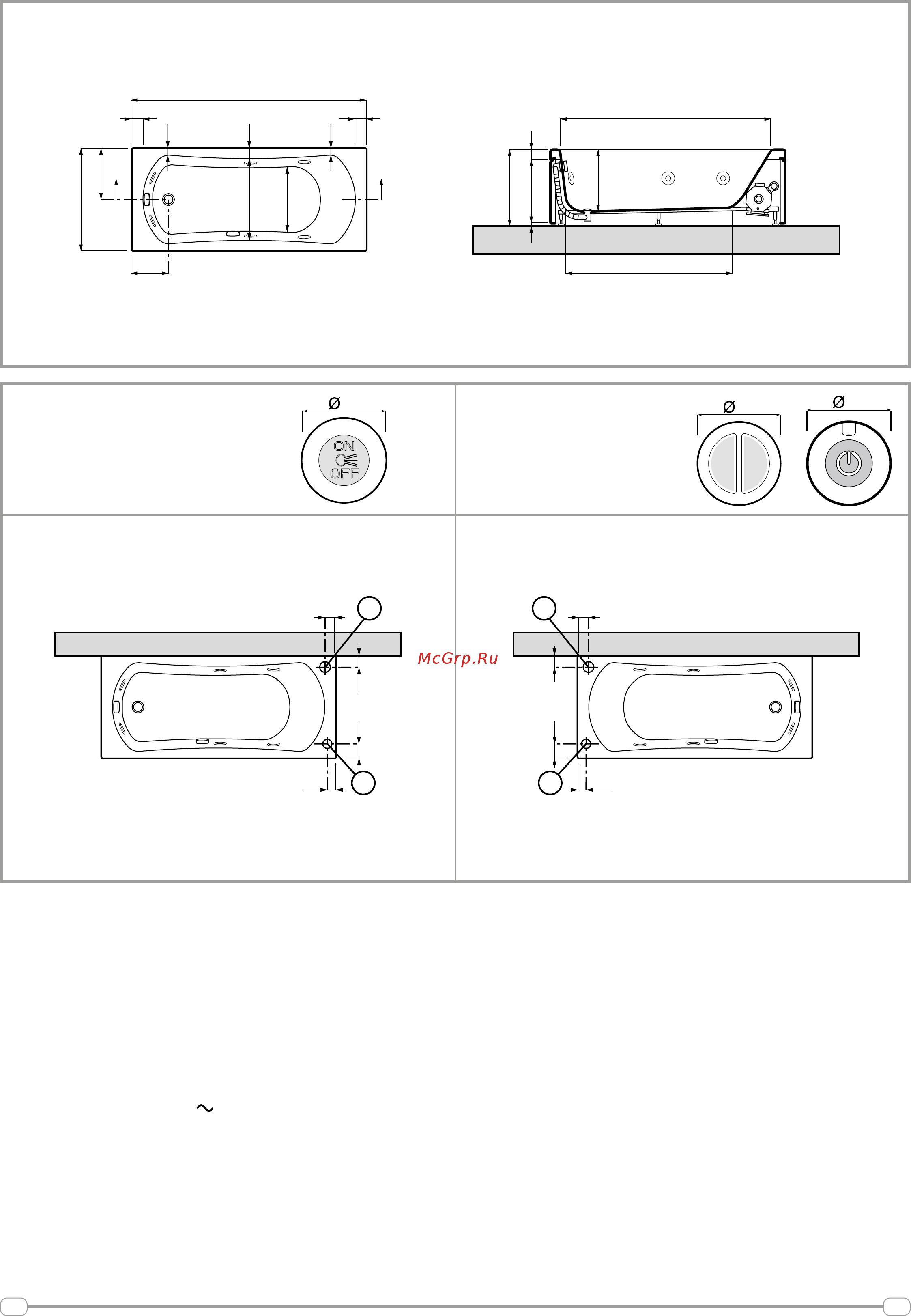

A-A
1800
800
400
A
580
440
52015 45
A
240
1650
75 75
655
510
70
45
45
1320
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Электрическая система питания кабины должна отвечать требованиям
норм
CEI 64-8.
Подключение изделия к электрической сети следует осуществлять через
многополюсный выключатель (I) с расстоянием между разомкнутыми
контактами не менее 3 мм. Данный выключатель должен быть установлен
за
пределами зон 0,1,2,3 (CEI 64-8/7).
Линия питания изделия должна быть снабжена дифференциальным
выключателем с порогом срабатывания30 мА.
Электрические соединения ( ) должны включать заземляющий
провод и
иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой через
предусмотренный для этой цели на основании электрического насоса
зажим.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и холодной
воды и к
системе слива.
В случае высокой жесткости воды, предусмотреть установку надлежащего
умягчителя, чтобы обеспечивать нормальную работу гидромассажной
системы.
ВАННЫ С СИСТЕМОЙ ПОДАЧИ ВОДЫ ЧЕРЕЗ ПЕРЕЛИВНОЕ
ОТВЕРСТИЕ (ETP)
Предусмотреть установку устройства типа DB, расположенного на не
менее 150
мм выше края ванны согласно нормам EN 1717 (см. описание арматуры -
арт. 2009).
Пневматическая
P - Панель управления ( Ø 50 )
A - Регулятор подачи воздуха ( Ø 50 )
Ванна в нормальном исполнении Ванна, повернутая на 180°
АРТ. L23
BASIC
P - Панель управления
( Ø 64 - Ø 64)
A - Регулятор подачи воздуха
( Ø 60 )
50
75
64
