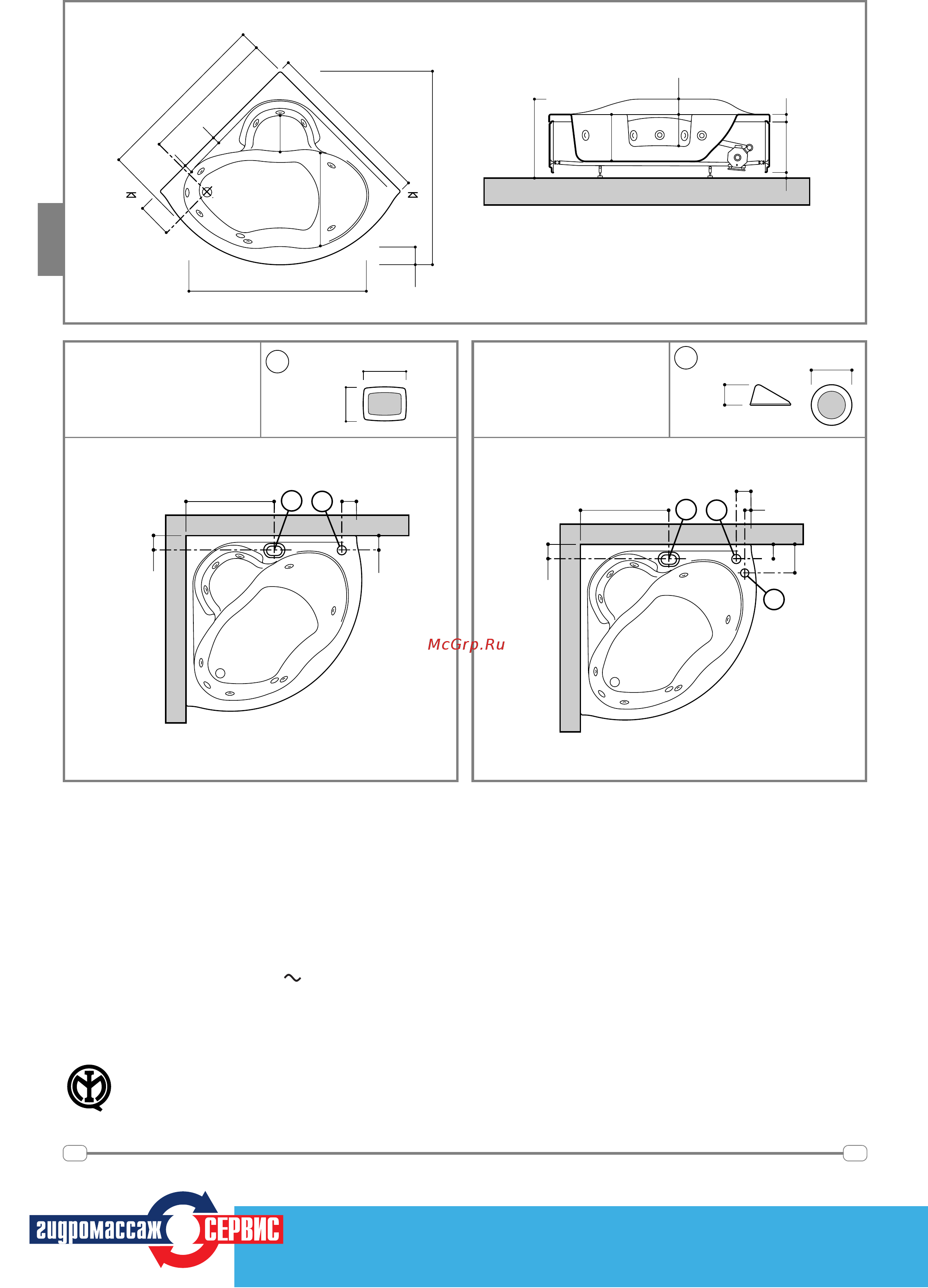

![Teuco 242 [2/2] 095 937 2237](/views2/1388424/page2/bg2.png)
2
Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
64
2/2
TOP
P - Панель управления
D - Дозатор (Ø 75)
195
155
EASY
P - Панель управления ( Ø 75 )
D - Дозатор ( Ø 75 )
A - Регулятор подачи
воздуха ( Ø 60 )
P
15 485
65
420
A-A
130270
1470
800
A
1580
140
1400
400
50
60
A
695
1140
1440
290
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Электрическая система питания кабины должна отвечать
требованиям норм CEI 64-8.
• Подключение изделия к электрической сети следует
осуществлять через многополюсный выключатель (I) с
расстоянием между разомкнутыми контактами не менее 3 мм.
Данный выключатель должен быть установлен за пределами зон
0,1,2,3 (CEI 64-8/7).
• Линия питания изделия должна быть снабжена
дифференциальным выключателем с порогом срабатывания
≤30 мА.
• Электрические соединения ( ) должны включать
заземляющий провод и иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой
через предусмотренный для этой цели на основании электрического
насоса зажим.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и
холодной воды и к системе слива.
В случае высокой жесткости воды, предусмотреть установку
надлежащего умягчителя, чтобы обеспечивать нормальную работу
гидромассажной системы.
ВАННЫ С СИСТЕМОЙ ПОДАЧИ ВОДЫ ЧЕРЕЗ ПЕРЕЛИВНОЕ
ОТВЕРСТИЕ (ETP)
Предусмотреть установку устройства типа DB, расположенного на
не менее 150 мм выше края ванны согласно нормам EN 1717 (см.
описание арматуры - арт. 2009).
725
120
P
155
155
D
725
120
P
155
240
155
80
A
D
АРТ. 242
P
Ø 75
40
МОНТАЖ, ГАРАНТИЙНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПОСТАВКА КОМПЛЕКТУЮЩИХ
МОСКВА
САНКТ-ПЕТЕРБУРГ
РОСТОВ-НА-ДОНУ
НОВОСИБИРСК
ЕКАТЕРИНБУРГ
ОЛИМПИЙСКИЙ ПР-КТ, Д. 16, СТР. 1 ПОД 6 «Б», 3 ЭТАЖ
КАМЕННООСТРОВСКИЙ ПР-Т, Д.5/3
ТЕАТРАЛЬНЫЙ ПР-Т, Д.60/348
УЛ. Б. ХМЕЛЬНИЦКОГО, Д. 84, КОРПУС 6
УЛ. БАРХОТСКАЯ, Д.2
ТЕЛ: +7 (095) 937 2829
+7 (812) 232 4741
+7 (8632) 276 145
+7 (3832) 715 673
+7 (343) 372 7747
СЕРВИСНЫЙ ЦЕНТР
(095) 937 2237
www.hydroserve.ru
