Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
90
2/2
A
670
700 900
1600
70
800
65485
565 45
425
15
60
540
850
705145
1440
720
901565
2220
530
1900
670
2000
A
210
50
50
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Электрическая система питания кабины должна отвечать
требованиям норм CEI 64-8.
• Подключение изделия к электрической сети следует
осуществлять через многополюсный выключатель (I) с
расстоянием между разомкнутыми контактами не менее 3
мм. Данный выключатель должен быть установлен за
пределами зон 0,1,2,3 (CEI 64-8/7).
• Ли ни я пи тания изделия должна быть снабж ен а
дифференциальным выключателем с порогом срабатывания
≤30 мА.
• Электрические соединения ( ) должны включать
з а з е м л я ю щ и й п р о в о д и имет ь с л ед ующи е
характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см.
табличку номинальных данных)
- иметь степень защиты от проникновения жидкостей
IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной
системой через предусмотренный для этой цели на основании
электрического насоса зажим.
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
На изделии предусмотрен контакт для подключения его к
системе аварийной сигнализации ванного помещения
(открытый/закрытый контакт без напряжения).
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения изделия к системам горячей и
холодной воды и к системе слива.
Для правильной работы гидромассажной душевой кабины с
многофункционной системой, система водоснабжения должна
иметь следующие характеристики:
- миним./максим. сетевое давление воды 2 ÷ 5 бар;
- температура горячей воды не более 60°C.

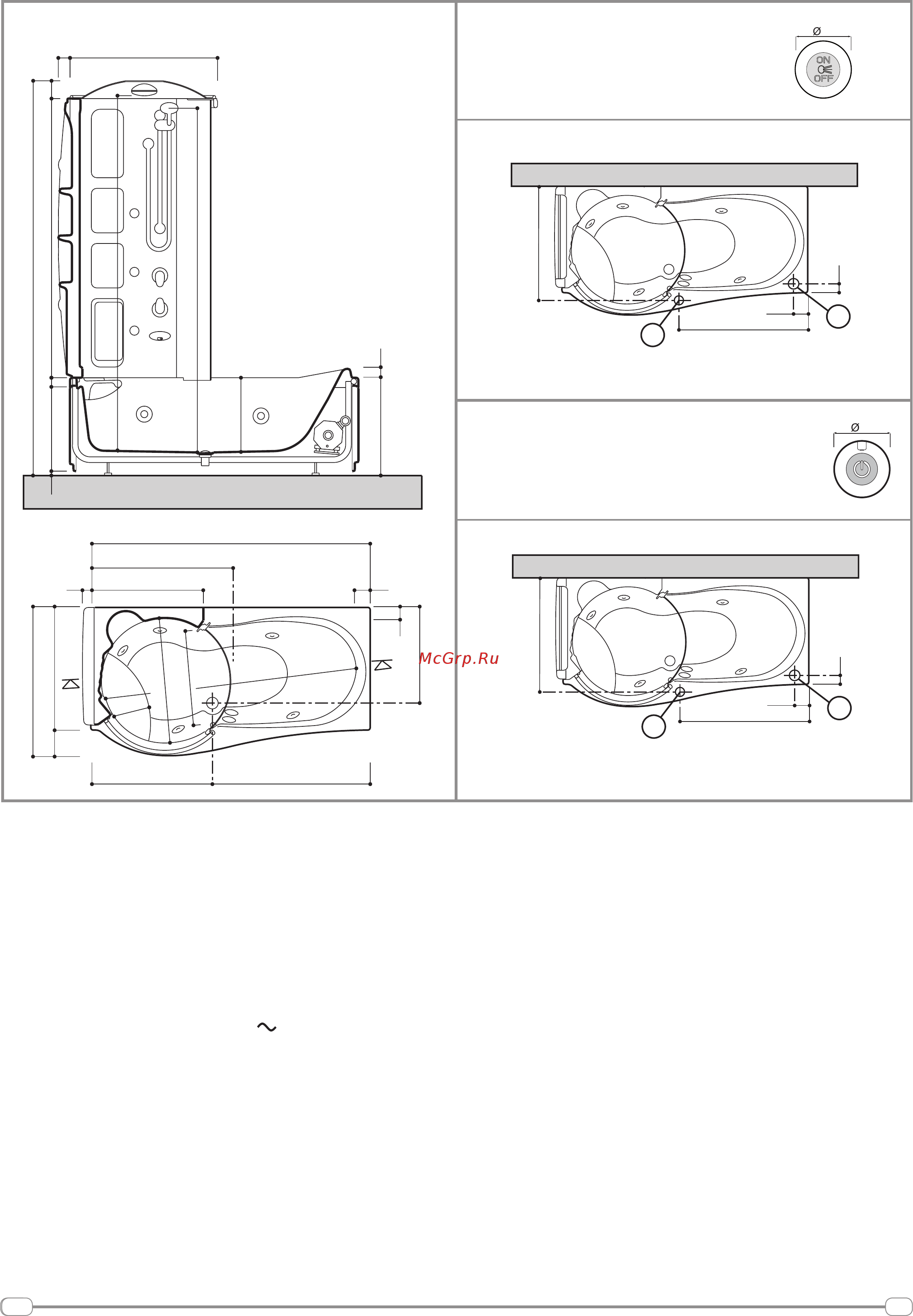

АРТ. 284-284 M
60
110
730
820
P
A
60
110
730
820
P
A
Пневматическая
P - Панель управления ( Ø 50 )
A - Регулятор подачи
воздуха ( Ø 50 )
50
BASIC
P - Панель управления ( Ø 64 / Ø 75 )
A - Регулятор подачи
воздуха ( Ø 60 )
75
