Teuco 385 [2/2] Art 385

Teuco 385 [2/2] Art 385
H
45
1405
920
1800
595
972
860
800
200
800
676
610
603
850
1625
P
170
S
160
550
900
1720
1625
175175
170
755
A
D
P
1660
C
2
2/2
Указанные в руководстве данные и характеристики не налагают никакие обязательства на фирму “Teuco Guzzini SpA”, которая оставляет за собой право внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязательства замены.
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Электрическая система питания кабины должна отвечать требованиям норм
CEI 64-8.
Изделие должно подсоединяться к электрической сети при помощи
многополюсного выключателя (I), имеющего выход контактов, который
гарантирует полное отключение в условиях категории перегрузки по
напряжению III (не менее 3 мм), устанавливаемого вне зон 0,1,2,3 (согласно
нормам IEC 60364-7-701). (См. рисунок)
Линия питания изделия должна быть снабжена дифференциальным
выключателем с порогом срабатывания =30mA.
Электрические соединения (
) должны включать заземляющий
провод и иметь следующие характеристики:
- быть стационарного типа
- соответствовать величине поглощаемого тока (см. табличку
номинальных данных)
- иметь степень защиты от проникновения жидкостей IPX5.
ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ
Изделие должно быть соединено с эквипотенциальной системой через
предусмотренный для этой цели на основании электрического насоса зажим.
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ
На изделии предусмотрен контакт
для подключения его к системе
аварийной сигнализации ванного
помещения (открытый/закрытый
контакт без напряжения).
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Подготовить точки подключения ванны к системам горячей и холодной воды
и к системе слива.
В том случае, если жёсткость водопроводной воды слишком высокая (>200
мг/л), то рекомендуется установить опреснитель.
ВАННЫ С СИСТЕМОЙ ПОДАЧИ ВОДЫ ЧЕРЕЗ
ПЕРЕЛИВНОЕ ОТВЕРСТИЕ (ETP)
Предусмотреть установку устройства типа DB, расположенного на не менее
150 мм выше края ванны согласно нормам EN 1717.

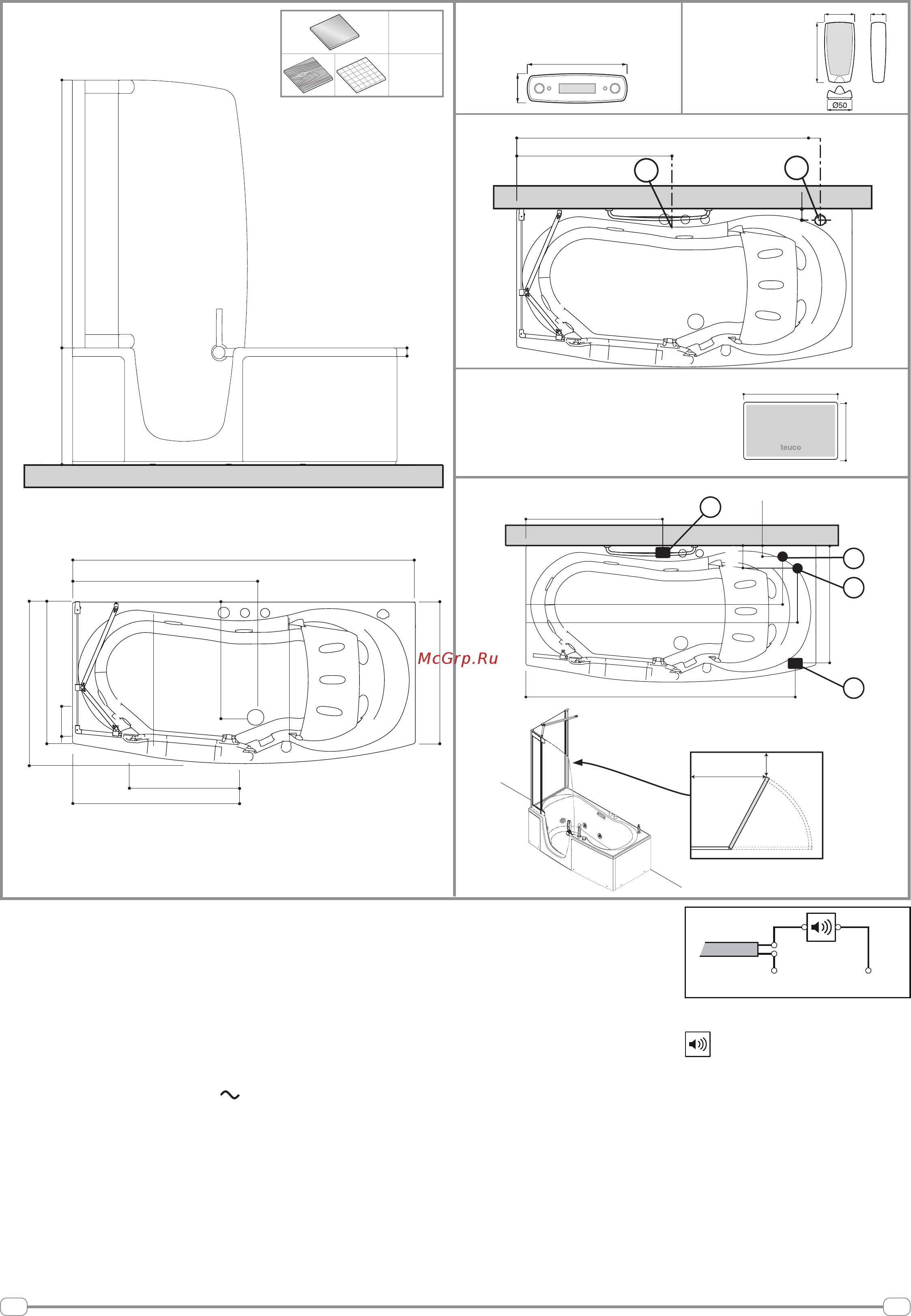

ARt. 385
tOP
P - Панель управления
S - Переносной пульт
- Пробка
дозатора (Ø 50)
BASIC
P - Панель управления
D - Дозатор ( Ø 50 )
A -
Регулятор подачи воздуха ( Ø 50 )
C - Хромотерапия
60
178
33
120
52
60
178
33
120
52
69 mm
42 mm
C/P
H = 645
H = 655
L N
L: ФАЗА
N: НЕЙТРАЛЬНЫЙ
: АВАРИЙНАЯ СИСТЕМА
(max 230/240V a.c. 3A)
